一、产品概述

JY485-TTS 模块是一款高性能的文本语音合成模块，集成了485 通讯接 口，遵循Modbus 通信协议，该模块支持个性化配置，包括单条语音的音量、音色及语速调整，满足多样化的应用场景需求。同时能够同时保存多条语音信息。此外， JY485-TTS 模块采用虚拟 Do 触发机制，进一步提升了操作的便捷性和响应速度。

总之，这是一款功能全面、易于集成的文本语音合成播放模块，适用于各种需要语音交互的智能化系统。

二、参数特点

l DC7-30V 宽压供电。

l 尺寸小，通讯便捷。

l 电源防反接，过流保护。

l RS485 通信雷击、过流、静电、浪涌和短路保护。

l 最大 1K 字节 30 条信息缓存。

l 支持自定义波特率。

三、产品功能

l 支持 RS485 通讯。

l 支持标准Modbus 协议配置功能。

l 支持设备地址 0-254 更改。

l 支持固定波特率通信。

l 最大 1K 字节，30 条相信存储。

l 支持独立音量、音色及语速的调节。

l 内置 15 条固定提示音。

l 支持一路继电器输出。

l 支持最大无源 5.4W(2 Ω喇叭)和 3.5mm 有源耳机输出。

四、产品参数

五、接口说明

1 、引脚说明

2 、状态指示灯

正常工作时：1 秒闪烁 1 次。

3 、通讯指示灯

数据通讯时闪烁。闪烁时间等于数据传输时间。

六、配置软件说明

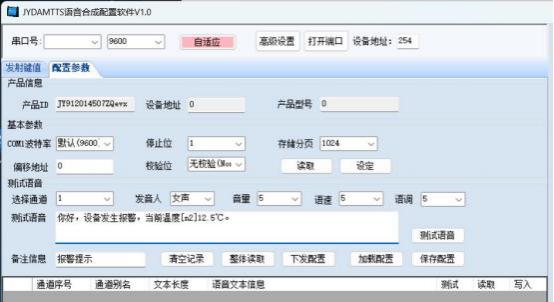

1 、软件界面

参数描述参考：6.1。

l 设备通讯配置。

l 语音信息(文本信息、男女声、音量、语速和语调)写入、查询。

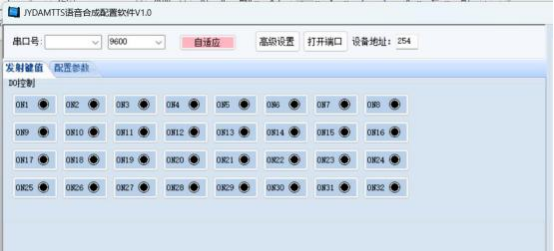

l Do 语音触发配置。

l 设备保存和导入配置。

2 、Modbus 寄存器说明

本产品支持标准modbus 指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS 协议中文版》 即可。

3 、Modbus 寄存器说明

功能码03 保持寄存器

功能码01 线圈寄存器

参数说明：

485 通信口配置：

设备地址：可选地址 1-254，广播地址为 254。

单条最大存储配置：0-1024 字节、1-256 字节、2-512 字节、3-1024 字节。

内置曲 目音质音色和配置：bit0-bit7(音量)、bit8-bit15(男女)，例如0x0103(0x01 为男，0x03 为音量)。

内置曲 目语速和语调配置：bit0-bit7(语调)、bit8-bit15(语速)，例如0x0203(0x02 为语速，0x03 为语调)。

七、常见问题与解决方法

1、设备Modbus 无法配置

设备端的Modbus 地址默认为254，当配置新地址后，设备地址会立即切换到新设备地址，对设备通信功能配置后同样会立即生效，需要重新更改配置软件的通信方式。

2、触发Do 无语音输出

1、利用配套软件读取该通道语音内容及配置，查看是否无文本内容，或者音量配置为零。

2、触发内置语音时，查看保持寄存器4000 的语音配置是否符合要求，内置语音使用同一条语音配置。
