「科普知识」PT螺纹，NPT螺纹，G螺纹，公制螺纹的区别

NPT，PT，G　都是管螺纹

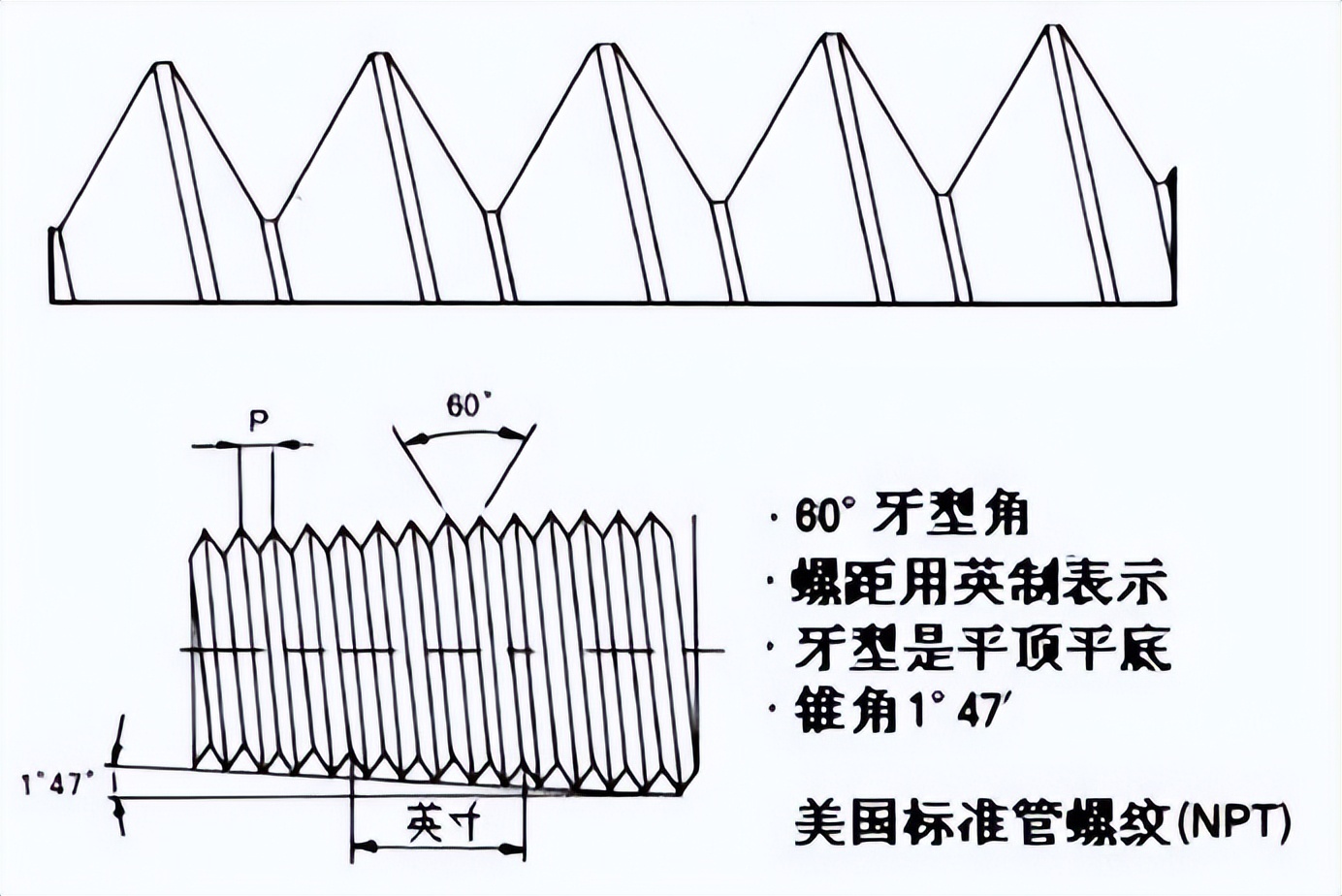

NPT 是 National (American) Pipe Thread 的缩写，属于美国标准的 60 度锥管螺纹，用于北美地区．国家标准可查阅 GB/T12716。
　

PT 是 Pipe Thread 的缩写，是 55 度密封圆锥管螺纹，属惠氏螺纹家族，多用于欧洲及英联邦国家．常用于水及煤气管行业，锥度规定为 1:16． 国家标准可查阅 GB/T7306。

G 是 55 度非螺纹密封管螺纹，属惠氏螺纹家族，标记为 G 代表圆柱螺纹，国家标准可查阅 GB/T7307。

另外螺纹中的1/4、1/2、1/8 标记是指螺纹尺寸的直径，单位是英吋。行内人通常用分来称呼螺纹尺寸，一吋等于８分，1/4 吋就是２分，如此类推。

G 就是管螺纹的统称(Guan)，55、60度的划分属于功能性的，俗称管圆。即螺纹由一圆柱面加工而成。

ZG俗称管锥，即螺纹由一圆锥面加工而成，一般的水管接头都是这样的，国标标注为Rc。

公制螺纹用螺距来表示，美英制螺纹用每英寸内的螺纹牙数来表示，这是它们最大的区别。

公制螺纹是60度等边牙型，英制螺纹是等腰55度牙型，美制螺纹60度。

公制螺纹用公制单位， 美英制螺纹用英制单位。

管螺纹主要用来进行管道的连接，其内外螺纹的配合紧密，有直管与锥管两种。公称直径是指所连接的管道直径，显然螺纹直径比公称直径大。1/4、1/2、1/8是英制螺纹的公称直径，单位是英寸。

螺纹的角度：公制和美制螺纹都是60度，英制是55度，TM水管螺纹是30度、SM针车螺纹和BC螺纹也是60度、公制梯形螺纹30度、英制梯形螺纹29度、台形螺纹（TW29度 TR和TM30度）。

普通螺纹：公制螺纹 M；英制W；美制UNC、UNE、UNEF。

管螺纹：英制PS、PT、PF ；美制NPS、NPT、NPTF、NPSM。

风嘴螺纹：CTV、TV 1/4-20的外径尺寸是

1A:0.2367-0.2489(6.012-6.322)；

2A:0.2408-0.2489(6.116-6.322)；

3A:0.2419-0.2500(6.1443-6.350)。

英制螺纹： 按照公称尺寸和每英寸牙数制定规格 。

如1/4"-20 ,3/4"-10, 1"-8 ，1/4"-20表示 公称尺寸1/4 即大径为6.35mm（25.4除4=6.35）每英寸20牙，依此类推。

NPT螺纹简要尺寸
