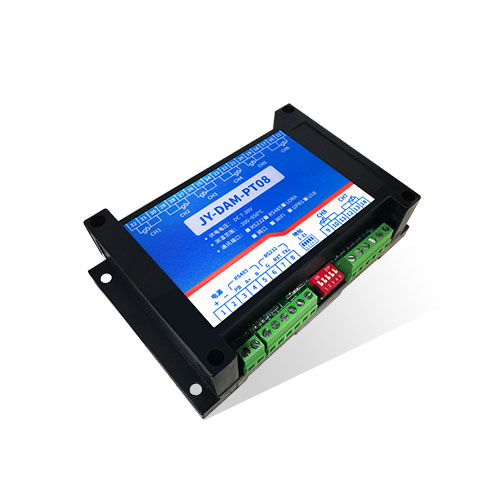

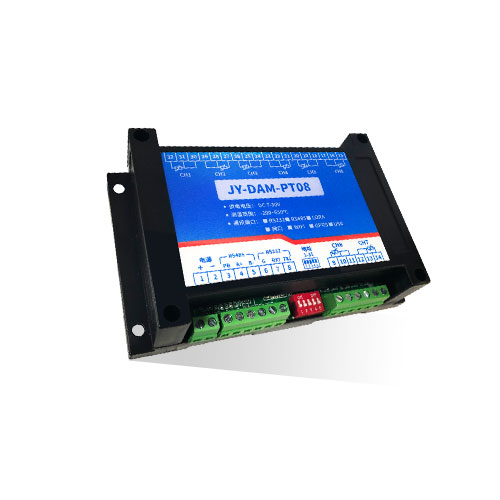

一、产品特点

l DC7-30V 宽压供电;

l 通讯接口支持无线 LORA 方式;

l 通信波特率：1200,2400,4800,9600,19200,38400,57600,115200(可以 通过软件修改，默认 9600);

l 支持标准 modbus 协议，同时支持 ASCII/RTU 格式;

l 测量芯片采用24 位 AD 转换器,精度可做到 0.02 度。

二、产品功能

l 8 路 PT100 采集通道;

l 支持 5 位寻址地址;

l 支持波特率：2400,4800,9600, 19200,38400, 115200 ，RS485 不支持到 115200。

三、产品选型

四、主要参数

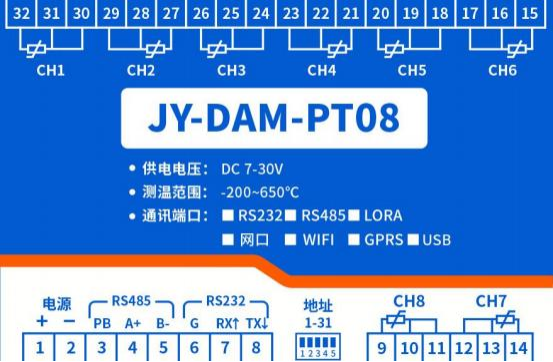

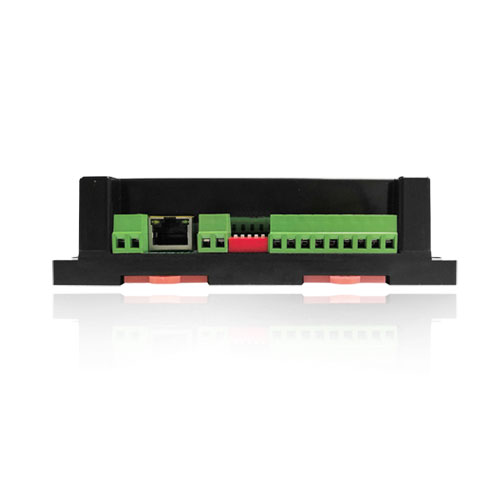

五、接口说明

六、通讯接线说明

LORA-PT08 设备作为子机需要与 LORA1000 网关配对使用，支持多个子机同时与一个 LORA 网关主机通讯，LORA 网关支持 R485/网口/WIFI/4G 等多种通讯方式。

七、波特率更改方法

http://pan.baidu.com/s/1o6r2PNc(软件视频教程连接)

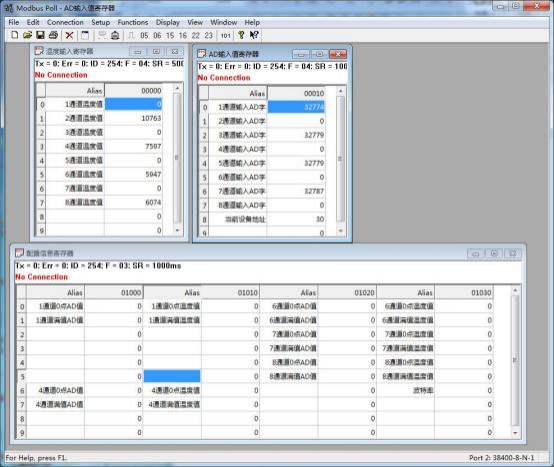

1. 使用 Modbuspoll 软件，打开提供的工程，可直接对寄存器进行读取和设置。 通过这个软件可以直接改变通信波特率，监测温度等




2.返回数值与实际值之间的关系

 实际值=返回值*0.001(或 0.01)

八、地址说明

1 、五个拨码全都拨到“ON ”位置时，为地址“ 1 ”;

2 、五个拨码全都拨到“OFF ”位置时，为地址“32 ”;

3 、最左边 1 为二进制最低位。

4 、地址表：

九、配对说明

LORAPT08 出厂默认为子机

作为子机，通过按键或使用“LORA 配置软件 ”与 LORA 网关进行配对使用。

1 、按键配对

主机操作：

长按 6 秒，再点按 1 下，设置为主机 7 扩频因子模式，区域号、密钥随机生成。

长按 6 秒，再点按 2 下(最多可以点按 6 下)，设置为主机 8 扩频因子模式(6 对应 12 扩频因子)，区域号、密钥随机生成。

子机操作：

长按 3 秒指示灯常亮，再点按 1 下，状态指示灯频闪 3 次，进入自动联机配置。

自动联机配置模式下：

主机发射灯 2 秒闪烁 1 次。

子机状态灯 2 秒闪烁 1 次。

主机、子机在联机配对成功之后，状态指示灯频闪 6 次退出。

复位子机：

长按 6 秒，状态指示灯由常亮转为闪烁，恢复为子机模式配置;

2 、软件配置

软件下载地址：https://www.juyingele.com/download/JYLoraConfig.zip

①、建立通讯

电脑通过 RS232/RS485 或 TCP 连接至 LORA 网关主机

②、设置主从机

在本地参数中设置主机和子机的参数，进行下载即可，参数一样区分工作模式。

③ 、子机配对

进入自动配置后，其它子机长按按键 3S 点按 1S 会自动搜所配对，成功后提示出更改 LORA 参数成功，可与透传模块、网关、DAM 系列子机配合使用。

④、搜索子机设备

若配置成功在信道一可以搜索到配对好的设备，可给每个子机分配一个 LORA 地址方 便查看信号和上线状态，-20/6/-20 分别表示主机查询子机信号/信噪比/子机发送网关信号。

3、通讯测试

JYDAM 调试软件下载地址：https://www.juyingele.com/download/JYDAMSoftware.zip

1 根据网关通讯方式，选择串口或 TCP 连接;

2 设定网关通讯参数;

3 设置 LORAPT08 子机设备地址：

4 打开串口，右侧有正常发送和接收指令，可控制继电器即通讯成功。

十、开发资料说明

1、通讯协议说明

本产品支持标准modbus 指令，有关详细的指令生成与解析方式，可根据本文中的寄存 器表结合参考《MODBUS 协议中文版》 即可。参考：http://pan.baidu.com/s/1hqsuZNu

2、Modbus 寄存器说明

本控制卡主要为温度寄存器，支持以下指令码：3 、4 、6

线圈寄存器地址表：

备注：

① ：Modbus 设备指令支持下列 Modbus 地址：

00001 至 09999 是离散输出(线圈)

10001 至 19999 是离散输入(触点)

20001 至 29999 是保持寄存器

30001 至 39999 是输入寄存器(通常是模拟量输入)

40001 至 49999 是保持寄存器(通常存储设备配置信息)

采用 5 位码格式，第一个字符决定寄存器类型，其余 4 个字符代表地址。地址 1 从 0 开始，如 00001 对应 0000。

② ：波特率数值对应表

③ ：继电器状态，通过 30002 地址可以查询，也可以通过 00001---00002 地址来查询，但控 制只能使用 00001---00002 地址。

30002 地址数据长度为 16bit 。最多可表示 16 个继电器。

对应结果如下：

即 寄存器 30009 数据 的 bit8 与寄存器 00001 的数据一样。

同理：光耦输入也是如此。寄存器 30003 的 bit8 、bit9 与寄存器 10001 、10002 都对应到指定的硬件上。

寄存器地址按照 PLC 命名规则，真实地址为去掉最高位，然后减一。

参考资料：http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9

3 、指令生成说明

应用举例及其说明：本机地址除了偏移地址地址之外，还有默认的 254 为广播地址。当 总线上只有一个设备时，无需关心拨码开关地址，直接使用254 地址即可，当总线上有多个 设备时通过拨码开关选择为不同地址，发送控制指令时通过地址区别。

注意：RS232 总线为 1 对 1 总线，即总线上只能有两个设备，例如电脑与继电器板卡， 只有 485 总线才可以挂载多个设备。

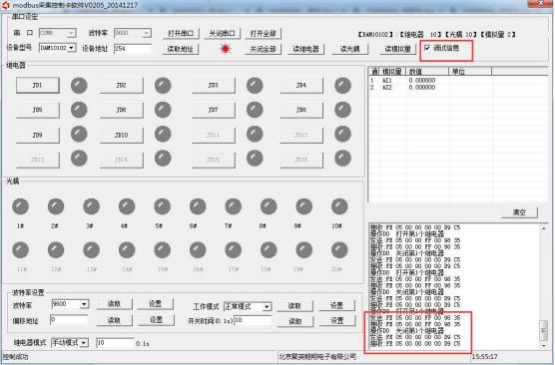

指令可通过“聚英翱翔 DAM 调试软件 ”，的调试信息来获取。

指令生成说明：对于下表中没有的指令，用户可以自己根据modbus 协议生成，对于继 电器线圈的读写，实际就是对modbus 寄存器中的线圈寄存器的读写，上文中已经说明了继电器寄存器的地址，用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器 1的状态，实际上是对继电器 1 对应的线圈寄存器 00001 的读写操作。

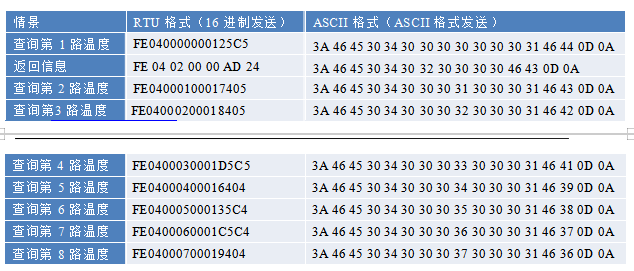

4 、指令列表

5 、指令详解

模拟量查询

查询第一路温度

FE040000000125C5

模拟返回信息：

FE 04 02 00 00 AD 24

十一、聚英组态软件使用

1 、软件下载

软件名称：聚英组态软件

软件下载链接地址：http://pan.baidu.com/s/1ntPZK4h

2 、软件界面

本软件适用与我公司的DAM 系列设备连接使用，支持串口、WiFi 等通讯方式。软件 更加人性化，能够自主的添加、删除、修改。有清晰的框架结构，便于管理，可实时显示设 备状态及采集的数据，可查询历史操作导出历史数据 excel 表格

人员管理结构包含：系统管理员、管理员、操作员、监视员。

设备管理结构包含：区域、设备组、设备。

软件功能：

1. 软件登陆

2. 添加区域

3. 添加设备(设备组命名)

4. 操作设备

5. 定时功能

6. 查看历史数据及数据导出

7. 数据备份及还原

8. 系统设定

3 、软件操作

由于聚英组态软件实现的功能较多，具体操作方法参考阅读：聚英组态软件使用说明.pdf

十二、常见问题与解决方法

1 、搜索不到设备时的解决方法：

1 检查硬件指示灯，

以太网黄色灯常亮：代表链路正常。长灭：网线异常。

以太网绿色灯闪烁：检测到数据传输。

2 操作软件，使能 DHCP 服务

3 如果以上操作仍旧搜索不到，

请确认当前 PC 的网段和设备的网段在一个网段下。

禁用 PC 的其他不用的网卡。

当前 PC 只有一个唯一的局域网 IP。

请用PC 确认网线是好用的。

当前软件仅支持 ipv4。

4 如若仍搜索不到，可对有复位按键的设备进行复位，按住复位键 6S ，无线 LORA 方式 灯会灭一下，然后正常显示，第一次复位为设备为动态 IP ，再短接 6S 复位，此时设备 为静态 IP;

5 勾选所有设备

在“基本配置信息 ”栏内，修改设备 IP 为静态 IP ，与电脑所处网段为同一网段，点击 “下载参数 ”，2S 后再点击“下载参数 ”，提示配置成功。

2 、当设备能搜索到，修改设备参数，点击“配置参数 ”无反应时，解决办法：

确认电脑端 IP 与设备要配置的 IP 为同一网段下，电脑只接入有线或无线网络，当有线 和无线网络都接入时，确认两种网络位于同一网段下，当前网络的路由器的 DHCP 处于开 启状态。
