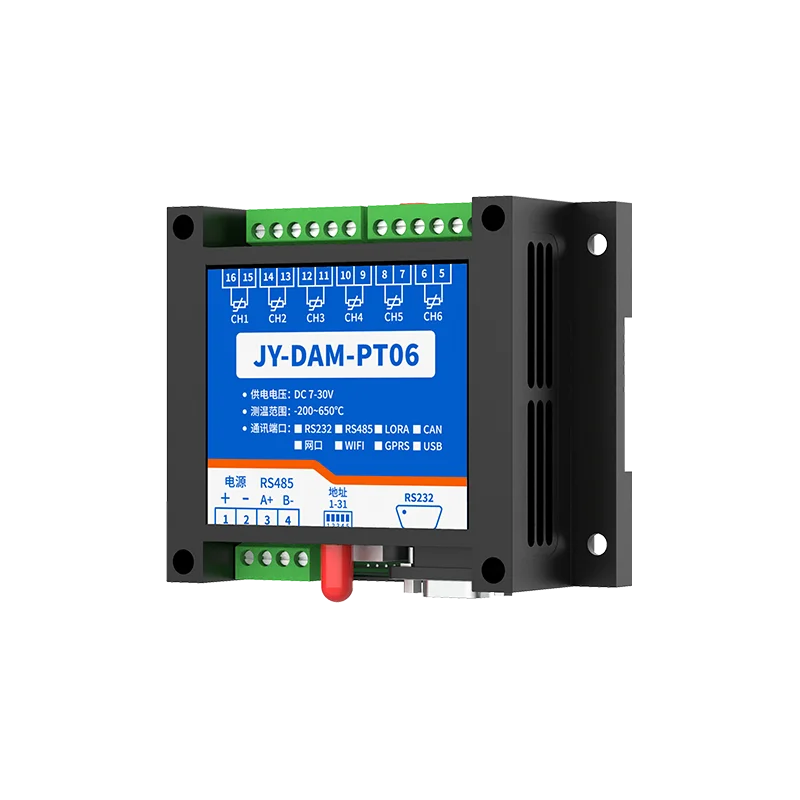

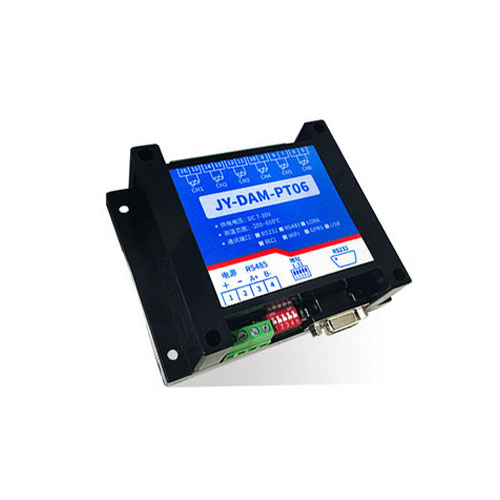

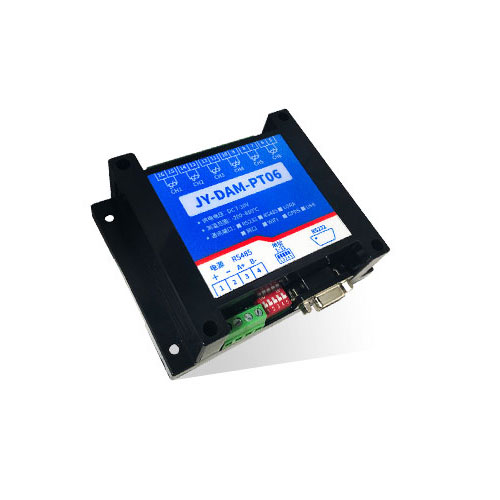

DAMPT06 远程测控 PT100温度采集模块

数字滤波 | 线阻修正 | 高精度0.01℃ | 高速率10HZ

6路热电偶温度数据采集 ,工业级温度采集模块，高精度24位AD转换分辨率0.01●测温精度0.1℃●采集频率10HZ●支持多路同时采集●设备兼容两线制和三线制PT100传感器

联网方式：网口/WiFi 功能说明：6路PT100 版本说明：标准版协议：Modbus TCP/RTU/ASCII 软件说明：免费测试/应用软件二次开发：支持安装方式：35mm导轨或四角螺丝

技术手册在线购买

概述特点性能参数相关下载订购方式视频教程常见问题技术应用系列产品

一、产品特点

DC7-30V；
通讯接口支持RJ45以太网口；
通信波特率：2400,4800,9600,19200,38400（可以通过软件修改，默认9600）；
通信协议：支持标准modbus RTU协议；
测量芯片采用24位AD转换器；
分辨率0.01℃；
稳定精度0.1℃。

二、产品功能

6路PT100采集通道。

三、产品选型

型号	modbus	RS232	RS485	USB	RJ45	PT100
DAMPT06-NET	●				●	6

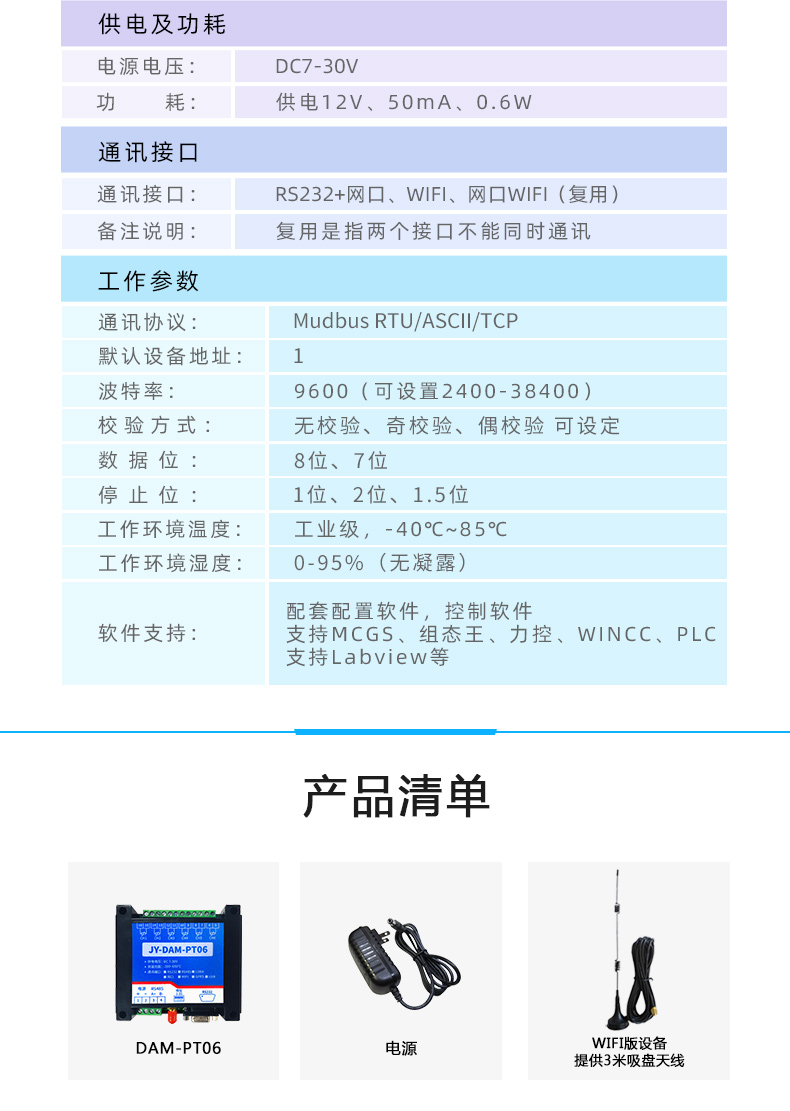

四、主要参数

参数	说明
数据接口	RJ45以太网接口
额定电压	DC 7-30V
电源指示	1路红色LED指示（不通信时常亮，通信时闪烁）
通讯指示	与电源指示灯共用
温度范围	-200℃到650℃
温度分辨率	0.1%

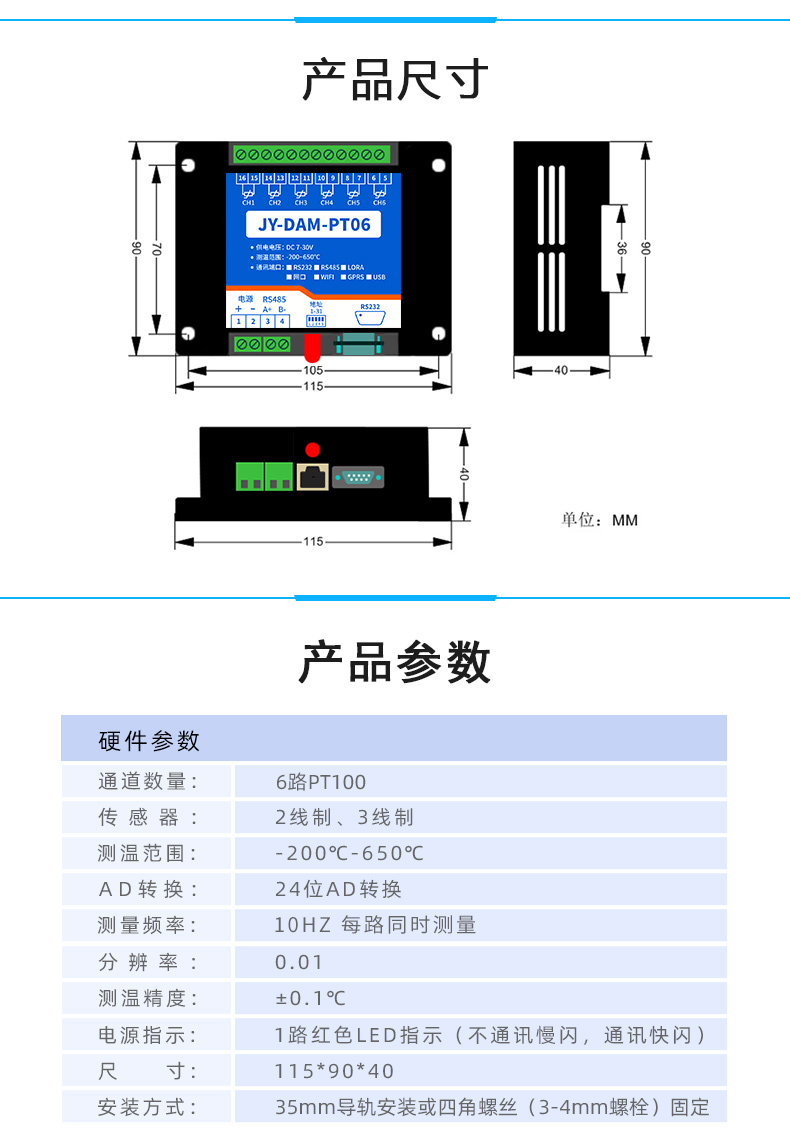

尺寸	1159541mm
重量	100g
默认通讯格式	9600,n,8,1
波特率	2400,4800,9600,19200,38400
软件支持	配套配置软件、控制软件；支持各家组态软件；支持Labviewd等

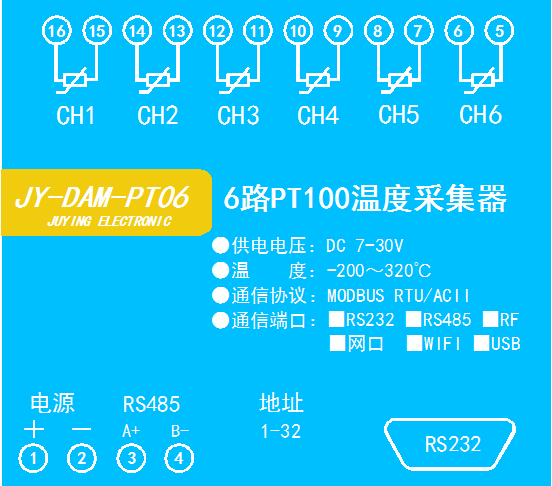

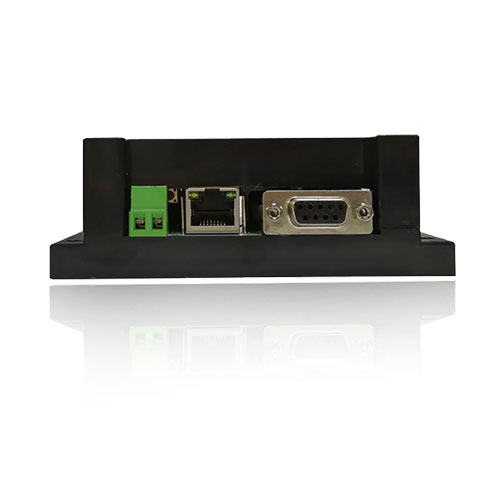

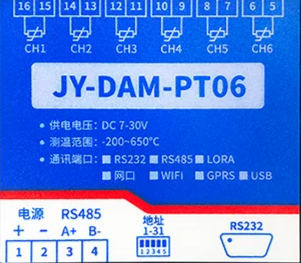

五、接口说明

六、通讯接线说明

1、接线方式

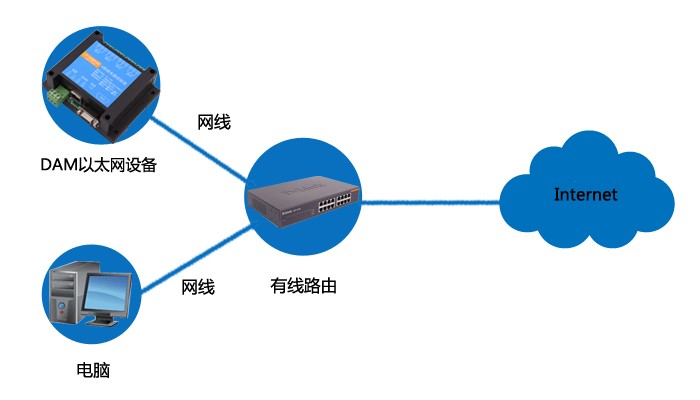

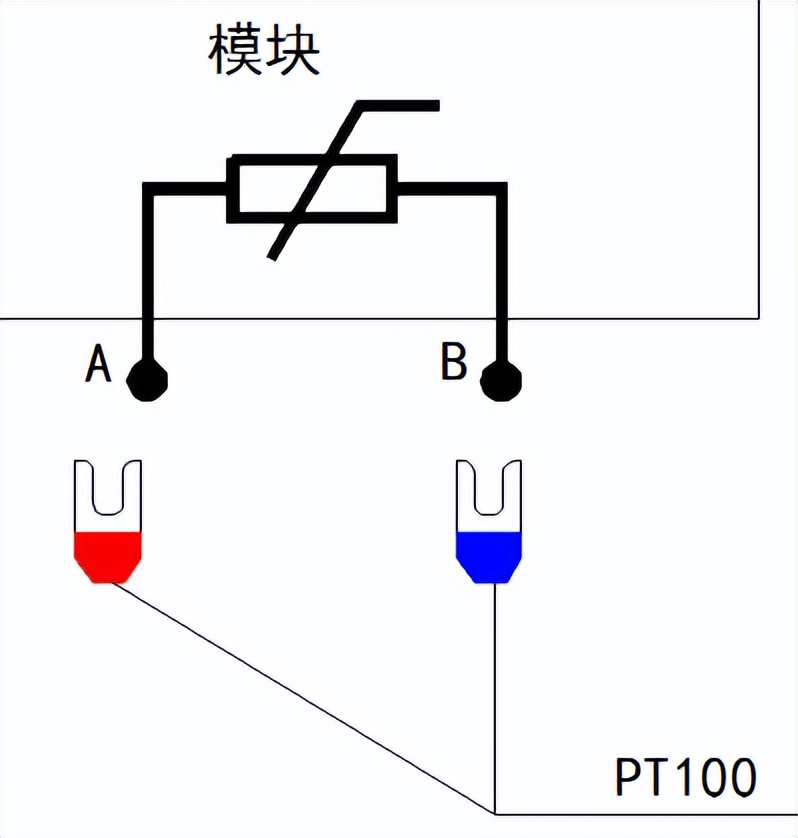

传感器接线说明

PT100采用二线制接线方式

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.01

七、软件下载

配置软件下载地址：http://www.juyingele.com.cn/zlxz/danziliao/981.html

测试软件下载地址：http://www.juyingele.com.cn/zlxz/danziliao/1105.html

应用软件下载地址：http://www.juyingele.com.cn/zlxz/danziliao/980.html

八、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》即可。

Modbus协议中文版参考：http://www.juyingele.com.cn/software/software/Modbus%20POLL软件及使用教程.rar

本产品支持modbus RTU 格式。

2、Modbus寄存器说明

本控制卡主要为温度寄存器，支持以下指令码：3、4、6

指令码	含义
3	读取配置数据
4	读取温度数据
6	修改配置数据

线圈寄存器地址表：

寄存器名称		寄存器地址	数据类型	说明
温度输入
输入1	温度输入 4号指令	3x0001	S16（16位有符号）或 U16（16位无符号）	第一路温度输入【-200-327℃】第一路温度输入【0-650℃】
输入2		3x0002	S16（16位有符号）或 U16（16位无符号）	第二路温度输入【-200-327℃】第二路温度输入【0-650℃】
输入3		3x0003	S16（16位有符号）或 U16（16位无符号）	第三路温度输入【-200-327℃】第三路温度输入【0-650℃】
输入4		3x0004	S16（16位有符号）或 U16（16位无符号）	第四路温度输入【-200-327℃】第四路温度输入【0-650℃】
输入5		3x0005	S16（16位有符号）或 U16（16位无符号）	第五路温度输入【-200-327℃】第五路温度输入【0-650℃】
输入6		3x0006	S16（16位有符号）或 U16（16位无符号）	第六路温度输入【-200-327℃】第六路温度输入【0-650℃】
输入1		3x0051	Float（浮点数）	第一路温度输入【-200-650℃】
输入2		3x0053	Float（浮点数）	第二路温度输入【-200-650℃】
输入3		3x0055	Float（浮点数）	第三路温度输入【-200-650℃】
输入4		3x0057	Float（浮点数）	第四路温度输入【-200-650℃】
输入5		3x0059	Float（浮点数）	第五路温度输入【-200-650℃】
输入6		3x0061	Float（浮点数）	第六路温度输入【-200-650℃】

3、指令生成说明

应用举例及其说明：本机地址除了拨码开关地址之外，还有默认的254为广播地址。当总线上只有一个设备时，无需关心拨码开关地址，直接使用254地址即可，当总线上有多个设备时通过拨码开关选择为不同地址，发送控制指令时通过地址区别。

注意：RS485总线可以挂载多个设备。

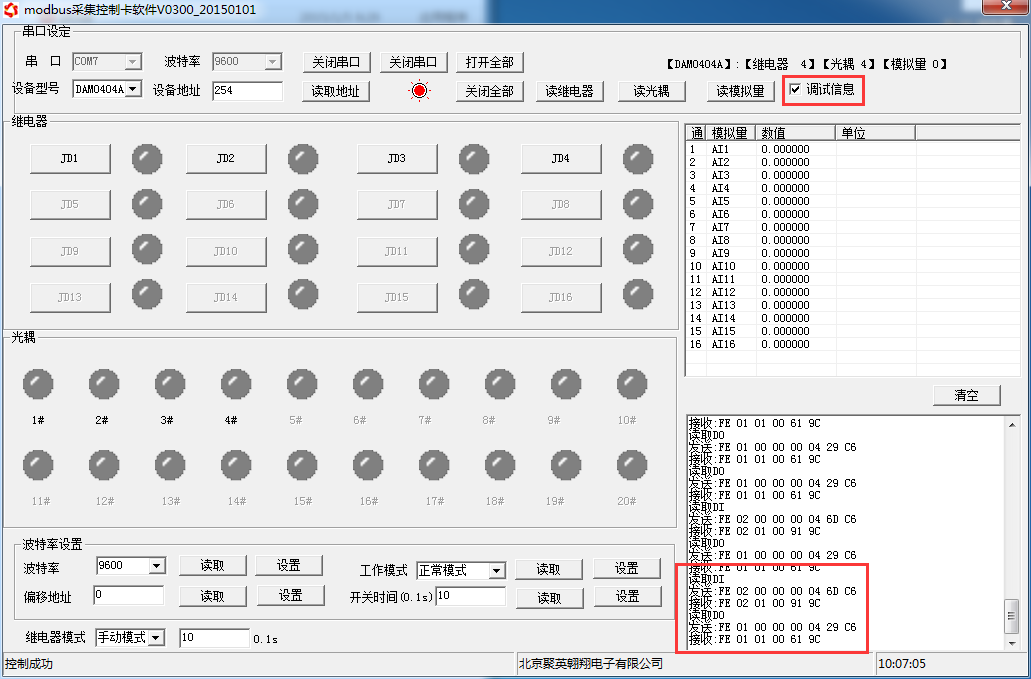

指令可通过“聚英翱翔DAM调试软件”，的调试信息来获取。

指令生成说明：对于下表中没有的指令，用户可以自己根据modbus协议生成，对于继电器线圈的读写，实际就是对modbus寄存器中的线圈寄存器的读写，上文中已经说明了温度寄存器的地址，用户只需生成对寄存器操作的读写指令即可。例如读或者写1通道的温度，实际上是对1通道对应的线圈寄存器0001的读写操作。

4、指令列表

情景	RTU格式（16进制发送）	ASCII格式（ASCII格式发送）
查询第1路温度	FE040000000125C5	3A 46 45 30 34 30 30 30 30 30 30 30 31 46 44 0D 0A
返回信息	FE 04 02 00 00 AD 24	3A 46 45 30 34 30 32 30 30 30 30 46 43 0D 0A
查询第2路温度	FE04000100017405	3A 46 45 30 34 30 30 30 31 30 30 30 31 46 43 0D 0A
查询第3路温度	FE04000200018405	3A 46 45 30 34 30 30 30 32 30 30 30 31 46 42 0D 0A
查询第4路温度	FE0400030001D5C5	3A 46 45 30 34 30 30 30 33 30 30 30 31 46 41 0D 0A
查询第5路温度	FE04000400016404	3A 46 45 30 34 30 30 30 34 30 30 30 31 46 39 0D 0A
查询第6路温度	FE040005000135C4	3A 46 45 30 34 30 30 30 35 30 30 30 31 46 38 0D 0A
查询1~6路温度	FE04000000066407	3A 46 45 30 34 30 30 30 30 30 30 30 36 46 38 0D 0A

5、指令详解

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.01

查询第一路温度（查询整型寄存器地址，查询温度范围是-200-327℃或者0-650℃）

FE040000000125C5

字段	含义	备注
FE	设备地址
04	04指令	查询输入寄存器指令
00 00	起始地址	要查询的第一路模拟量寄存器地址
00 01	查询数量	要查询的模拟量数量
25 C5	CRC16

模拟返回信息：

FE 04 02 00 00 AD 24

字段	含义	备注
FE	设备地址
04	04指令	返回指令：如果查询错误，返回0x82
02	字节数	返回状态信息的所有字节数。1+(n-1)/8
00(TH) 00(TL)	查询的AD字	TH为温度高字节，TL 为温度低字节
AD 24	CRC16

查询第一路温度（查询浮点数寄存器地址，查询温度范围是-200-650℃）

查询第一路温度float类型

FE 04 00 32 00 02 C4 0B

字段	含义	备注
FE	设备地址
04	04指令	查询输入寄存器指令
00 32	起始地址	要查询的第一路模拟量float类型寄存器地址
00 02	查询数量	要查询的模拟量数量
C4 0B	CRC16

模拟返回信息：

FE 04 04 41 CB 70 A4 B5 32

字段	含义	备注
FE	设备地址
04	04指令	返回指令：如果查询错误，返回0x82
04	字节数	返回状态信息的所有字节数。1+(n-1)/8
41 CB 70 A4	查询的AD字	换算回来数值是25.43
AD 24	CRC16

九、常见问题与解决方法

搜索不到设备时的解决方法：

检查硬件指示灯，

以太网黄色灯常亮：代表链路正常。长灭：网线异常。

以太网绿色灯闪烁：检测到数据传输。

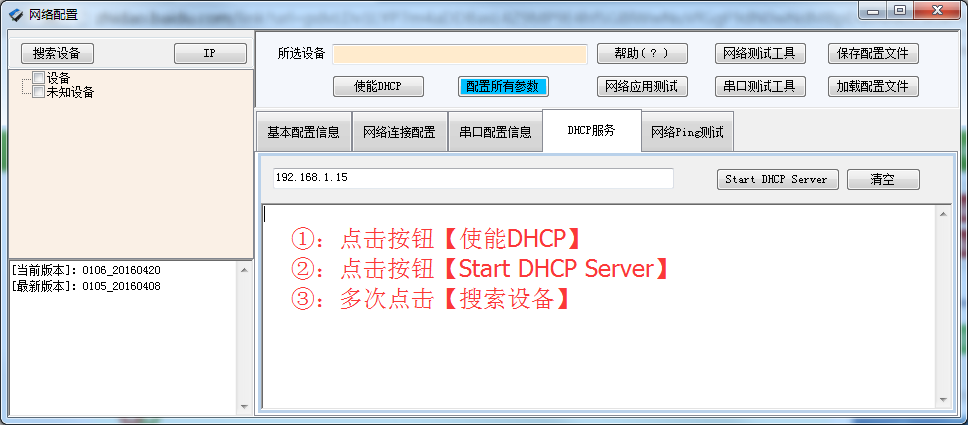

操作软件，使能DHCP服务

如果以上操作仍旧搜索不到，

请确认当前PC的网段和设备的网段在一个网段下。

禁用PC的其他不用的网卡。

当前PC只有一个唯一的局域网IP。

请用PC确认网线是好用的。

当前软件仅支持ipv4。

如若仍搜索不到，可对有复位按键的设备进行复位，按住复位键6S，网口灯会灭一下，然后正常显示，第一次复位为设备为动态IP，再短接6S复位，此时设备为静态IP；
勾选所有设备

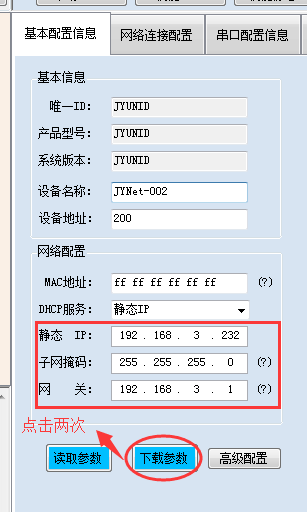

在“基本配置信息”栏内，修改设备IP为静态IP，与电脑所处网段为同一网段，点击“下载参数”，2S后再点击“下载参数”，提示配置成功。

当设备能搜索到，修改设备参数，点击“配置参数”无反应时，解决办法：

确认电脑端IP与设备要配置的IP为同一网段下，电脑只接入有线或无线网络，当有线和无线网络都接入时，确认两种网络位于同一网段下，当前网络的路由器的DHCP处于开启状态。
