一、产品特点

l 供电 DC7-30V;

l 通讯接口支持无线 WIFI 通讯;

l 通信波特率：2400,4800,9600,19200,38400(可以通过软件修改，默认 9600);

l 通信协议：支持标准 modbus RTU 协议;

l 电容触摸屏;

l 4 个手动控制按键控制对应 4 个输出;

l 4 个按键指示灯实时更新对应输出状态

l 4 个按键可配置对应输出参数

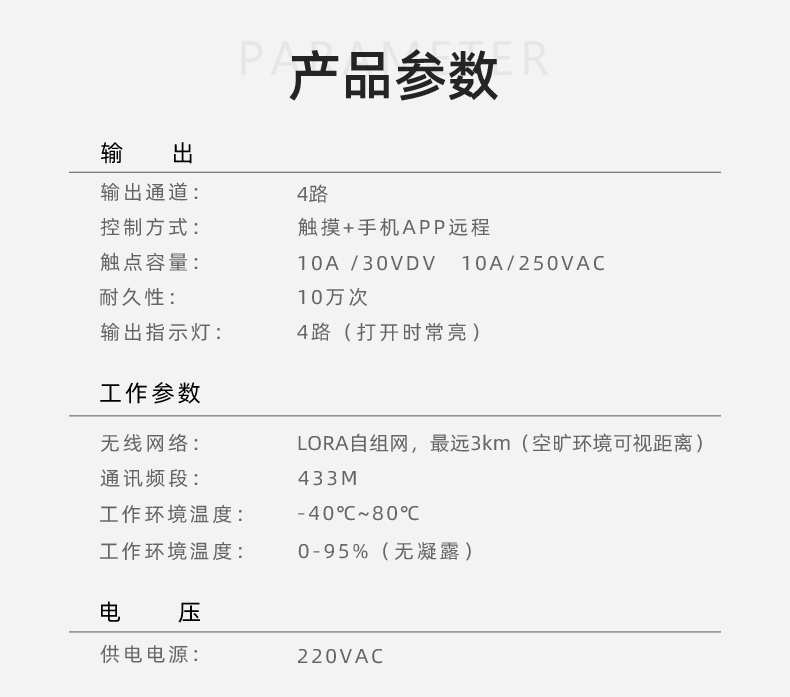

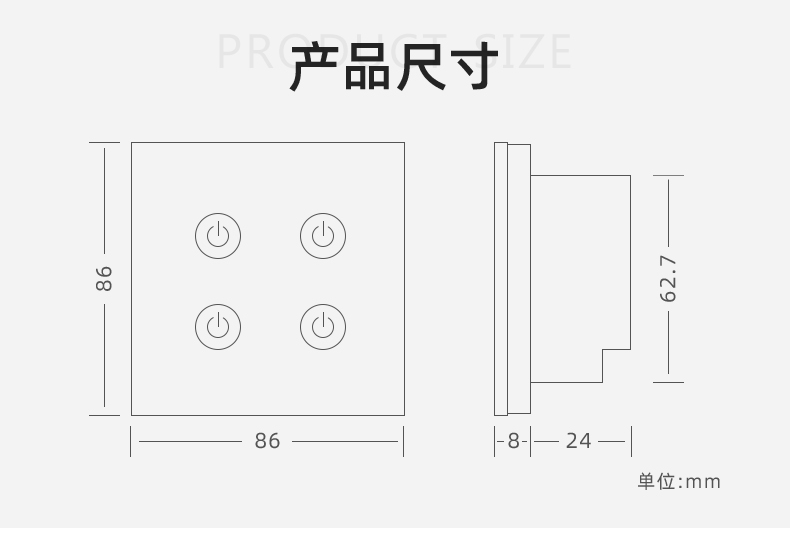

二、主要参数

三、接口说明

1、引脚说明

四、WIFI 参数配置

WIFI 版设备通过网页方式来进行参数配置，设备具有独立的 WIFI 信号，信号名称： JY_****。

1、硬件连接说明

设备供电后，设备默认 WIFI 信号名称：JY_****，连接密码：12345678.

设备默认 IP：192.168.10.1，登录账号：admin，密码：admin。

2、参数配置

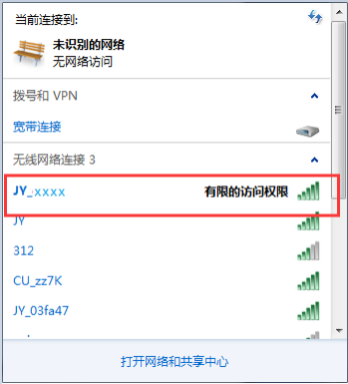

① 上电等待 5s 后，出现设备的 WIFI 信号，用电脑或手机连接设备 WIFI 信号(JY_****)

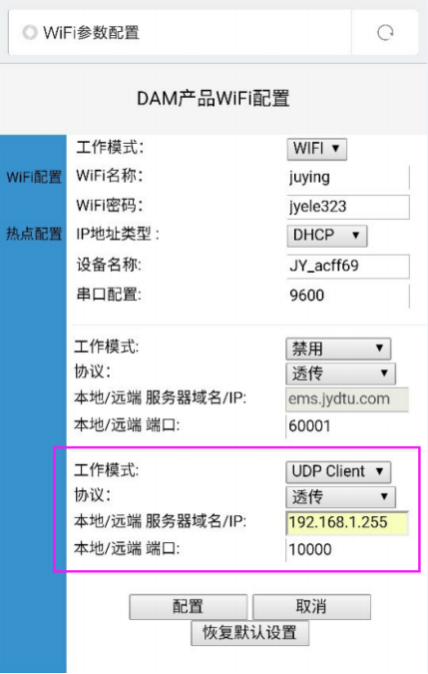

② 打开浏览器输入地址：192.168.10.1 ，进入 WIFI 配置界面，总界面如下所示：

③ 修改工作模式为 UDP Client 模式，具体参数如图所示即可。

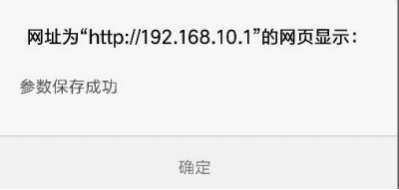

④ 点击配置即可，提示配置成功即可。

五、按键参数配置

出厂默认是：按键 1 对应设备地址 1 的继电器 1，按键 2 对应设备地址 1 的继电器 2 ，以此类推。

需要修改对应关系时，需要进行参数配置。

1、配置软件

① 配置软件为Modbus poll 软件，软件下载地址如下：

https://www.juyingele.com/download/Modbus_poll.zip

② 虚拟串口软件，软件下载地址如下：

https://www.juyingele.com/download/Virtual_serial_port.zip

2、配置说明

① 安装下载的Modbus poll 软件和虚拟串口软件 ;

② 下载 Modbus poll 配置工程文件

③ 使用虚拟串口软件建立虚拟串口

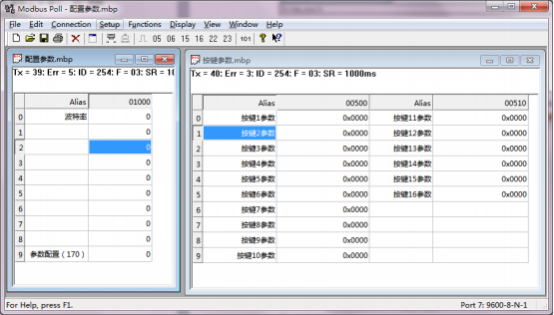

④ 打开按键配置.mbw工程文件，界面如下：

⑤ 点击 Connection

,进入连接参数设置界面;

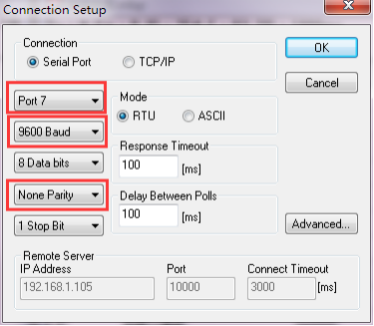

⑥ 选择虚拟的串口号，波特率为 9600，校验方式为无校验(None Parity);

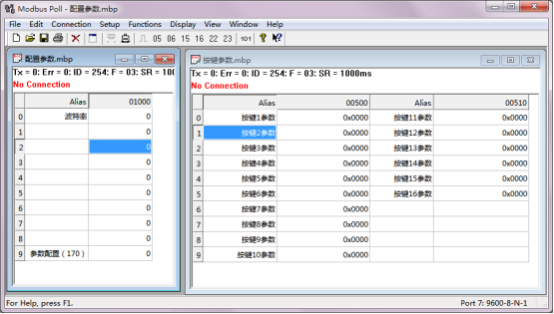

⑦ 连接后状态如下：

若提示 ，则表示设备

未正常通讯，需检查通讯线和转换器是否正常。

⑧ 进入配置模式：双击，弹出写入 170，

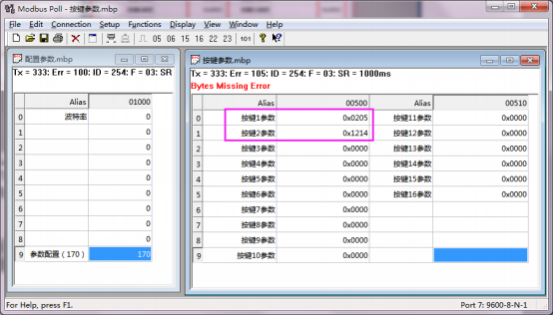

⑨ 配置对应关系

在按键配置工程界面配置按键对应关系：

出厂默认是：按键 1 对应设备地址 1 的继电器 1，按键 2 对应设备地址 1 的继电器 2，以此类推。

例如：

按键 1 对应关联设备地址为 2 的板卡里的第 5 路继电器，按键 1 参数则写入：0x0205;

按键 2 对应关联设备地址为 18 的板卡里的第 20 路继电器，按键 2 参数则写入：0x1214;

配置完成后，退出即可。

六、开发资料说明

1、通讯协议说明

本产品支持标准 modbus 指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS 协议中文版》 即可。

2、Modbus 寄存器说明

线圈寄存器地址表：

波特率数值对应表
