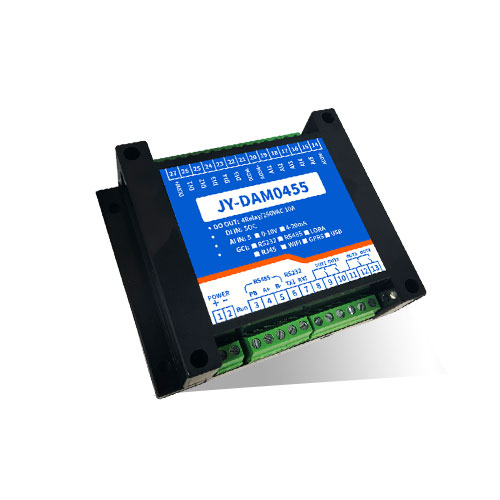

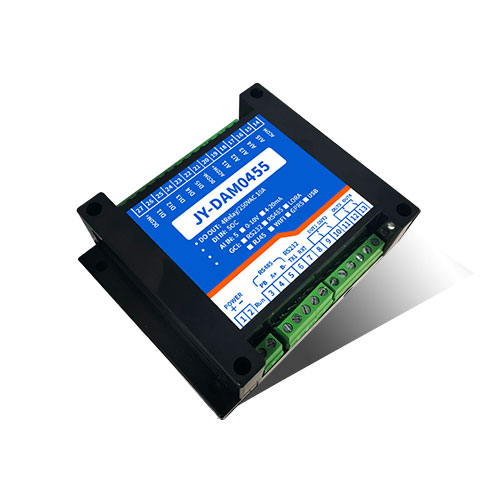

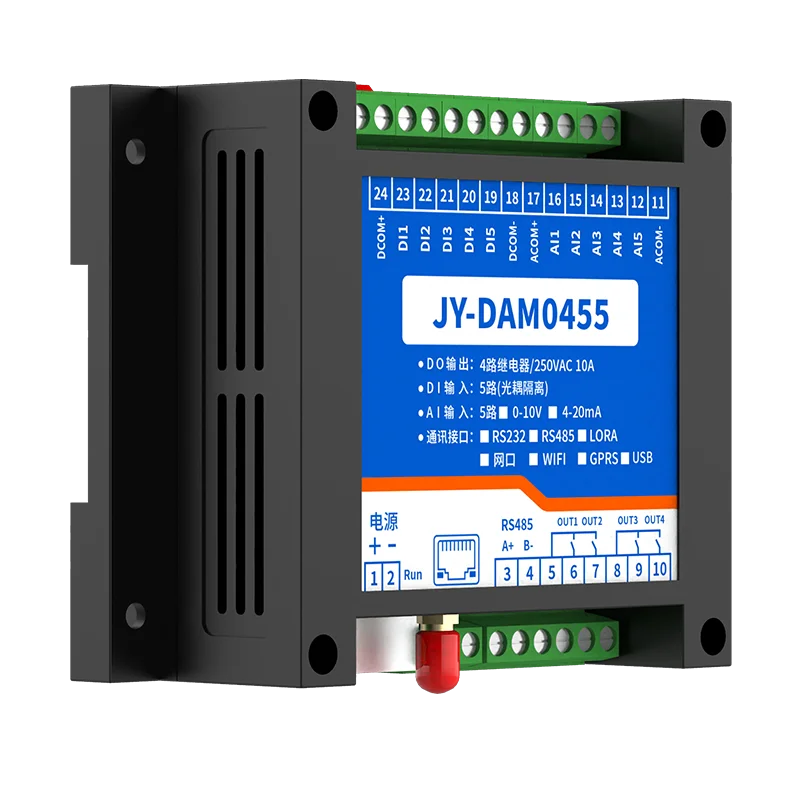

一、产品特点

l DC7-30V 宽压供电;

l 输入光耦隔离，继电器输出触点隔离;

l 使用GPRS 通讯，SIM 卡支持移动、联通，暂不支持电信;

l 支持标准modbus 协议，同时支持 RTU/TCP 格式;

l 具有闪开、闪断功能，可以在指令里边带参数、操作继电器开一段时间自动关闭;

l 具有频闪功能，可以控制器继电器周期性开关;

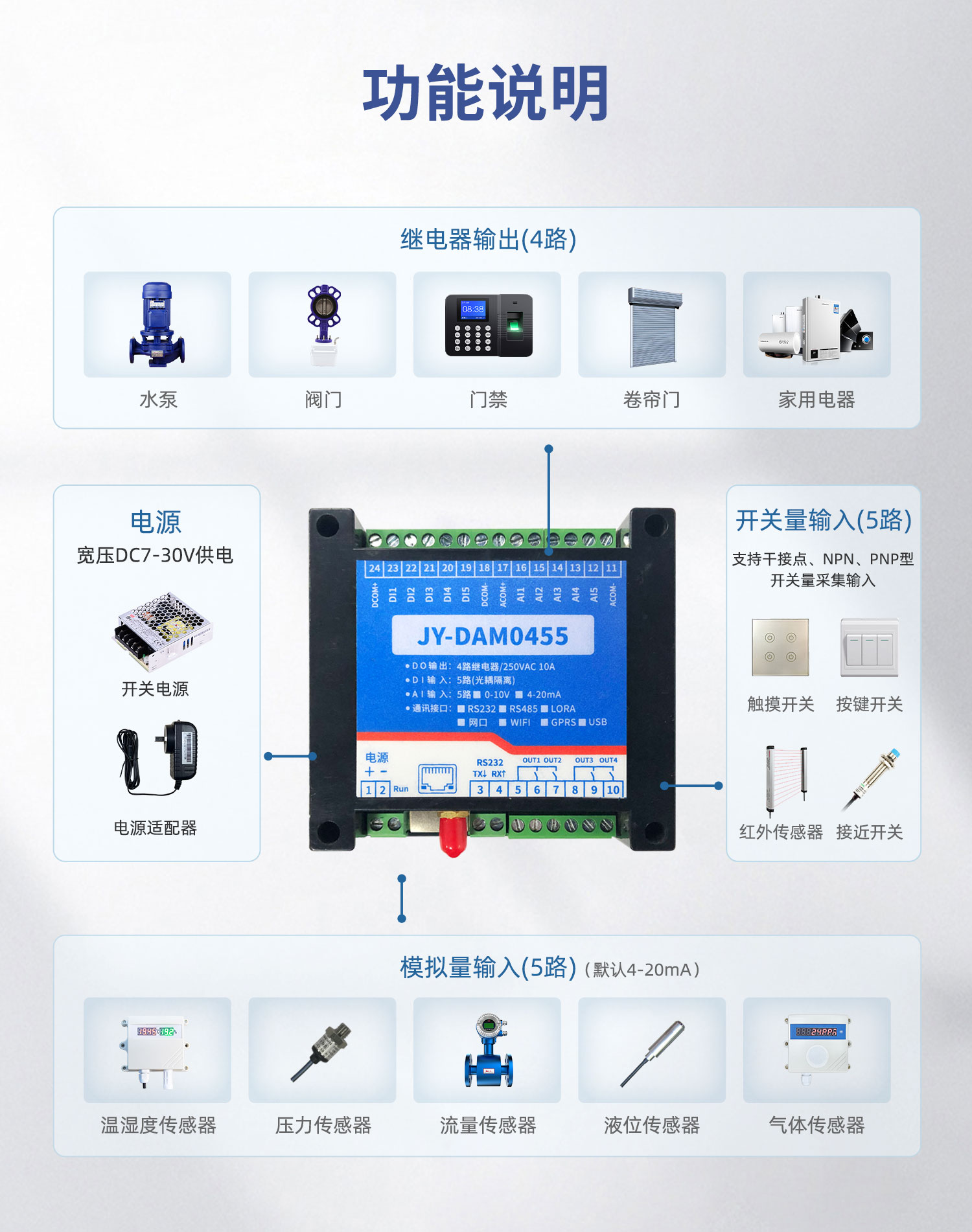

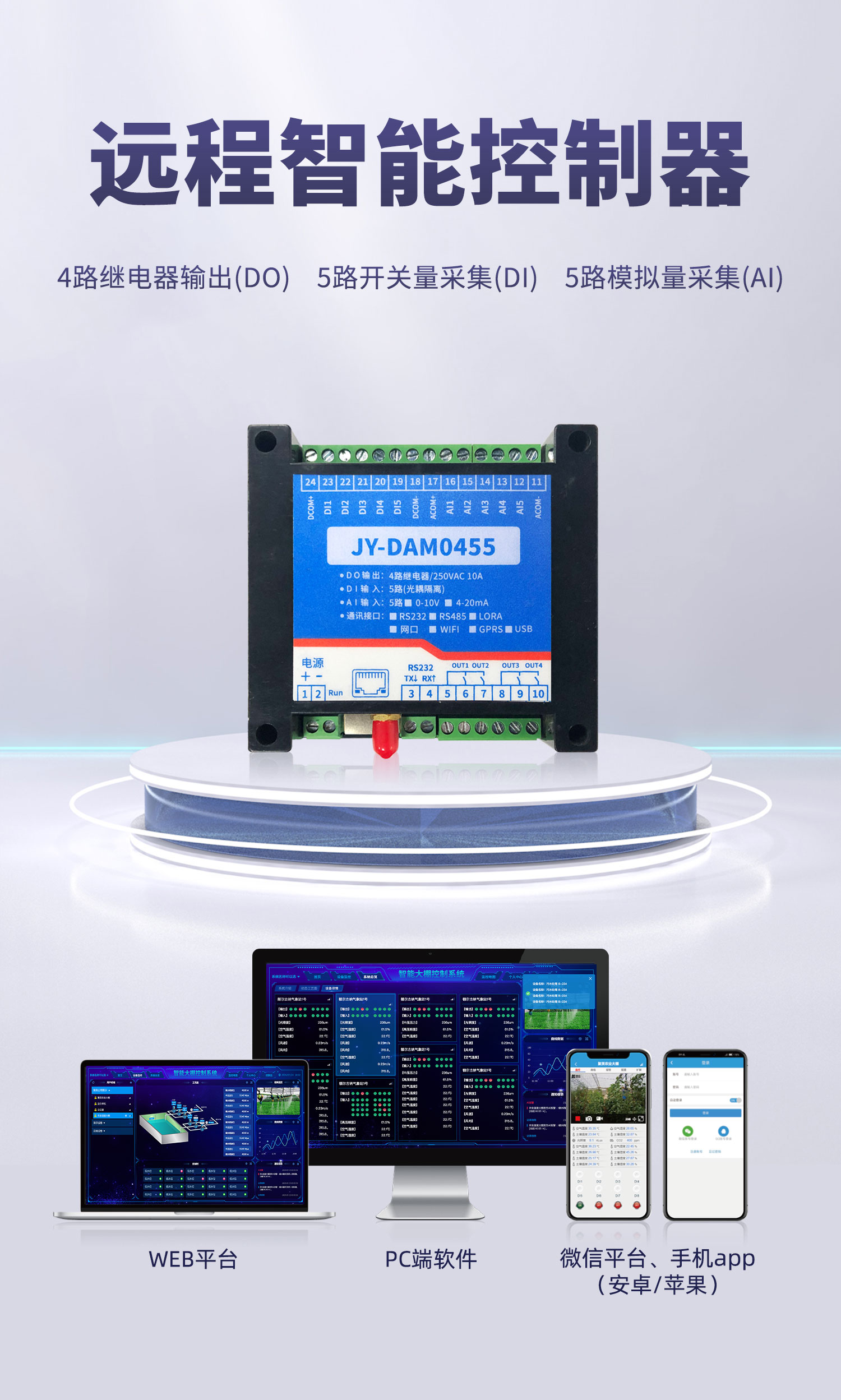

二、产品功能

l 5 路光耦输入(5-24V);

l 4 路继电器输出;

l 5 路 12 位分辨率模拟量电压输入;

l 支持波特率：2400,4800,9600, 19200,38400(可以通过软件修改，默认9600);

l 设备默认 IP 为 192.168.1.232 ，端口号 10000.

智能自控版功能：

l 定时控制----年月日时分秒自定义设置时间控制，可循环;

l 输出互锁----自定义输出通道与输出通道之间的互锁关系;

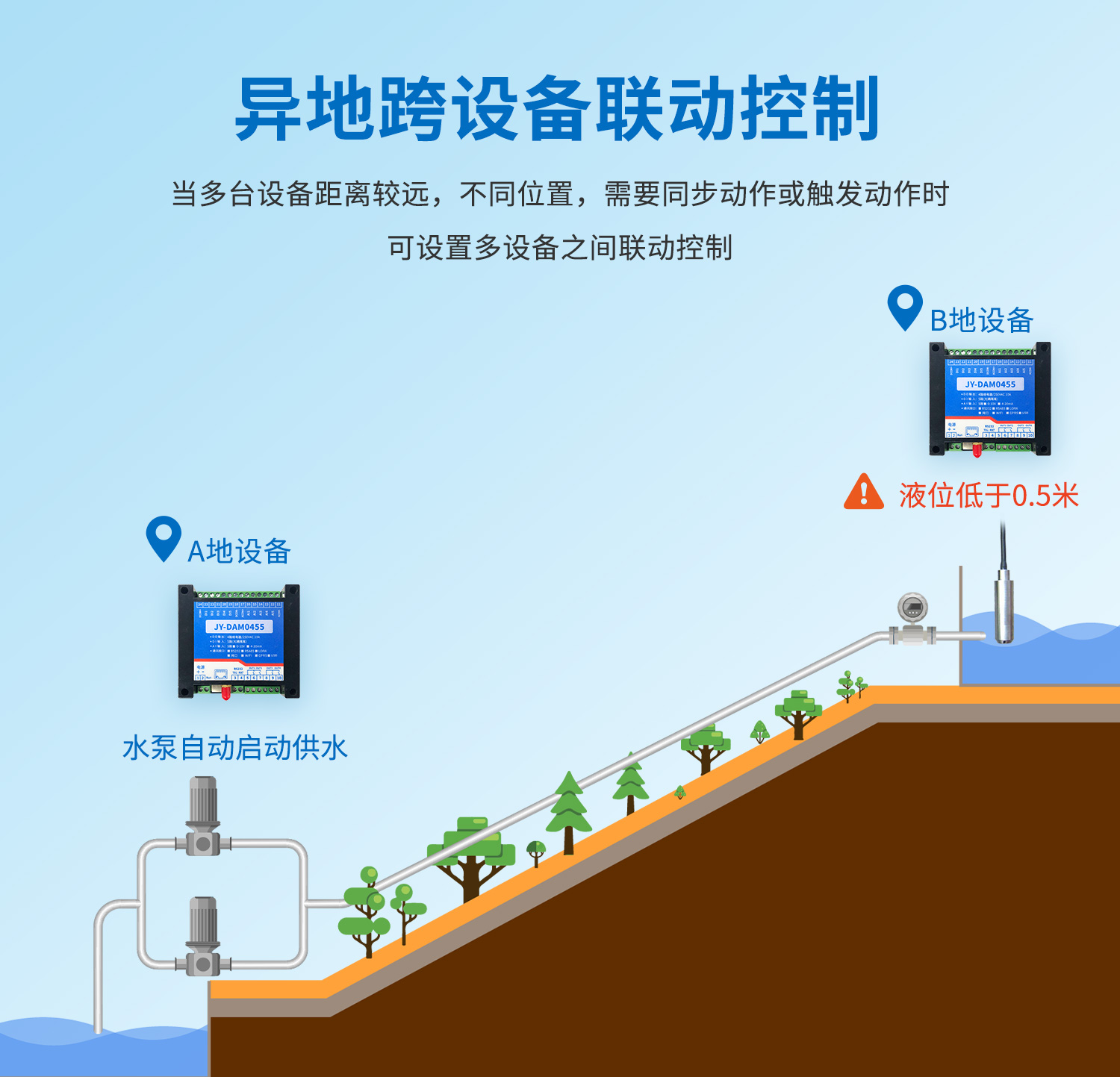

l 开关量联动----手动开关或开关量触发设备与控制输出联动;

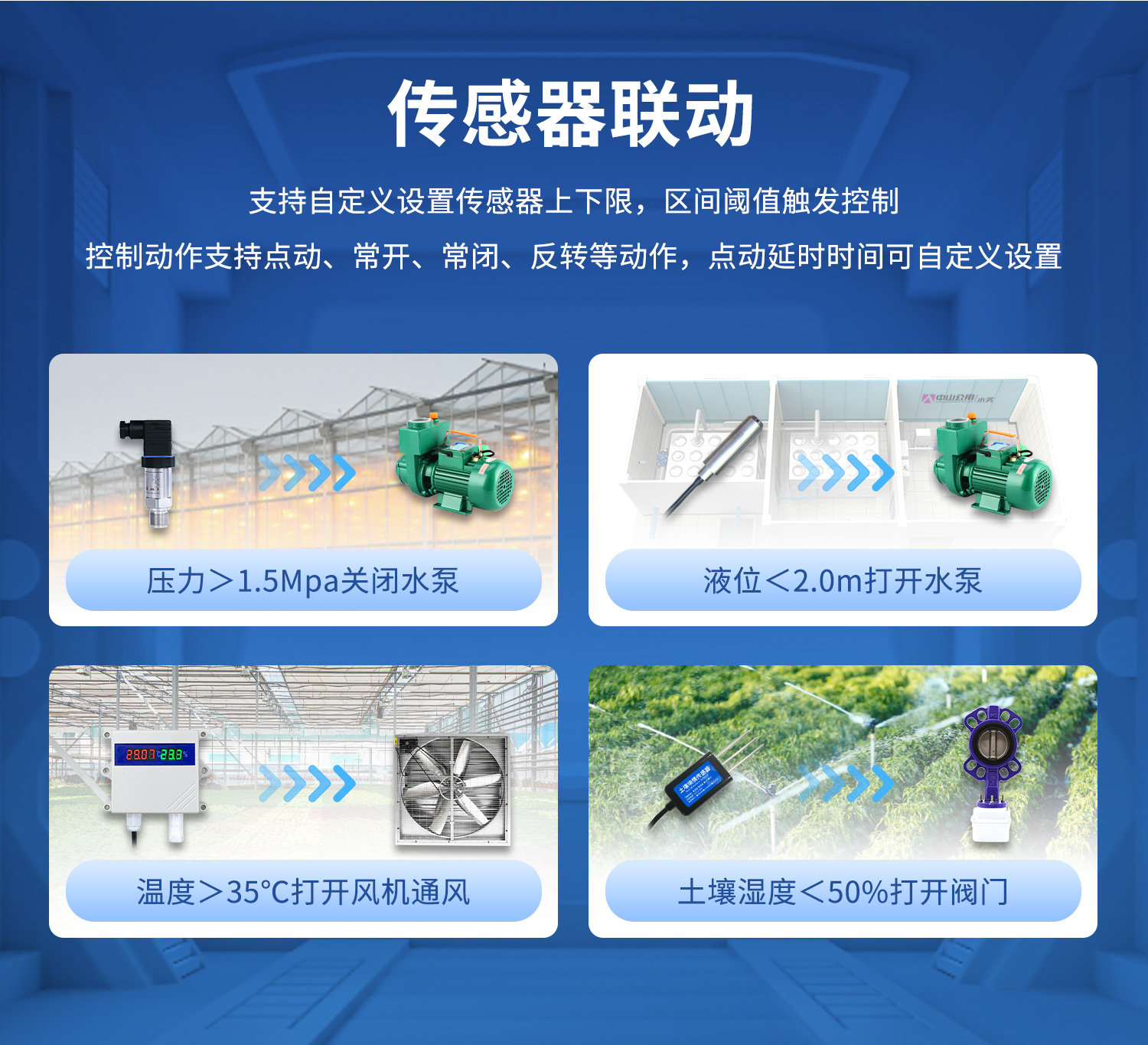

l 模拟量自动控制----自定义模拟量上下限阈值，触发后自动控制;

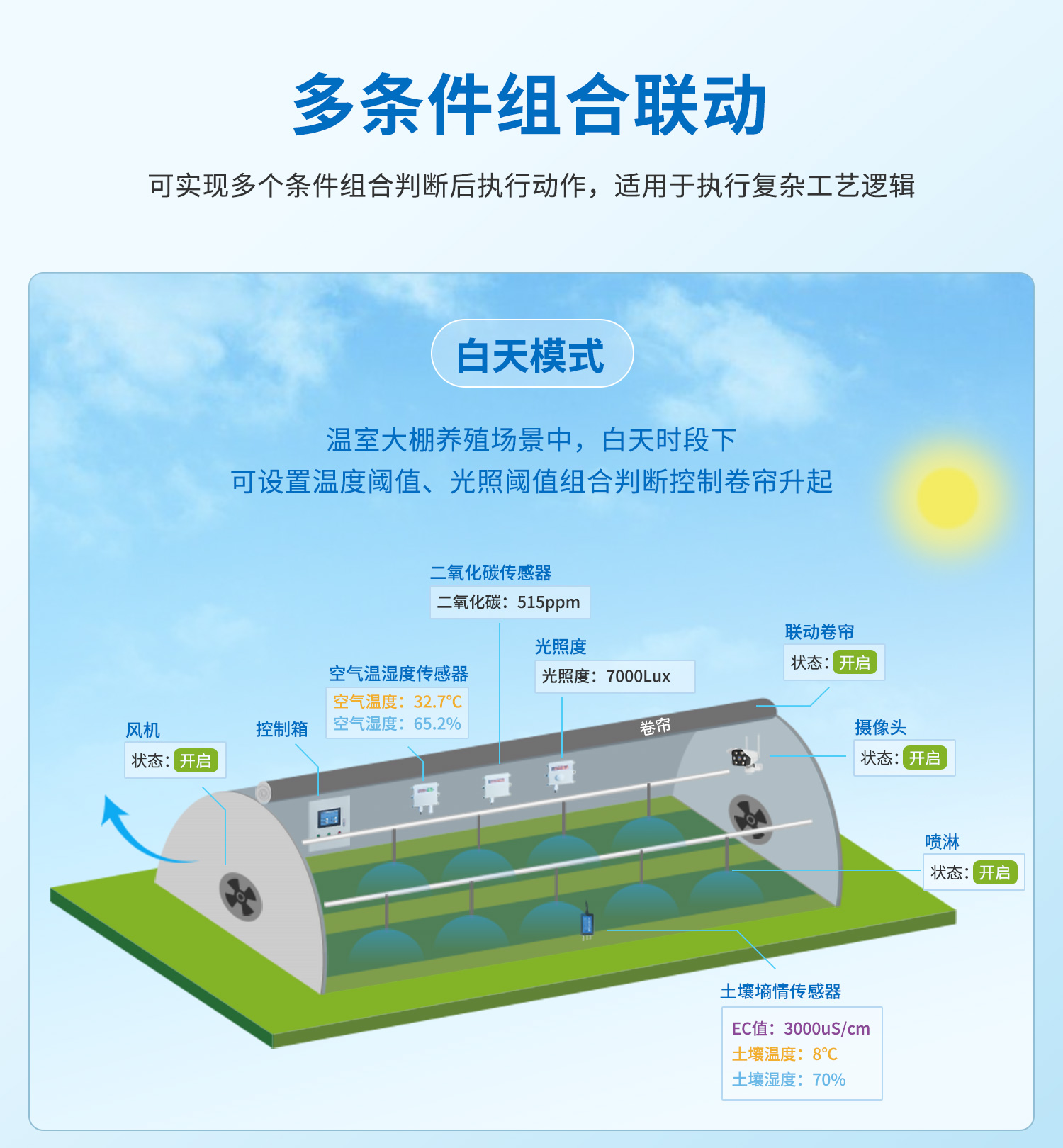

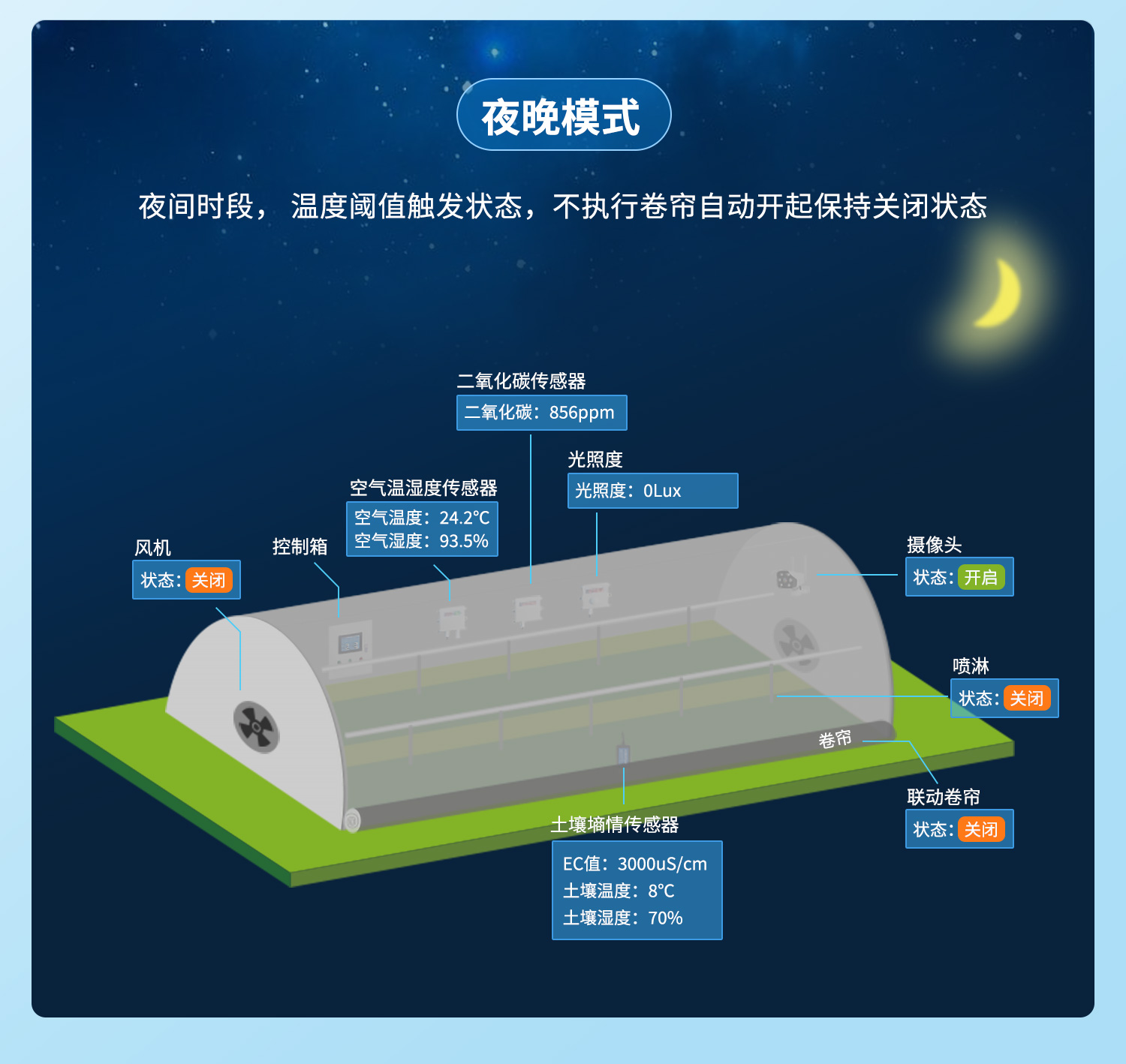

l 场景控制-----自定义完整的逻辑控制触发条件;

l 70 组规则设定----多达 70 组规则条件设定，满足各种逻辑要求。

三、版本说明

1 、普通版：

l 设备默认输入和输出之间为互相独立，没有关系。

2、智能自控版：

l 定时控制----年月日时分秒自定义设置时间控制，可循环;

l 输出互锁----自定义输出通道与输出通道之间的互锁关系;

l 开关量联动----手动开关或开关量触发设备与控制输出联动;

l 模拟量自动控制----自定义模拟量上下限阈值，触发后自动控制;

l 场景控制-----自定义完整的逻辑控制触发条件;

l 70 组规则设定----多达 70 组规则条件设定，满足各种逻辑要求。

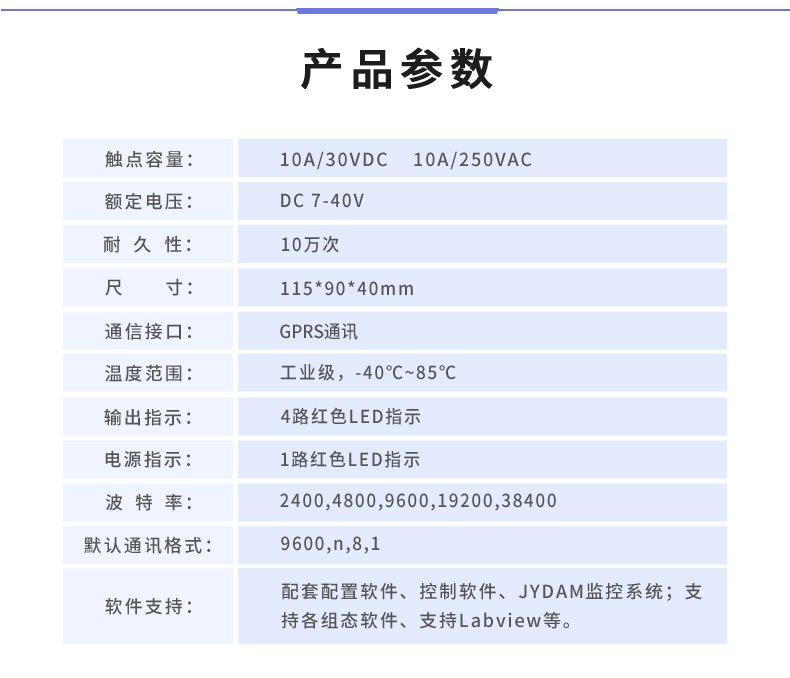

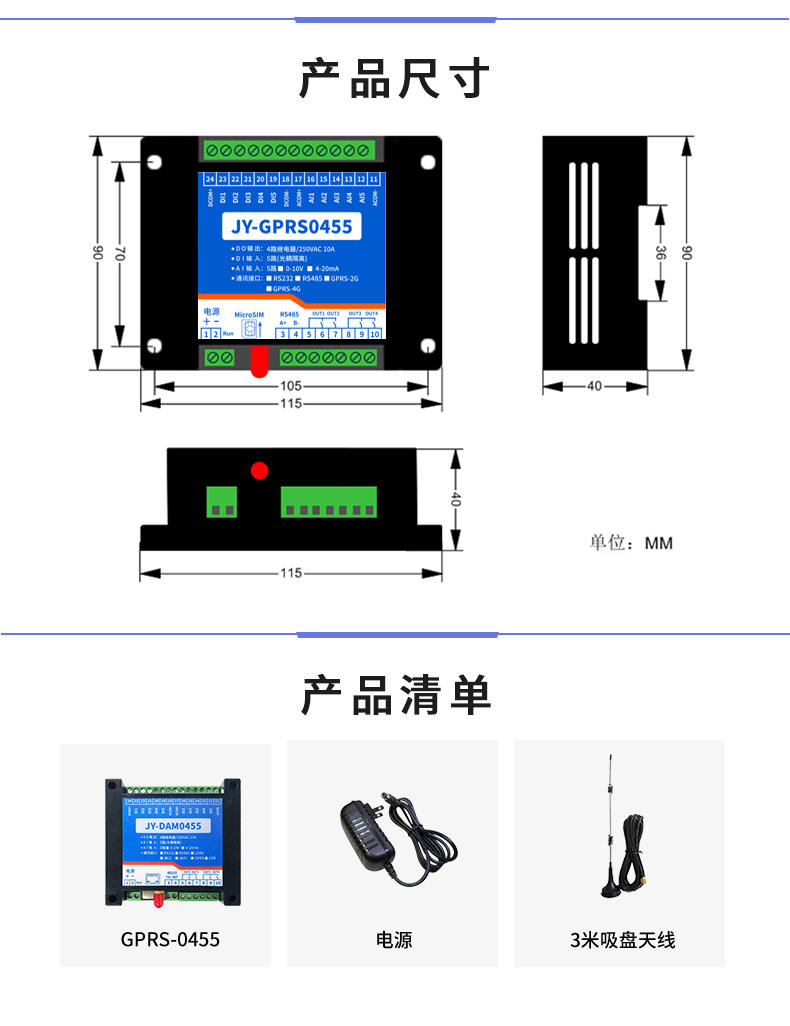

四、主要参数

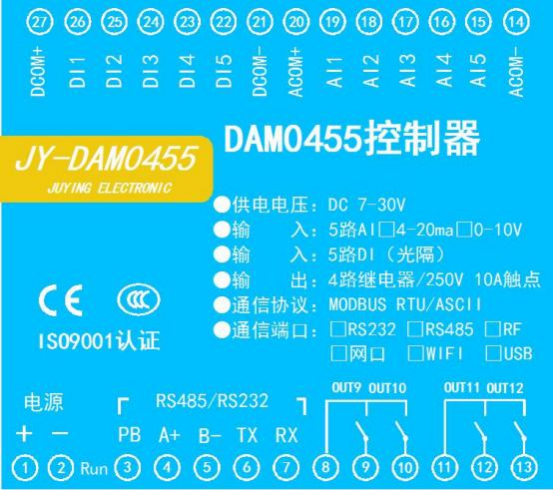

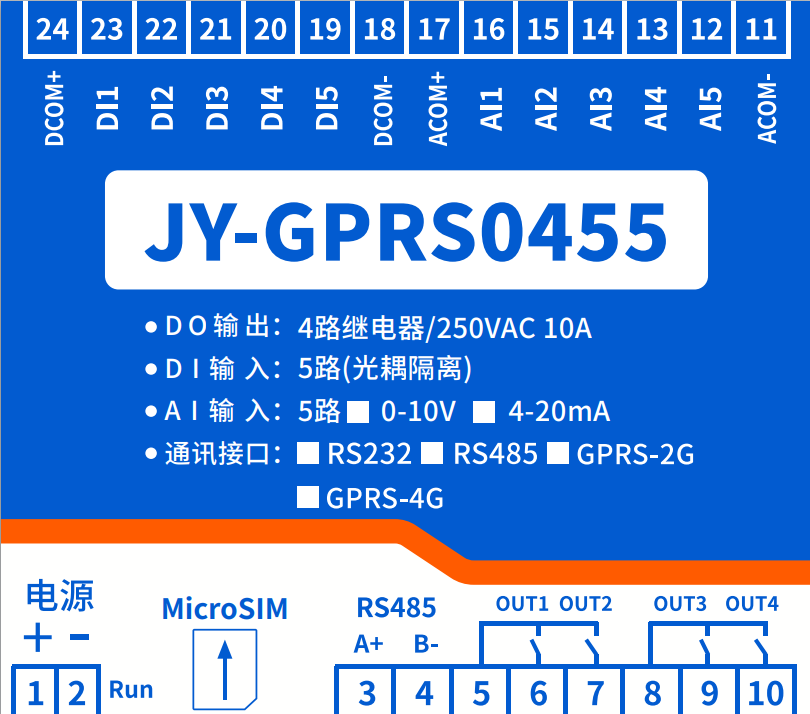

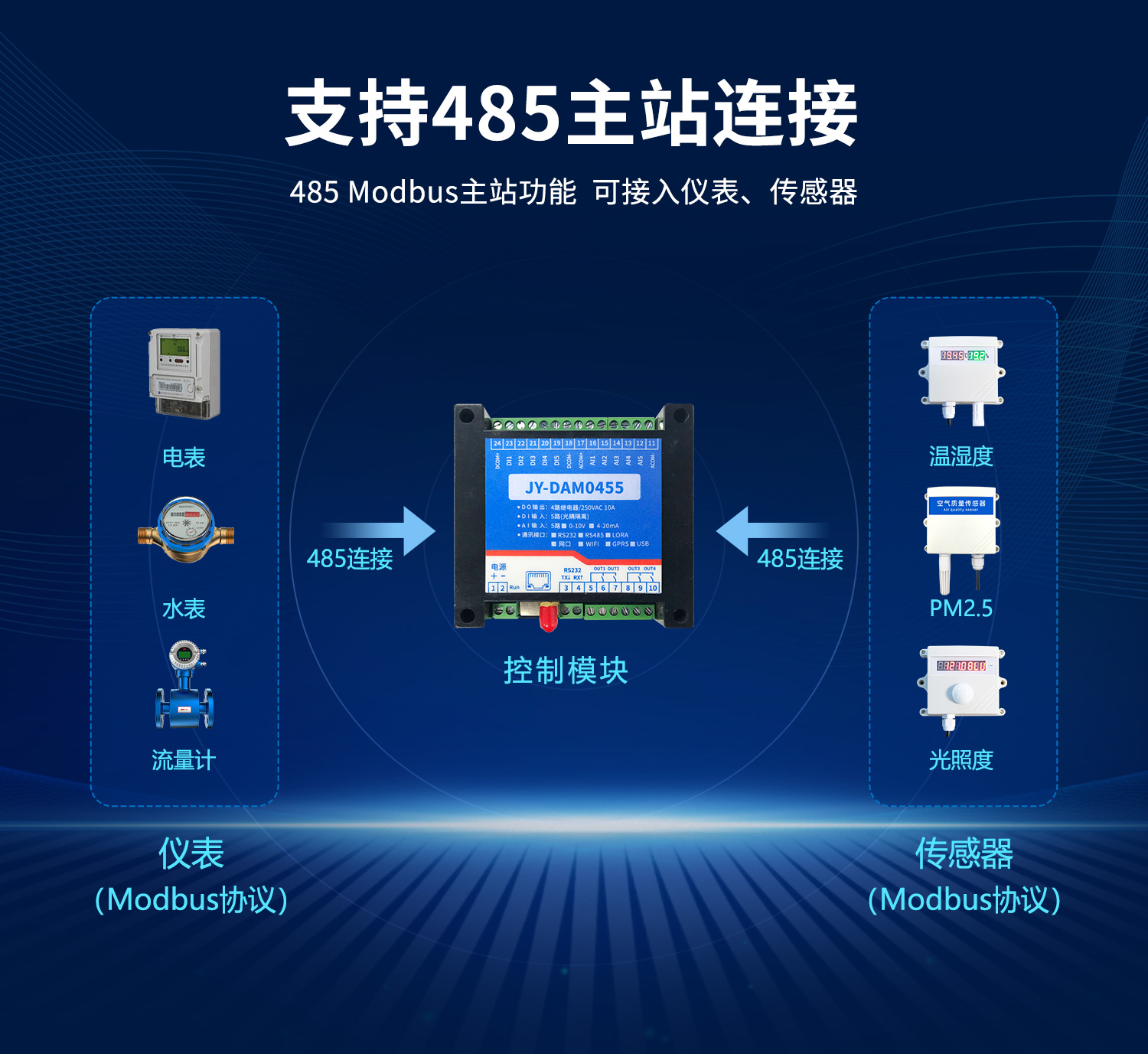

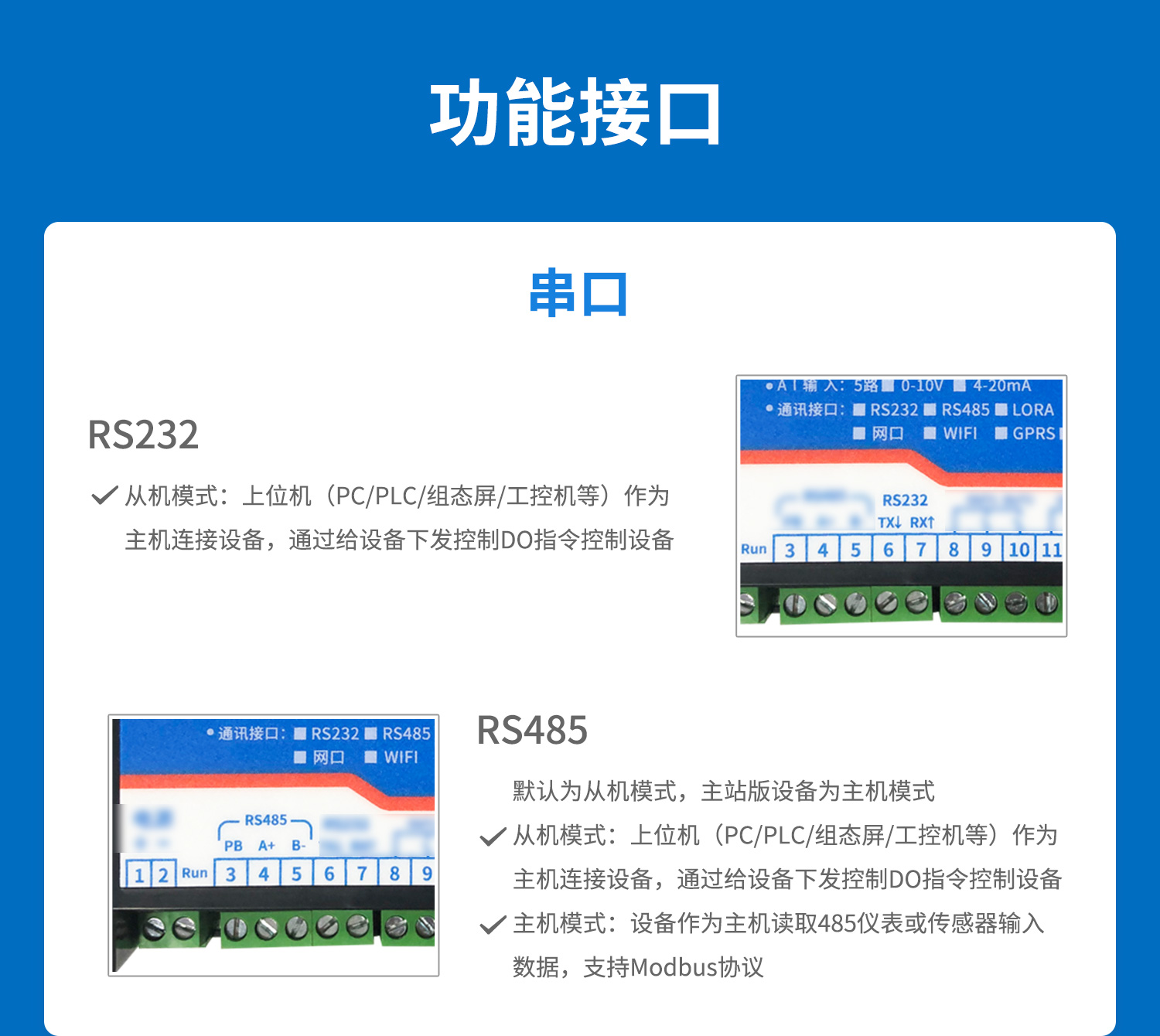

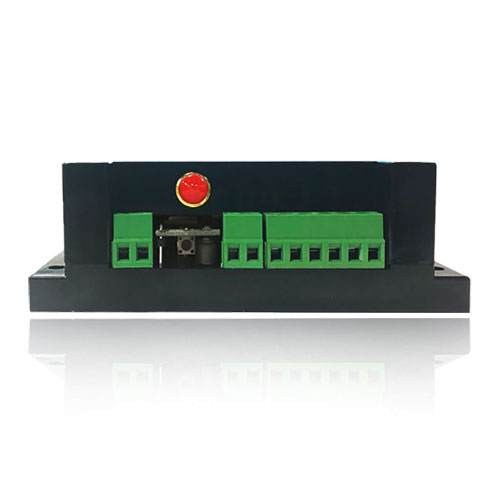

五、接口说明

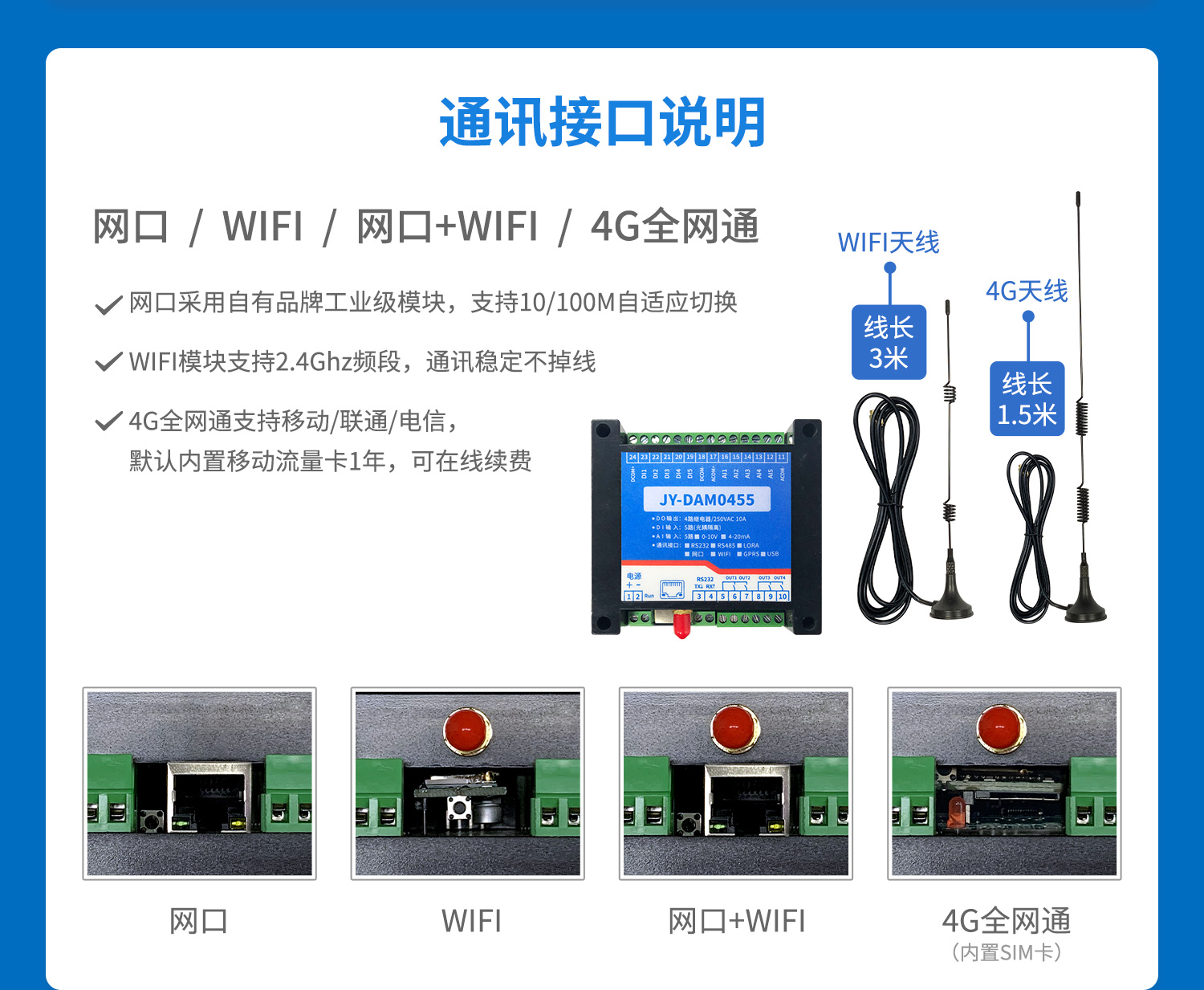

六、通讯说明

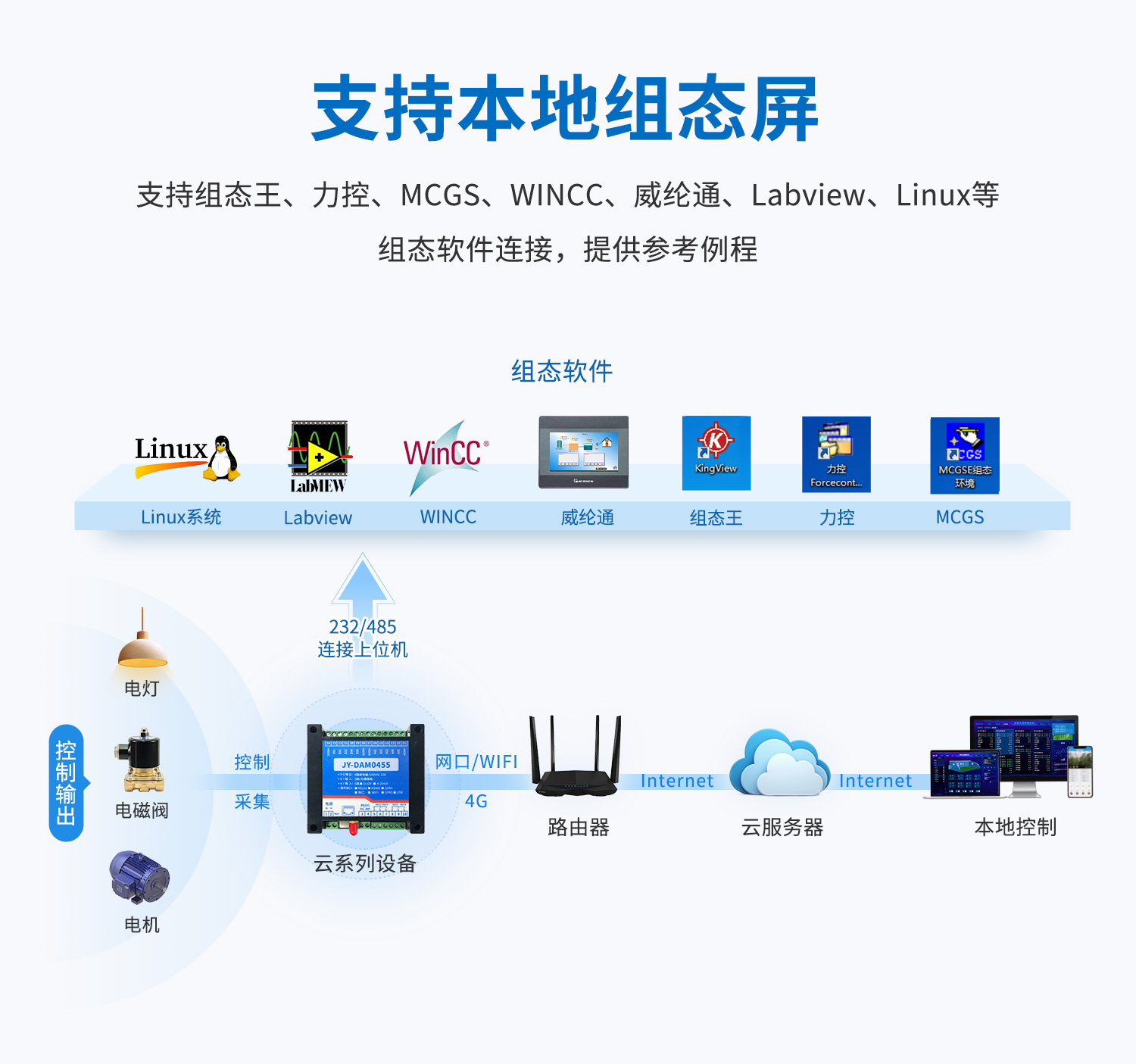

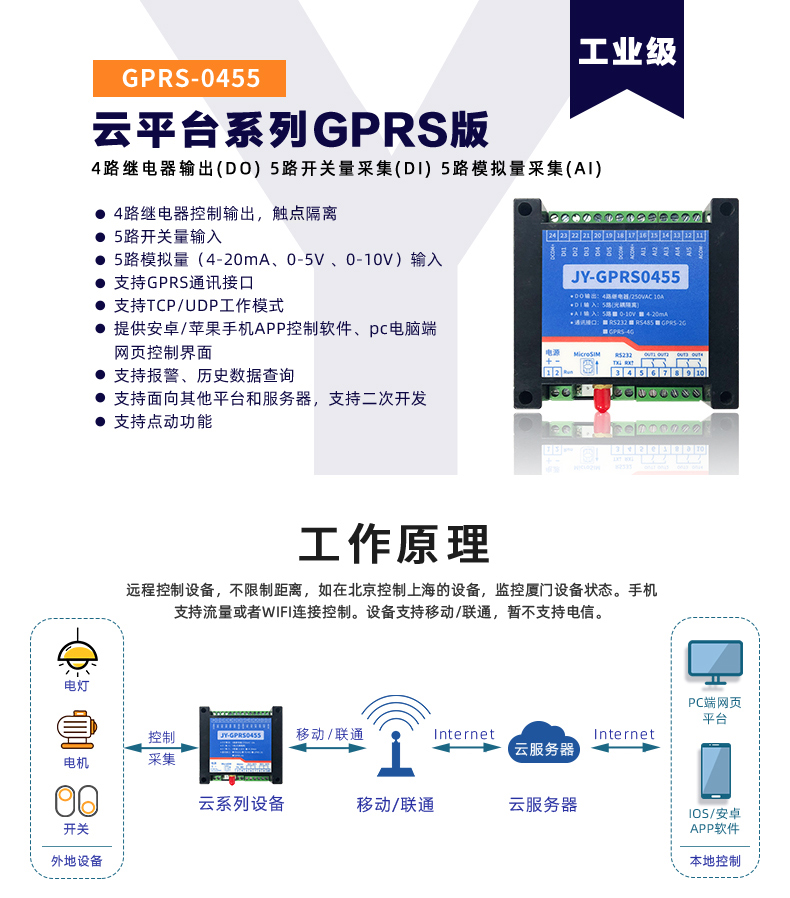

1 、架构说明

设备使用基于移动或联通的 GSM 网络进行远程通讯，设备上插入移动或联通 SIM 卡即可，支持流量卡。

七、快速使用说明

1 、 设备上电后，在设备上插入移动或联通 SIM 卡;

2 、 使用手机向设备中的手机号发送设置管理员指令;

3 、 通过提供的二维码标签或者发送查询短信指令获取设备唯一 ID 号;

4 、 安装 app 软件添加设备进行测试【默认设备的指向服务器是我司服务器 】;

5 、 通过发送短信指令来将服务器地址改为使用的服务器地址;【选用】

八、输入输出接线

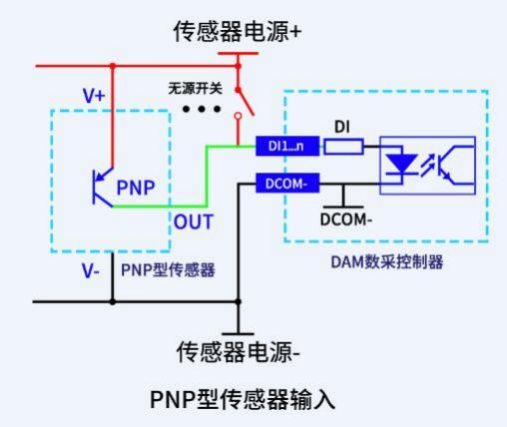

1、有源开关量接线示意图

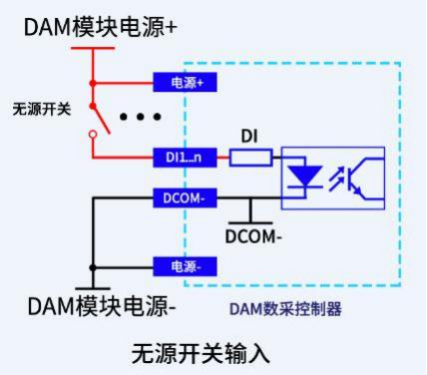

2、无源开关量接线示意图

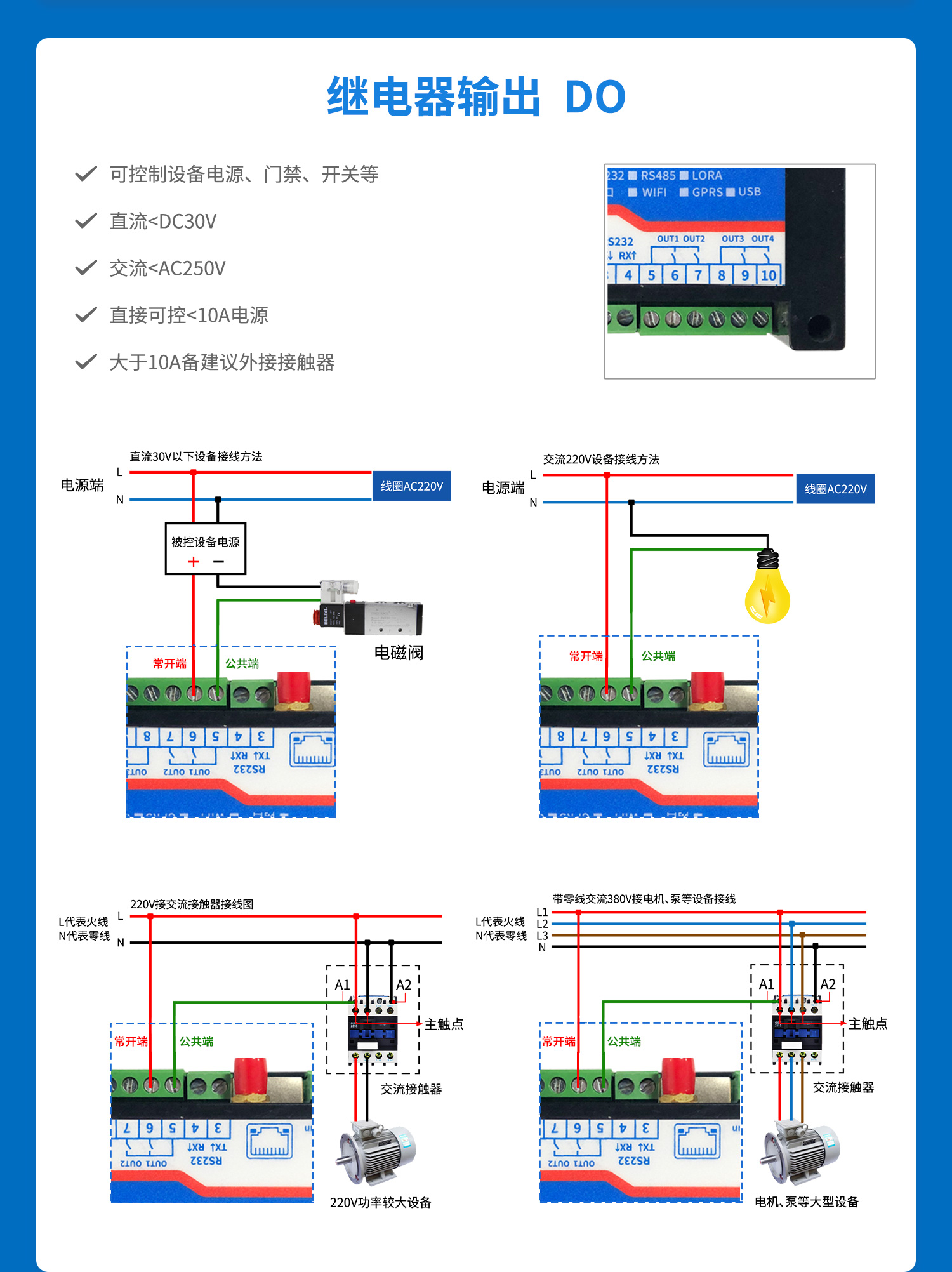

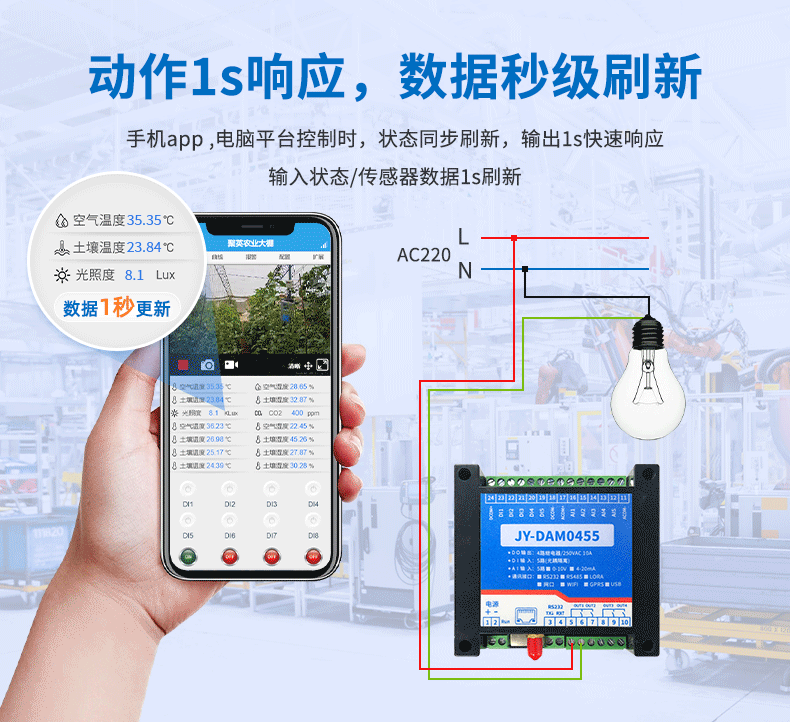

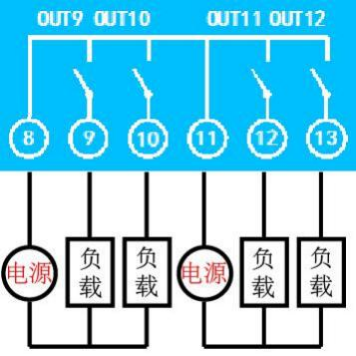

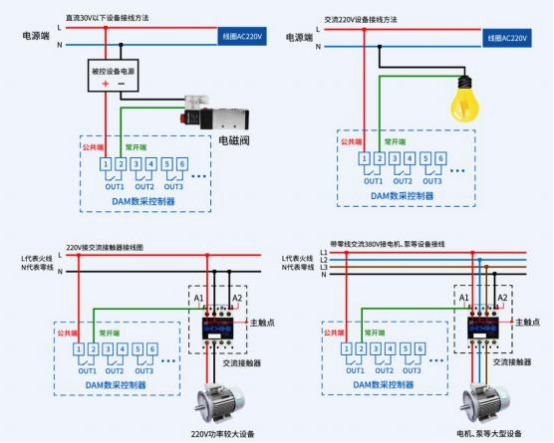

3、继电器接线说明

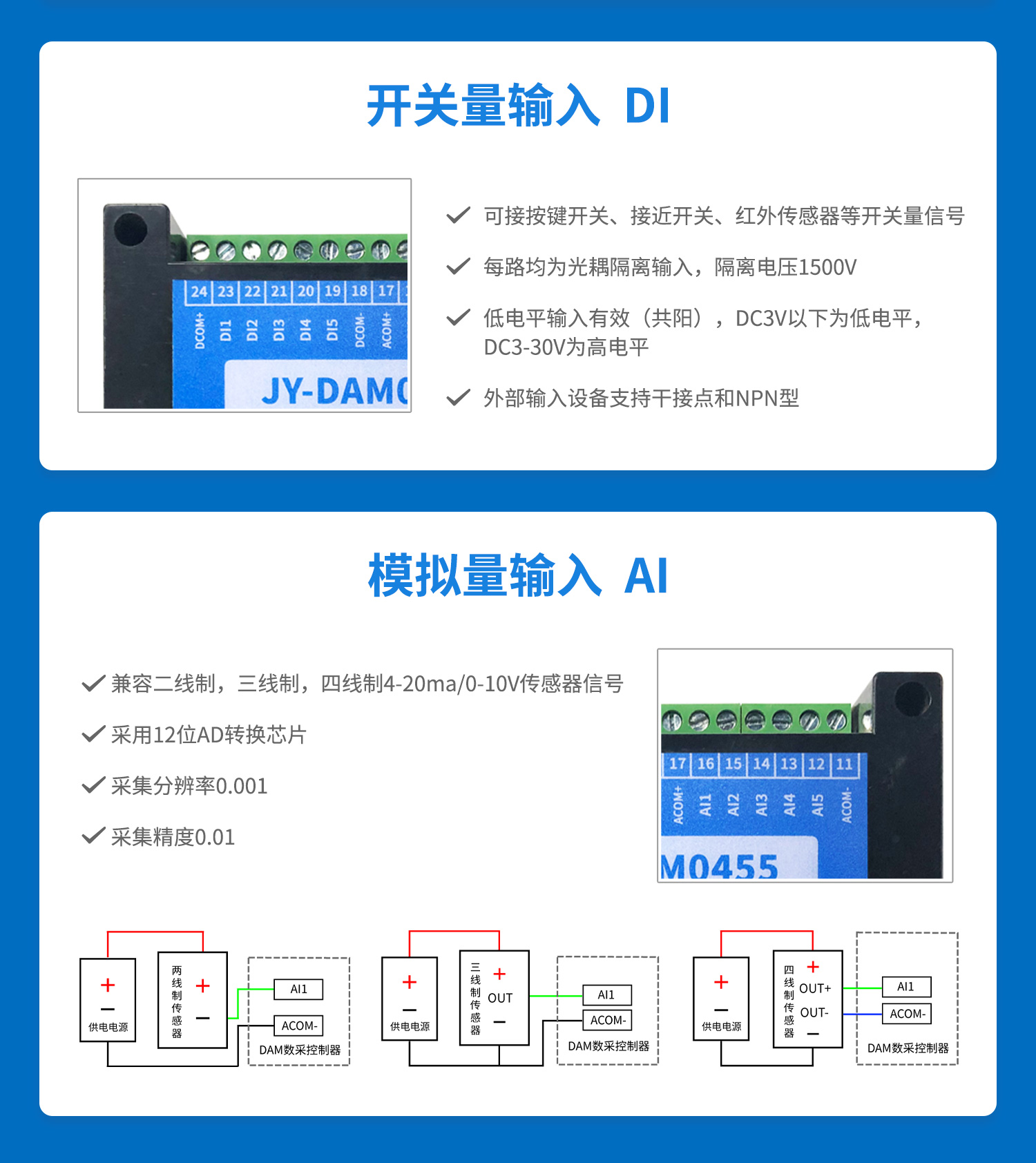

4 、模拟量接线示意图

下图中的电源部分为传感器供电，AI1-AI5 接传感器信号正，ACOM-为传感器信号负， ACOM+不用。

设备采集到的AI数据与实际输入值之间的关系：

实际值=返回值*0.001

九、设备参数配置

1 、网络配置说明

GPRS 版设备通过短信指令进行参数配置，详细配置方法，阅读【聚英云平台 GPRS版使用说明】文档即可;

下载地址：https://www.juyingele.com/software/

十、设备唯一 ID 号

使用聚英云平台软件，要求 DAM 设备具有唯一 ID 号，唯一 ID 号获取有以下两种方式：

1 、扫描二维码获取

使用手机扫描设备外壳或包装外壳上的二维码获取唯一 ID 号，如下所示：

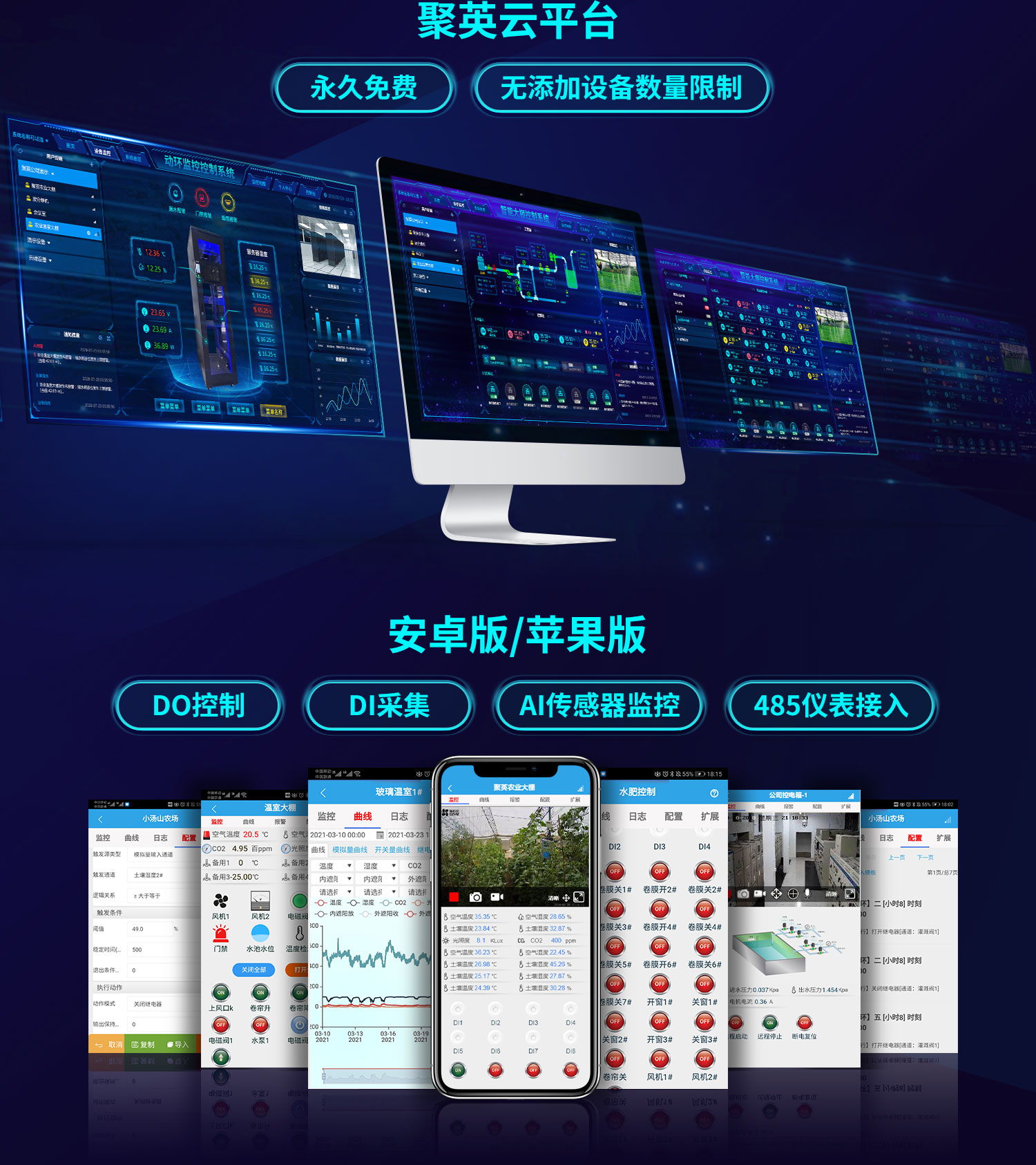

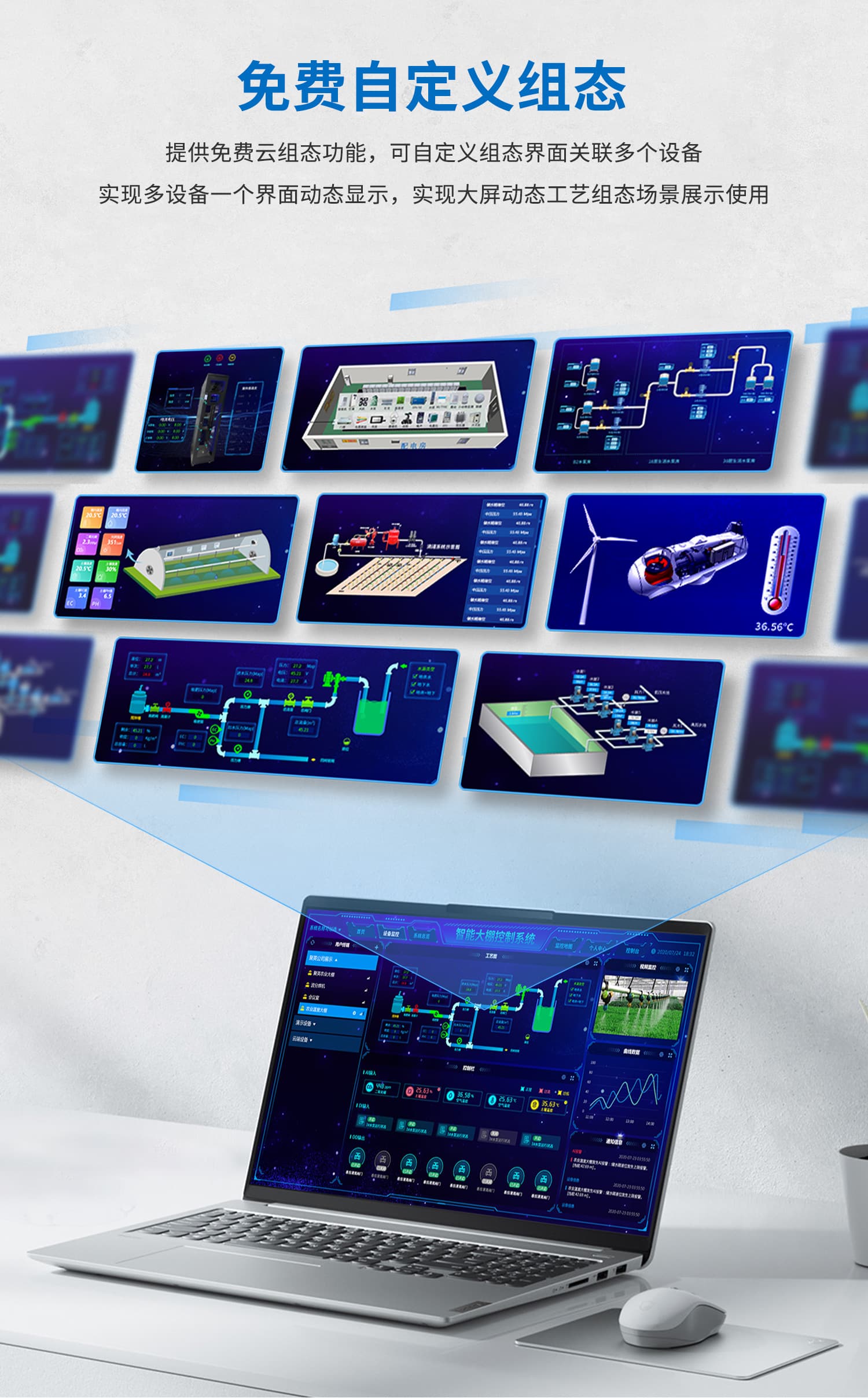

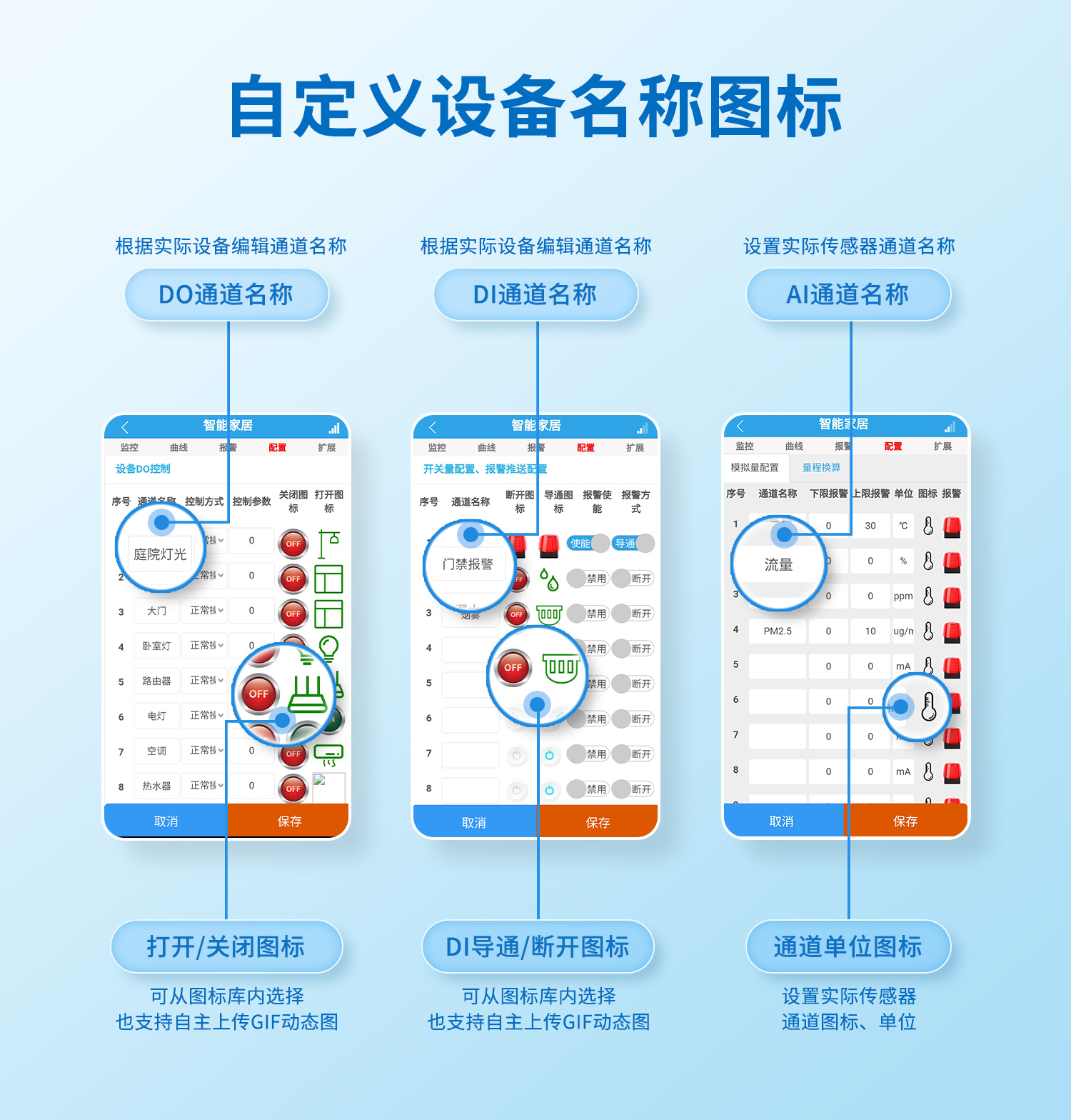

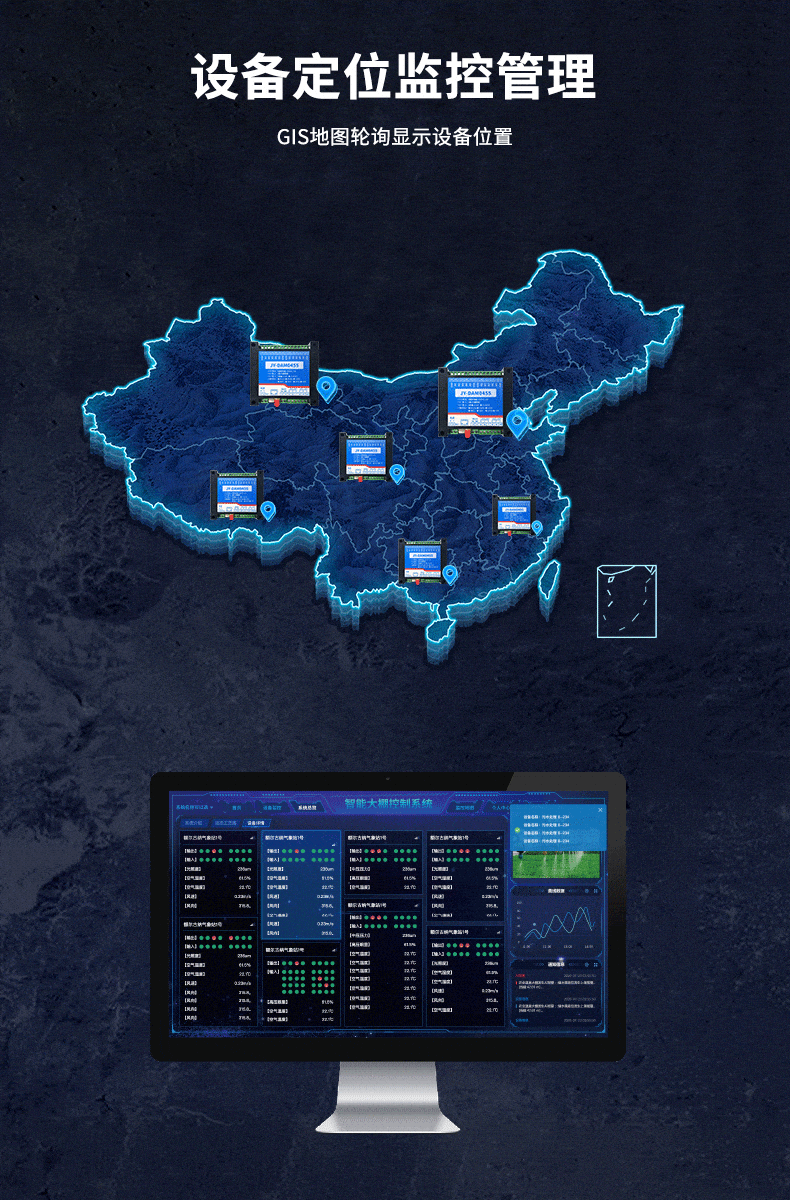

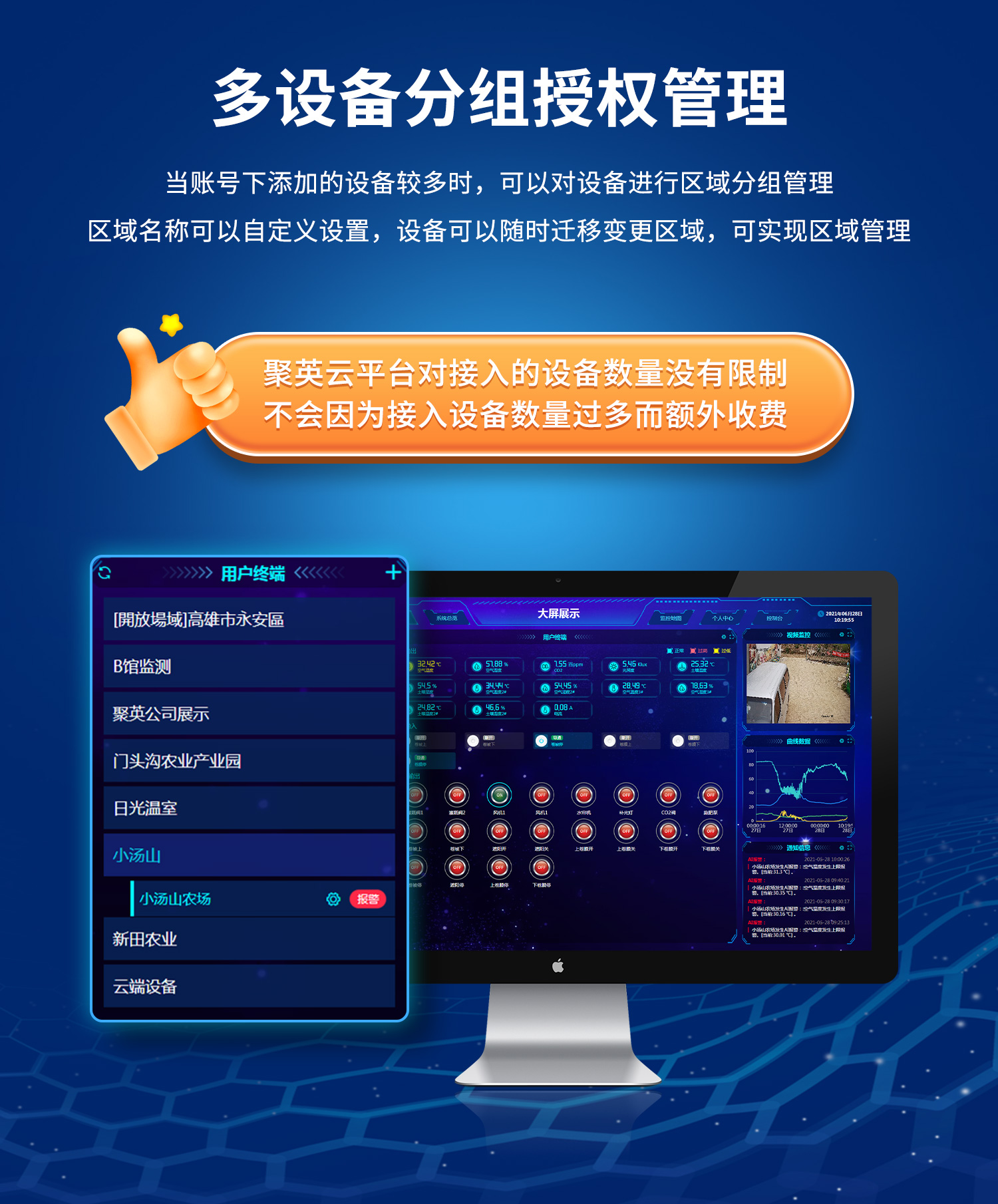

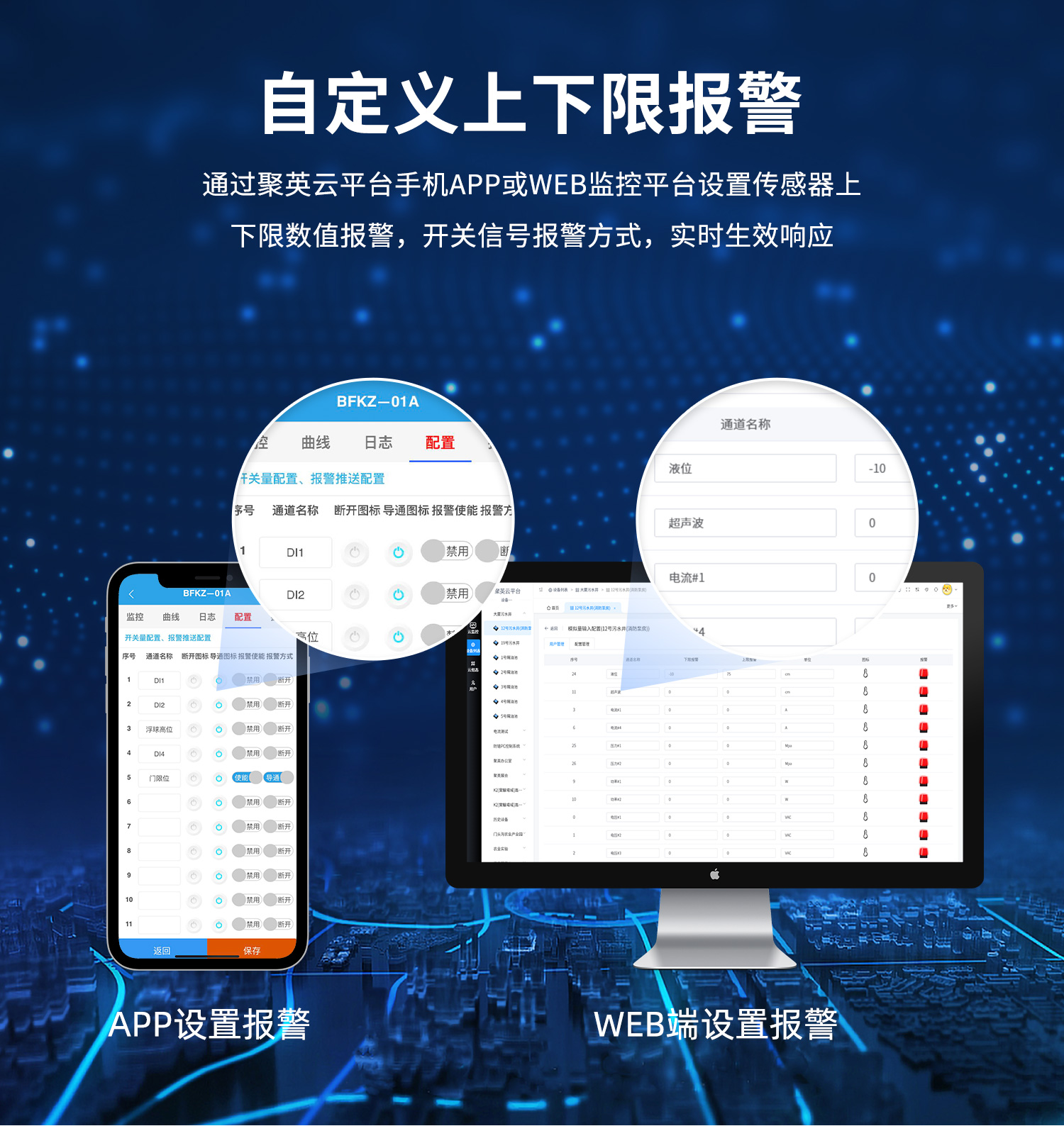

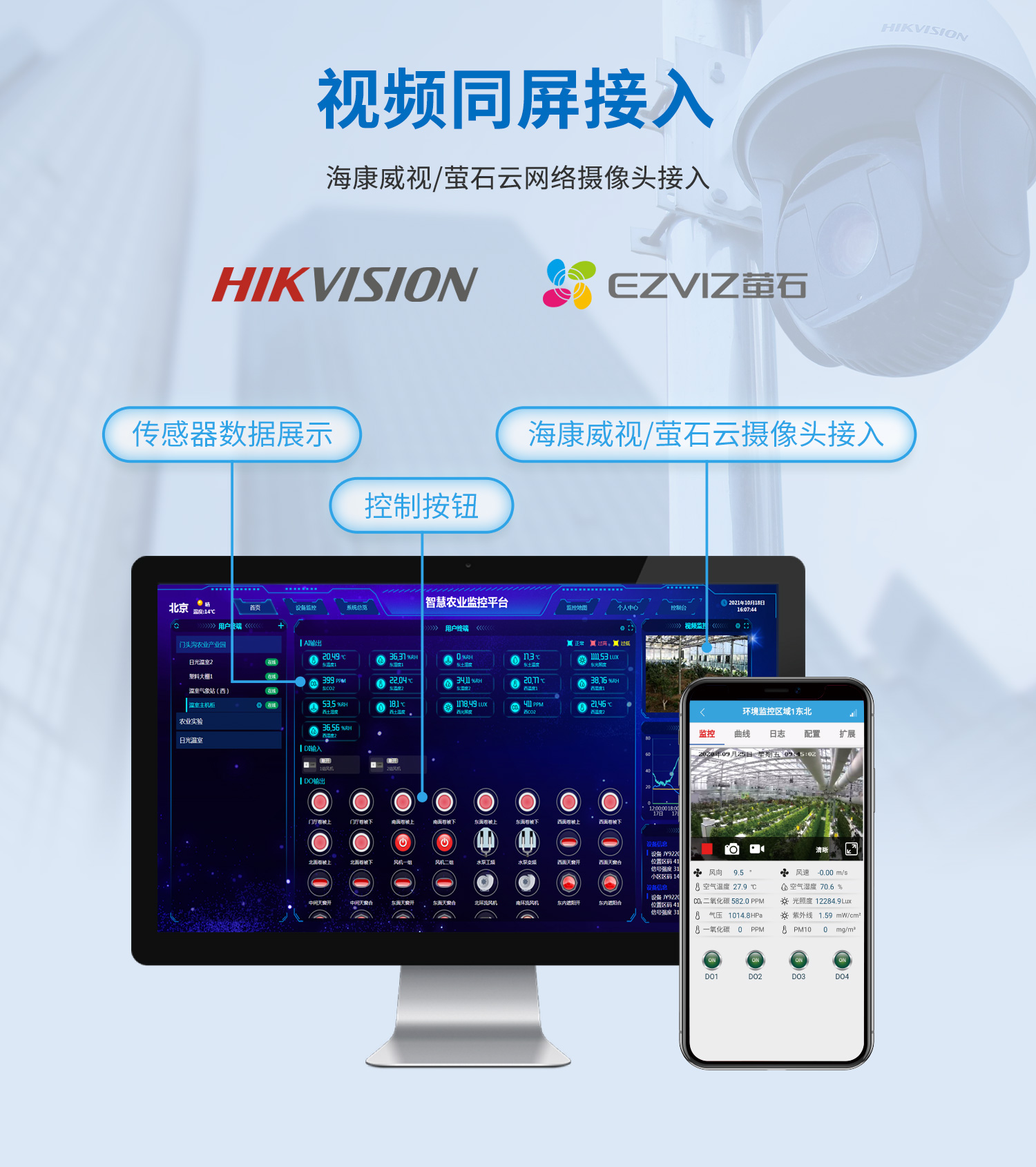

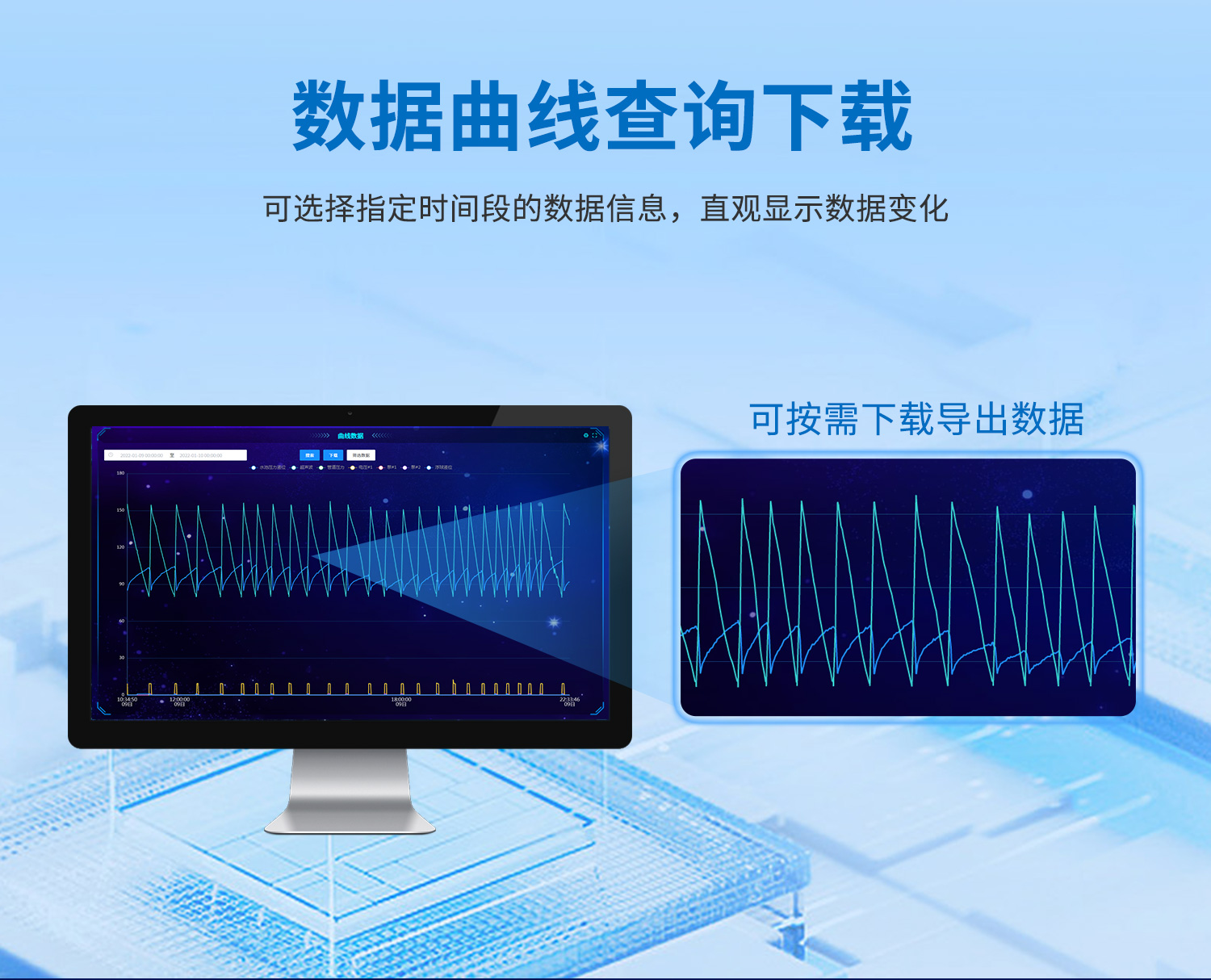

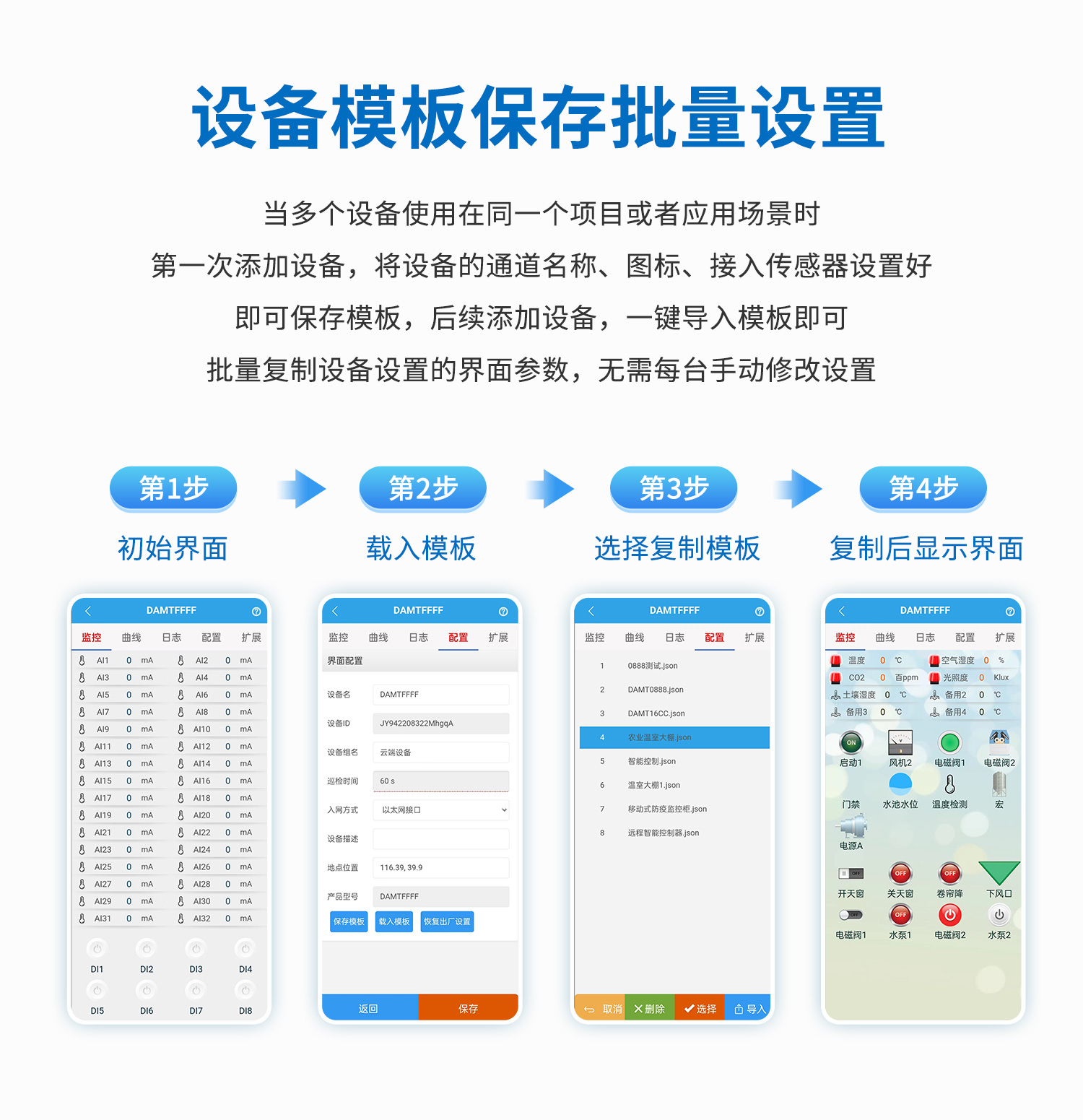

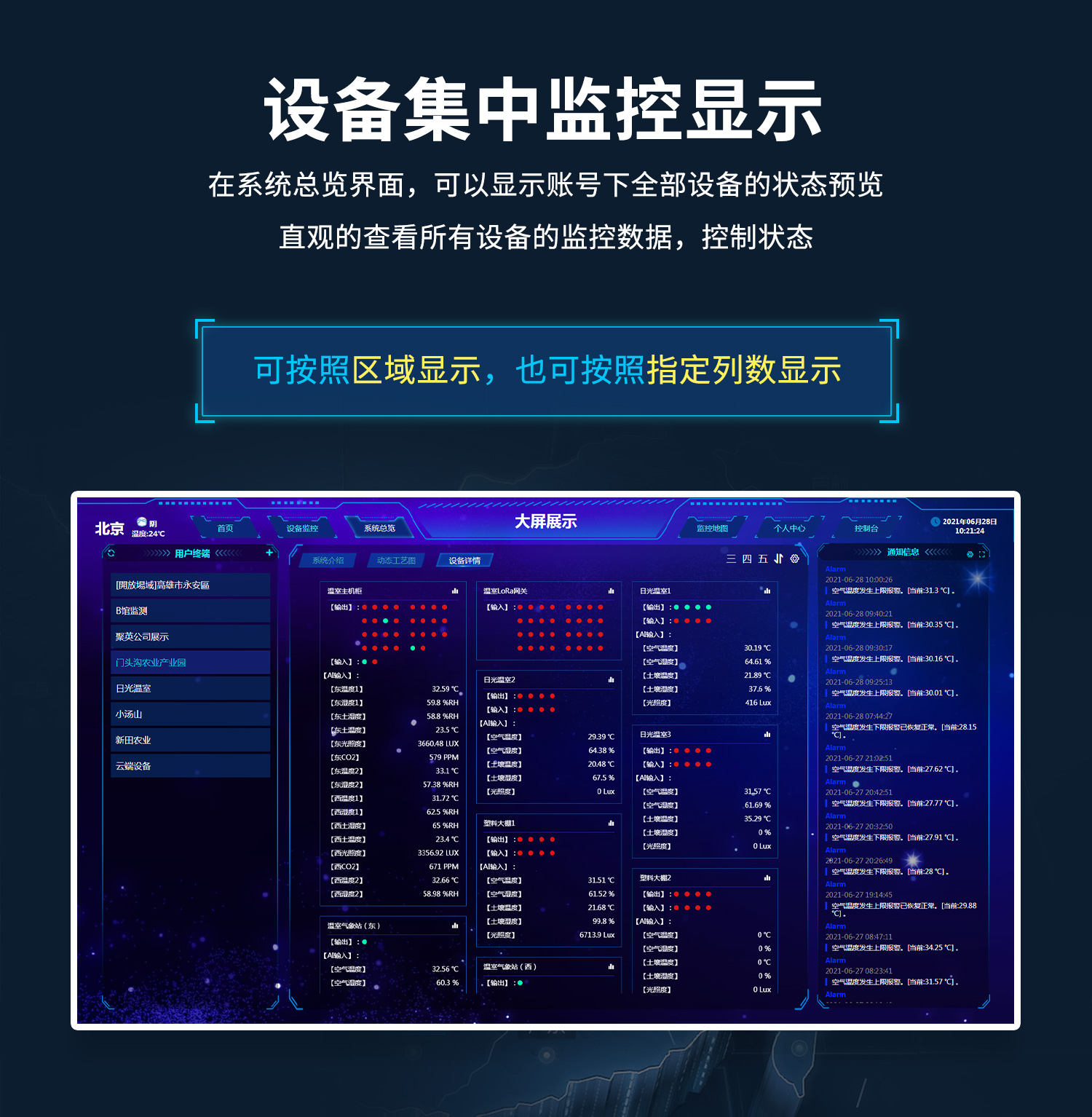

十一、平台软件说明

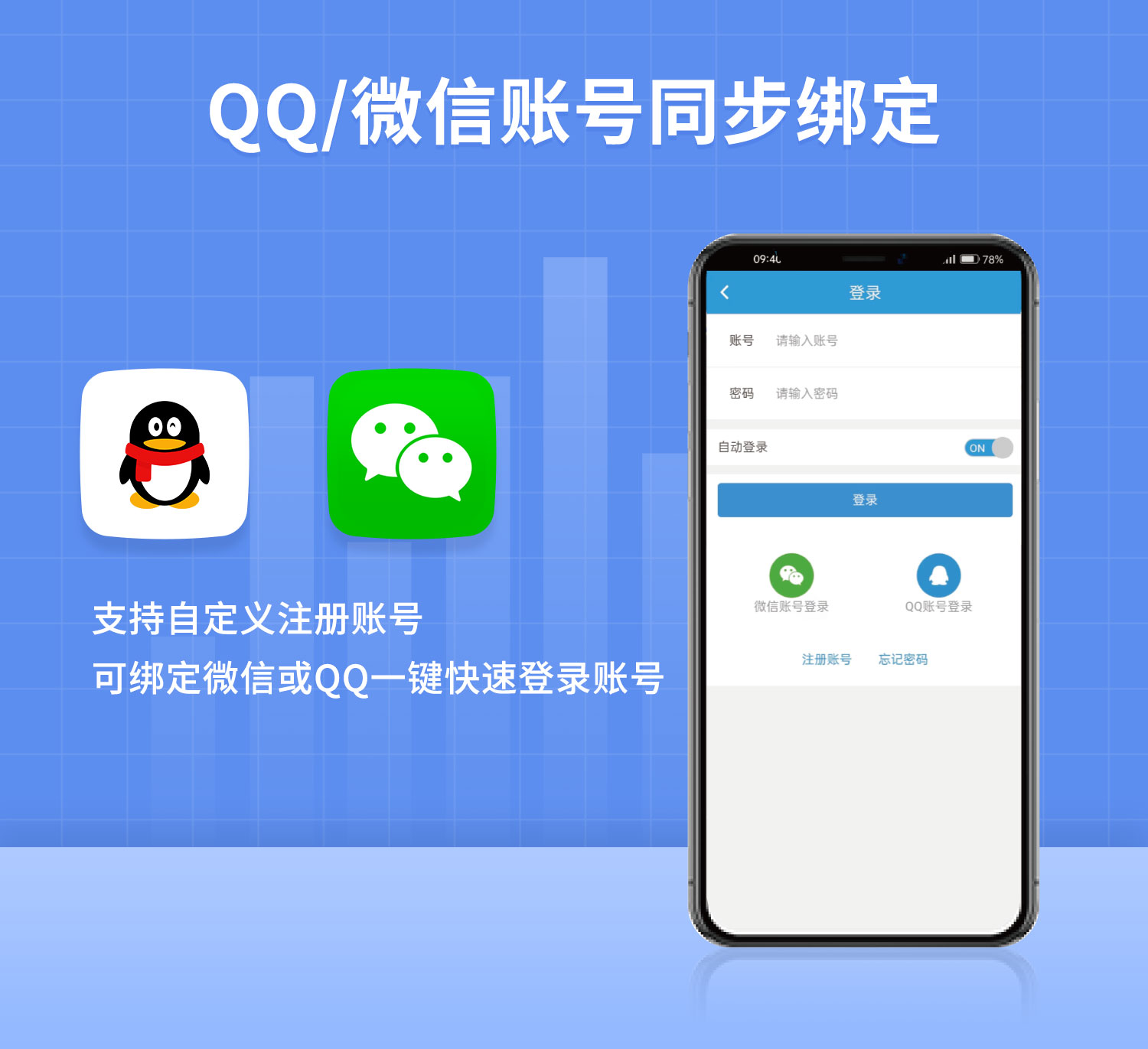

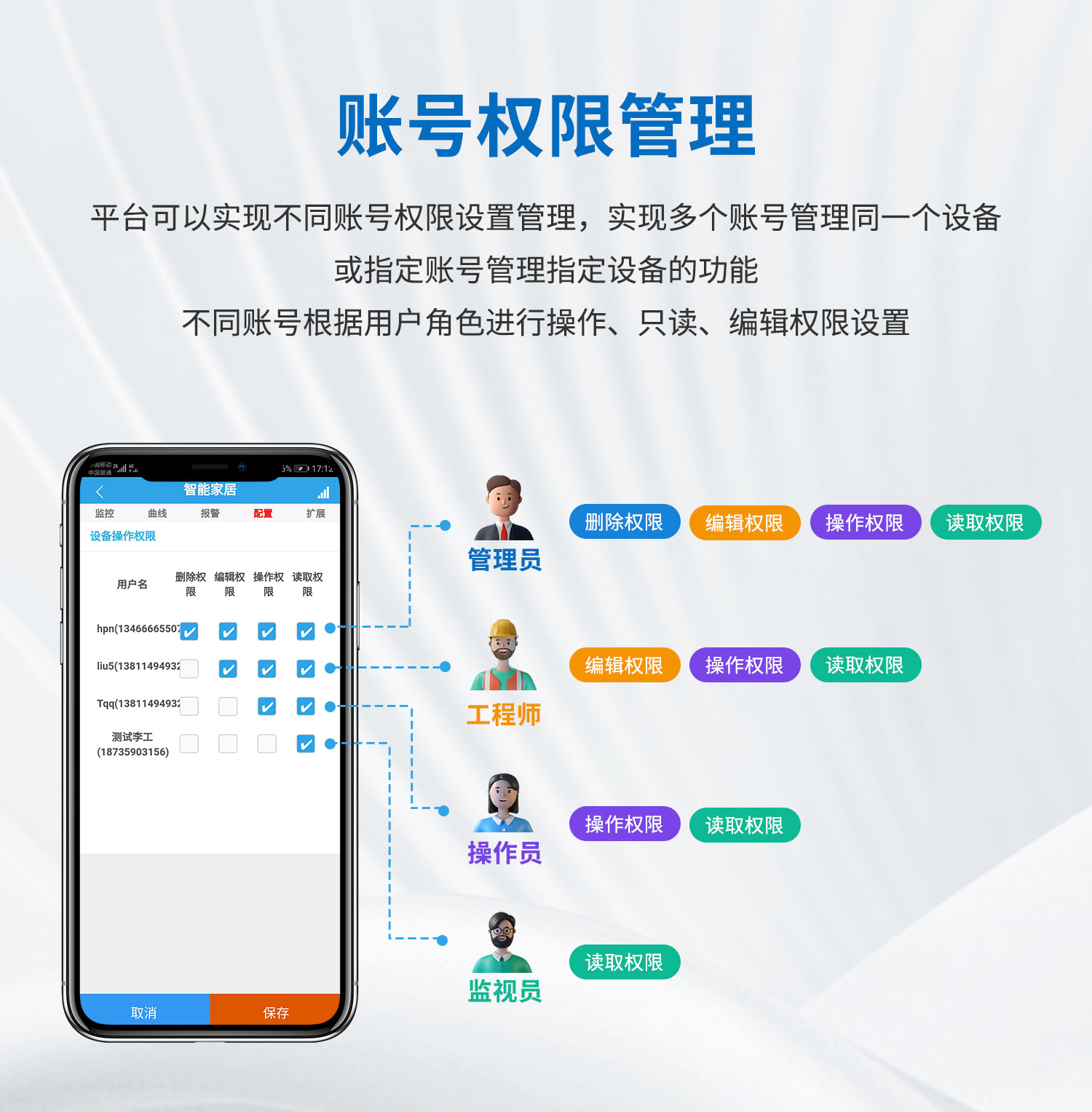

聚英云平台为我公司开发的一款网络平台软件，平台包含手机 APP 平台软件和网页版平台，其中手机 APP 软件又包含 Android 、IOS 两大类，平台以我公司的 DAM 系列网络版设备和GPRS 版设备为应用对象，旨在为用户提供远程控制输出(继电器、开关量)、模拟量(4-20mA 、0-10V 、0-5V)采集、开关量采集等服务，极大方便了用户的需求，服务器由我公司提供，客户可放心使用。

具体操作说明阅读【聚英云平台 GPRS 版使用说明】文档即可;

下载地址：https://www.juyingele.com/software/

十二、开发资料说明

1 、通讯协议说明

本产品支持标准modbus 指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS 协议中文版》 即可。

Modbus 协议说明书下载链接地址：https://www.juyingele.com/software/

2 、Modbus 寄存器说明

线圈寄存器地址表：

备注：

① ：Modbus 设备指令支持下列 Modbus 地址：

00001 至 09999 是离散输出(线圈)

10001 至 19999 是离散输入(触点)

30001 至 39999 是输入寄存器(通常是模拟量输入)

40001 至 49999 是保持寄存器(通常存储设备配置信息)

采用 5 位码格式，第一个字符决定寄存器类型，其余 4 个字符代表地址。地址 1 从 0开始，如 00001 对应 0000。

② ：波特率数值对应表

③ ：继电器状态，通过 30002 地址可以查询，也可以通过 00001---00002 地址来查询，但控制只能使用 00001---00002 地址。

30002 地址数据长度为 16bit 。最多可表示 16 个继电器。

对应结果如下：

即 寄存器 30002 数据 的 bit8 与寄存器 00001 的数据一样。

同理：光耦输入也是如此。寄存器 30003 的 bit8 、bit9 与寄存器 10001 、10002 都对应到指定的硬件上。

寄存器地址按照 PLC 命名规则，真实地址为去掉最高位，然后减一。

3 、指令生成说明

指令可通过“聚英翱翔 DAM 调试软件 ”，勾选调试信息来获取。

指令生成说明：对于下表中没有的指令，用户可以自己根据modbus 协议生成，对于继电器线圈的读写，实际就是对modbus 寄存器中的线圈寄存器的读写，上文中已经说明了继电器寄存器的地址，用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器 1的状态，实际上是对继电器 1 对应的线圈寄存器 00001 的读写操作。

4 、指令列表

5 、指令详解

5.1 、继电器输出

控制 1 路继电器(以第一路开为例，其他通道参照本例)，任意一个字节变动，CRC 校验位会随之变动。

发送码：FE 05 00 00 FF 00 98 35

继电器卡返回信息：

返回码：FE 05 00 00 FF 00 98 35

5.2 、继电器状态

查询4 路继电器

发送码：FE 01 00 00 00 04 29 C6

继电器卡返回信息：

返回码：FE 01 01 00 61 9C

5.3 、光耦输入

查询光耦

发送码：FE 02 00 00 00 05 AC 06

光耦返回信息：

返回码：FE 02 01 01 50 5C

5.4 、模拟量查询

获取到的模拟量数据与实际输入值之间的关系为：实际值=返回值*0.001

查询模拟量 AD 字

发送码：FE 04 00 00 00 05 24 06

模拟返回信息：

返回码：FE 04 02 00 00 AD 24

5.5 、闪开闪闭指令

闪开闪闭指令解析

闪开发送码：FE 10 00 03 00 02 04 00 04 00 0A 41 6B

闪断发送码：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回码：FE 10 00 03 00 02 A5 C7

5.6 、全开全关指令

全开全关指令解析

全开发送码：FE 0F 00 00 00 04 01 FF 31 D2

全断发送码：FE 0F 00 00 00 04 01 00 71 92

全开返回码：FE 0F 00 00 00 04 40 07

全断返回码：FE 0F 00 00 00 04 40 07
