云平台 DAM3208A 网络版远程智能控制器

高速率 | 高精度 | 12位AD

一、产品说明3208A设备是我公司云系列设备中网络版的一种，设备通过连接Internet广域网来进行通讯，使用我司配套的云平台软件可实现远程控制设备功能，每个设

联网方式：4G全网通功能说明：32AI+8AO 版本说明：标准版协议：Modbus TCP/RTU/ASCII 软件说明：免费测试/应用软件二次开发：支持安装方式：35mm导轨或四角螺丝

技术手册在线购买

概述特点性能参数相关下载订购方式视频教程常见问题技术应用系列产品

一、产品说明

3208A设备是我公司云系列设备中网络版的一种，设备通过连接Internet广域网来进行通讯，使用我司配套的云平台软件可实现远程控制设备功能，每个设备具有唯一ID号方便用户进行二次开发使用。

二、产品特点

供电电压DC7-30V;

32路12位分辨率模拟量输入;

通讯接口支持无线WIFI+RJ45以太网口;

WIFI支持2.4Ghz频段网络;

以太网默认为10M接口;

通信波特率：1200,2400,4800,9600,19200,38400,57600,115200;

通信协议：支持标准modbus RTU/TCP协议;

支持用户二次开发。

三、产品功能

32路12位分辨率模拟量输入;

可实现远距离操控;

支持局域网和外网控制使用;

支持UDP/TCP工作模式;

支持Client 、Server模式;

支持透传、力控、组态王、Modbus tcp连接;

四、主要参数

触点容量	10A/30VDC 10A/250VAC
耐久性	10万次
通讯接口	WIFI+RJ45以太网口
网口参数	默认10M
	默认IP：192.168.1.232
	默认端口号：10000
	默认工作模式：TCP Server
	复位操作：长按复位按键12s
WIFI参数	默认AP名称：JY_（代表随机数字字母组合）
	AP默认IP：192.168.10.1
	默认端口：10000
	默认工作模式：TCP Server
	复位操作：长按复位按键6s
额定电压	DC 7-40V
电源指示	1路红色LED指示（不通信时常亮，通信时闪烁）
输出指示	16路红色LED指示
温度范围	工业级，-40℃～85℃
尺寸	1809441mm
重量	330g
默认通讯格式	9600,n,8,1
波特率	1200,2400,4800,9600,19200,38400,57600,115200
软件支持	配套配置软件、app控制软件，平台软件；支持各家组态软件；支持Labviewd等

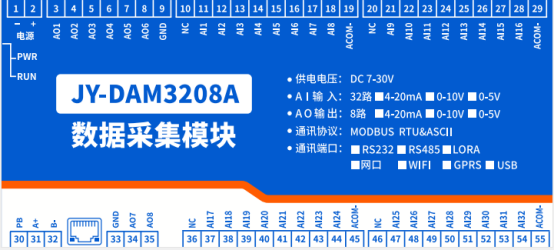

五、接口说明

六、通讯接线说明

设备使用基于Internet广域网进行远程通讯，通过配置参数面向我司云服务器ems.jydtu.com，端口号60001进行通讯。

七、快速使用说明

1、扫码下载安装软件，注册账号，扫码添加设备。

2、选择WIFI或网口通讯方式

3、WIFI网口配置手册

下载地址：https://www.juyingele.com/download/JYCloud_NET-WIFI.pdf

八、硬件说明

1、模拟量接线示意图

模拟量输出接线：

GND为输出负极，AO1~AO8为信号正极

模拟量输入接线示意图

IN为信号正，COM-为信号负

二线制：

三线制：

四线制：

九、平台软件说明

聚英云平台为我公司开发的一款物联网云平台，平台包含手机APP软件和WEB版平台，其中手机APP软件包含Android、IOS两大类，平台以我公司的DAM系列网络版设备和GPRS版设备为应用对象，旨在为用户提供远程控制输出(继电器、开关量)、模拟量(4-20mA、0-10V、0-5V)采集、开关量采集等服务，极大方便了用户的需求。

电脑端WEB平台地址：https://www.juyingiot.com/web/std/manager/#/

十、开发说明

云系列设备支持二次开发，有两种方式：

一：是设备直接面向用户自己得的服务器地址或第三方服务器，提供设备的通讯协议和指令，服务器端通讯流程说明。用户需要独立开发服务器端软件，app小程序等前端平台软件;

二：调用我司云平台API接口，用户只需要开发前端软件例如小程序，app，WEB平台，PC端软件等，可以减少80%的工作量和难度。

调用API接口开发需要通过WEB平台后台进行自主授权申请。

十一、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》即可。

Modbus协议说明书下载链接地址

https://www.juyingele.com/download/Modbus_Protocol.zip

2、Modbus寄存器说明

本控制卡主要为寄存器，主要支持以下指令码：3、4

指令码	含义
3	模拟量输出
4	读取模拟量

寄存器地址表：

寄存器名称		寄存器地址		说明
模拟量输入
输入1	模拟量输入 4号指令		3x0001		第一路输入
输入2			3x0002		第二路输入
输入3			3x0003		第三路输入
输入4			3x0004		第四路输入
输入5			3x0005		第五路输入
输入6			3x0006		第六路输入
输入7			3x0007		第七路输入
输入8			3x0008		第八路输入
输入9			3x0009		第九路输入
输入10			3x0010		第十路输入
输入11			3x0011		第十一路输入
输入12			3x0012		第十二路输入
输入13			3x0013		第十三路输入
输入14			3x0014		第十四路输入
输入15			3x0015		第十五路输入
输入16			3x0016		第十六路输入
输入17			3x0017		第十七路输入
输入18			3x0018		第十八路输入
输入19			3x0019		第十九路输入
输入20			3x0020		第二十路输入
输入21			3x0021		第二十一路输入
输入22			3x0022		第二十二路输入
输入23			3x0023		第二十三路输入
输入24			3x0024		第二十四路输入
输入25			3x0025		第二十五路输入
输入26			3x0026		第二十六路输入
输入27			3x0027		第二十七路输入
输入28			3x0028		第二十八路输入
输入29			3x0029		第二十九路输入
输入30			3x0030		第三十路输入
输入31			3x0031		第三十一路输入
输入32			3x0032		第三十二路输入
模拟量输出
输出1	模拟量输出 3号指令		4x0001		第一路输出
输出2			4x0002		第二路输出
输出3			4x0003		第三路输出
输出4			4x0004		第四路输出
输出5			4x0005		第五路输出
输出6			4x0006		第六路输出
输出7			4x0007		第七路输出
输出8			4x0008		第八路输出
配置参数
通信波特率	保持寄存器		4x1001		见下表波特率数值对应表，默认为0，支持0-5，该寄存器同时决定RS232和RS485的通信波特率
备用			4x1002		备用，用户不可写入任何值。
偏移地址			4x1003		设备地址=偏移地址+拨码开关地址
工作模式			4x1004		用户可以使用，存储用户数据
延迟时间			4x1005		用户可以使用，存储用户数据

备注：

①：Modbus设备指令支持下列Modbus地址：

00001至09999是离散输出(线圈)

10001至19999是离散输入(触点)

30001至39999是输入寄存器(通常是模拟量输入)

40001至49999是保持寄存器(通常存储设备配置信息)

采用5位码格式，第一个字符决定寄存器类型，其余4个字符代表地址。地址1从0开始，如00001对应0000。

波特率数值对应表

数值	波特率
0	9600
1	2400
2	4800
3	9600
4	19200
5	38400

3、相关指令

查询第1路模拟量	FE 04 00 00 00 01 25 C5
返回信息	FE 04 02 00 00 AD 24
查询第2路模拟量	FE 04 00 01 00 01 74 05
查询第3路模拟量	FE 04 00 02 00 01 84 05
查询第4路模拟量	FE 04 00 03 00 01 D5 C5
查询第5路模拟量	FE 04 00 04 00 01 64 04
查询第6路模拟量	FE 04 00 05 00 01 35 C4
查询第7路模拟量	FE 04 00 06 00 01 C5 C4
查询第8路模拟量	FE 04 00 07 00 01 94 04
查询第9路模拟量	FE 04 00 08 00 01 A4 07
查询第10路模拟量	FE 04 00 09 00 01 F5 C7
查询第11路模拟量	FE 04 00 0A 00 01 05 C7
查询第12路模拟量	FE 04 00 0B 00 01 54 07
查询第13路模拟量	FE 04 00 0C 00 01 E5 C6
查询第14路模拟量	FE 04 00 0D 00 01 B4 06
查询第15路模拟量	FE 04 00 0E 00 01 44 06
查询第16路模拟量	FE 04 00 0F 00 01 15 C6
查询第17路模拟量	FE 04 00 10 00 01 24 00
查询第18路模拟量	FE 04 00 11 00 01 75 C0
查询第19路模拟量	FE 04 00 12 00 01 85 C0
查询第20路模拟量	FE 04 00 13 00 01 D4 00
查询第21路模拟量	FE 04 00 14 00 01 65 C1
查询第22路模拟量	FE 04 00 15 00 01 34 01
查询第23路模拟量	FE 04 00 16 00 01 C4 01
查询第24路模拟量	FE 04 00 17 00 01 95 C1
查询第25路模拟量	FE 04 00 18 00 01 A5 C2
查询第26路模拟量	FE 04 00 19 00 01 F4 02
查询第27路模拟量	FE 04 00 1A 00 01 04 02
查询第28路模拟量	FE 04 00 1B 00 01 55 C2
查询第29路模拟量	FE 04 00 1C 00 01 E4 03
查询第30路模拟量	FE 04 00 1D 00 01 B5 C3
查询第31路模拟量	FE 04 00 1E 00 01 45 C3
查询第32路模拟量	FE 04 00 1F 00 01 14 03
查询第1~32路模拟量	FE 04 00 00 00 20 E5 DD

4、指令详解

4.1、模拟量输入

1：查询模拟量

获取到的模拟量数据与实际输入值之间的关系为：实际值=返回值*0.001

发送码：FE 04 00 00 00 01 25 C5

字段	含义	备注
FE	设备地址
04	04指令	查询输入寄存器指令
00 00	起始地址	要查询的第一路模拟量寄存器地址
00 01	查询数量	要查询的模拟量数量
25 C5	CRC16

模拟返回信息：

返回码：FE 04 02 00 00 AD 24

字段	含义	备注
FE	设备地址
04	04指令	返回指令：如果查询错误，返回0x82
02	字节数	返回状态信息的所有字节数
00 00	查询的AD字	0x0227，即十进制551，为查询的模拟量的值
AD 24	CRC16

4.2、模拟量输出

设置第一路模拟量输出

设置输出值与实际值之间的关系是：输出值=实际值*100，如设置输出4ma，需写入400。

FE 06 00 00 03 20 CD 2D

字段	含义	备注
FE	设备地址
06	06指令	模拟量输出
00 00	地址	要设置第一路模拟量寄存器地址
03 20	数值	要设置的模拟量数值
CD 2D	CRC16

模拟返回信息：

FE 06 00 00 03 20 CD 2D

字段	含义	备注
FE	设备地址
06	04指令	模拟量输出
00 00	地址	要设置第一路模拟量寄存器地址
03 20	数值	要设置的模拟量数值
CD 2D	CRC16

4.3、设置多路模拟量输出

FE 10 00 00 00 08 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 13 3D

字段	含义	备注
FE	设备地址
10	10指令	写多路输出寄存器指令
00 00	地址	输出的第一路模拟量寄存器地址
00 08	输出数量	模拟量输出的数量
10	字节数	设置输出字节数
00 00 ...... 00 00	模拟量输出值	第1路模拟量输出 ...... 第8路模拟量输出
13 3D	CRC16	校验位

模拟返回信息：

FE 10 00 00 00 08 D5 C0

字段	含义	备注
FE	设备地址
10	10指令	写多路输出寄存器指令
00 00	地址	要查询的第一路模拟量寄存器地址
00 08	输出数量	模拟量输出的数量
D5 C0	CRC16

触点容量	10A/30VDC 10A/250VAC
耐久性	10万次
通讯接口	WIFI+RJ45以太网口
网口参数	默认10M
	默认IP：192.168.1.232
	默认端口号：10000
	默认工作模式：TCP Server
	复位操作：长按复位按键12s
WIFI参数	默认AP名称：JY_（代表随机数字字母组合）
	AP默认IP：192.168.10.1
	默认端口：10000
	默认工作模式：TCP Server
	复位操作：长按复位按键6s
额定电压	DC 7-40V
电源指示	1路红色LED指示（不通信时常亮，通信时闪烁）
输出指示	16路红色LED指示
温度范围	工业级，-40℃～85℃
尺寸	1809441mm
重量	330g
默认通讯格式	9600,n,8,1
波特率	1200,2400,4800,9600,19200,38400,57600,115200
软件支持	配套配置软件、app控制软件，平台软件；支持各家组态软件；支持Labviewd等
