供电电压DC7-40V;
继电器输出触点隔离;
通讯接口支持网口;
通信波特率:1200,2400,4800,9600,19200,38400,57600,115200(可以通过软件修改,默认9600);
通信协议:支持标准modbus RTU协议;
具有闪开、闪断功能,可以在指令里边带参数、操作继电器开一段时间自动关闭。

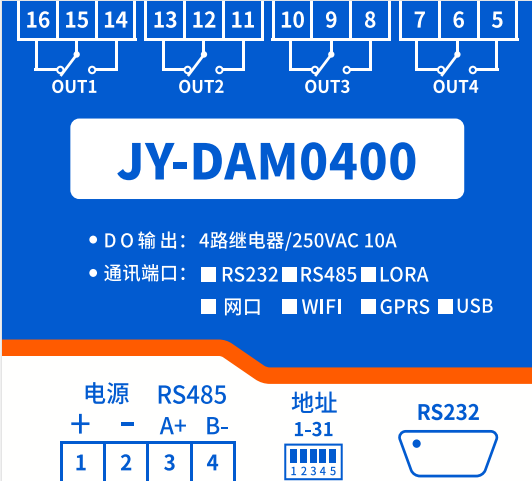

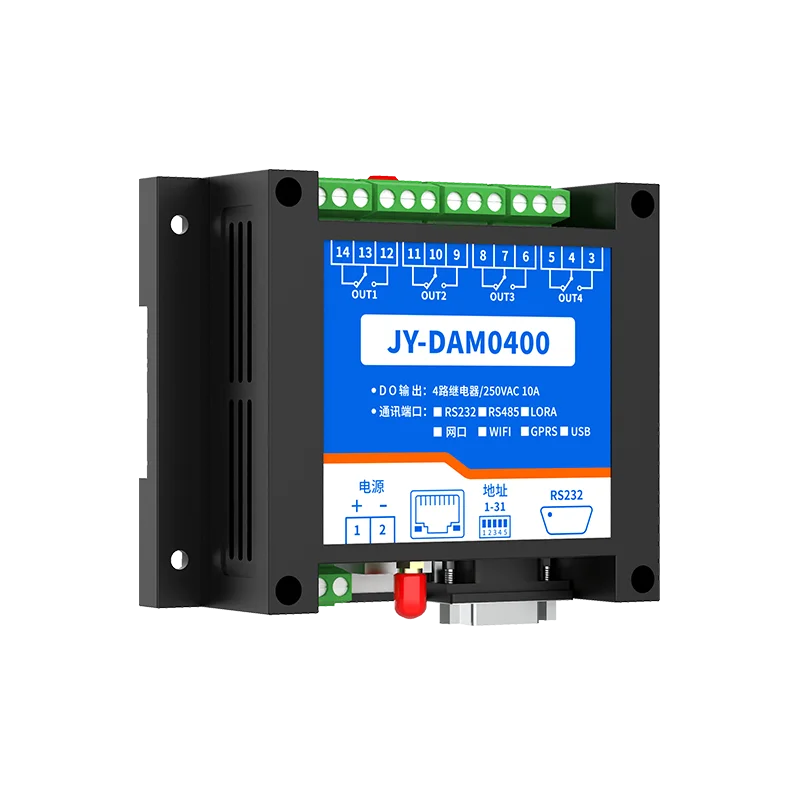

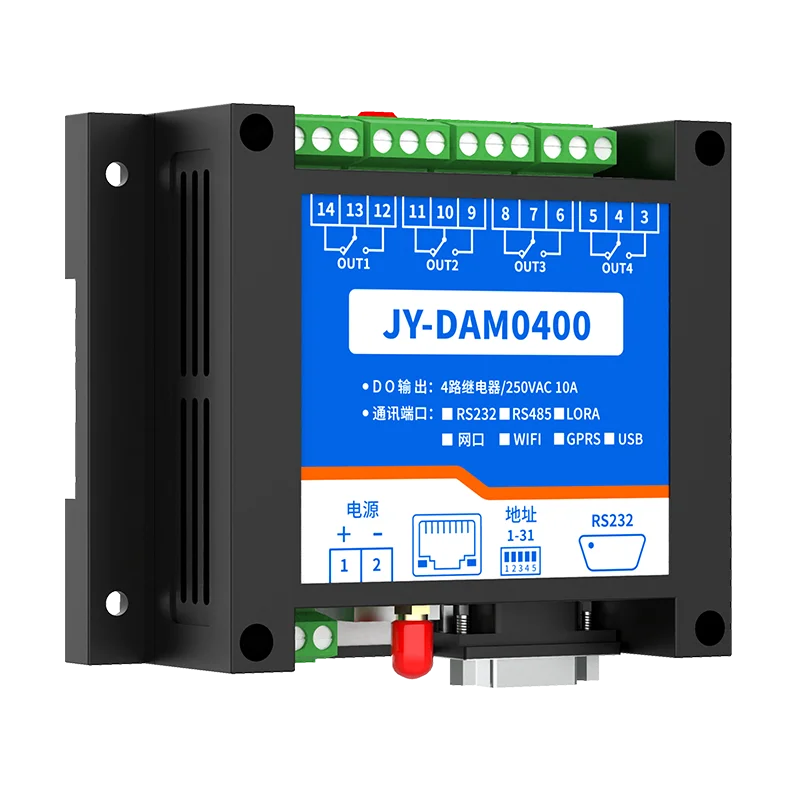

四路继电器控制;
通过网线远距离操控。
|
型号 |
modbus |
RS232 |
RS485 |
USB |
RJ45 |
继电器 |
|
DAM0400-NET |
● |
● |
4 |
|
参数 |
说明 |
|
触点容量 |
10A/30VDC 10A/250VAC |
|
耐久性 |
10万次 |
|
数据接口 |
RJ45以太网口、WIFI |
|
额定电压 |
DC 7-40V |
|
电源指示 |
1路红色LED指示(不通信时常亮,通信时闪烁) |
|
输出指示 |
4路红色LED指示 |
|
温度范围 |
工业级,-40℃~85℃ |
|
尺寸 |
115*95*41mm |
|
重量 |
330g |
|
默认通讯格式 |
9600,n,8,1 |
|
波特率 |
1200,2400,4800,9600,19200,38400,57600,115200 |
|
软件支持 |
配套配置软件、控制软件; |

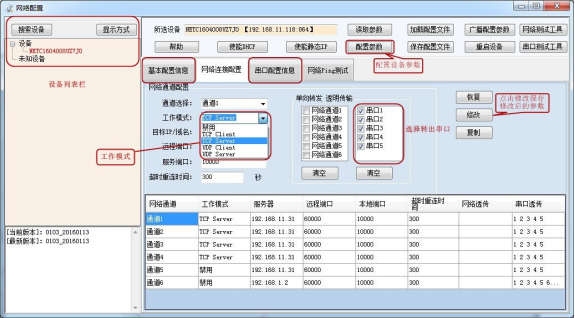

使用“以太网配置软件”(相关下载内下载),配置设备的设备地址及设备的网络通信模式。
详细配置方法参见“以太网配置软件使用说明”文档。
https://www.juyingele.com/download/JYNetConfig.zip

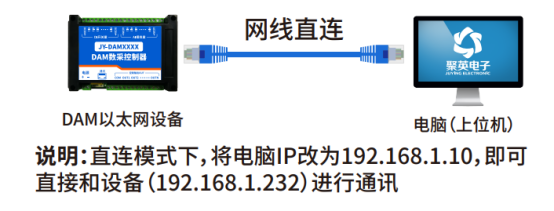

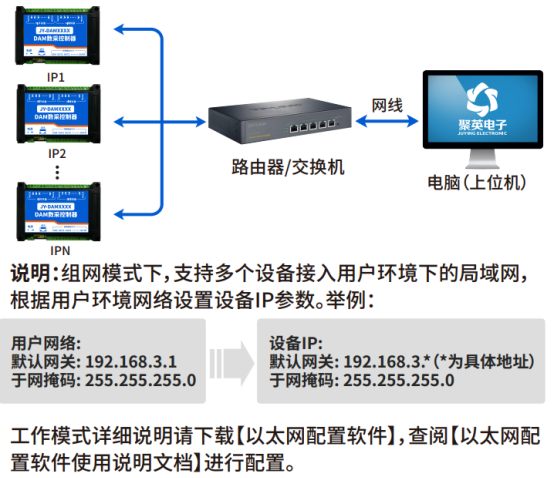

设备参数配置完毕,通过建立虚拟串口或网络调试助手进行测试。
手动模式:对继电器每操作一次,继电器则翻转一次(闭合时断开,断开时闭合);
闪开模式:对继电器每操作一次,继电器则闭合1秒(实际时间【单位秒】=设置数字*0.1)后自行断开;
闪断模式:对继电器每操作一次,继电器则断开1.秒(时间可调)后自行闭合;
打开“聚英翱翔DAM调试软件”点击继电器模式后面下拉箭头进行模式的选择。(后边时间可自行设置,实际时间=填写数字*0.1【单位秒】)

本产品支持标准modbus指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。
Modbus协议中文版参考:https://www.juyingele.com/download/Modbus_poll.zip
本产品支持modbus RTU 格式。
本控制卡主要为线圈寄存器,主要支持以下指令码:1、5、15
|
指令码 |
含义 |
|
1 |
读线圈寄存器 |
|
5 |
写单个线圈 |
|
15 |
写多个线圈寄存器 |
线圈寄存器地址表:
|
寄存器名称 |
寄存器地址 |
说明 |
|
|
线圈控制 |
|||
|
线圈1 |
写线圈 1号指令码 |
0x0001 |
第一路继电器输出 |
|
线圈2 |
0x0002 |
第二路继电器输出 |
|
|
线圈3 |
0x0003 |
第三路继电器输出 |
|
|
线圈4 |
0x0004 |
第四路继电器输出 |
|
|
配置参数 |
|||
|
通信波特率 |
保持寄存器 |
41001 |
见下表波特率数值对应表,默认为0,支持0-5,该寄存器同时决定RS232和RS485的通信波特率 |
|
备用 |
41002 |
备用,用户不可写入任何值。 |
|
|
偏移地址 |
41003 |
设备地址=偏移地址+拨码开关地址 |
|
|
工作模式 |
41004 |
用户可以使用,存储用户数据 |
|
|
延迟时间 |
41005 |
用户可以使用,存储用户数据 |
|
备注:
①:Modbus设备指令支持下列Modbus地址:
00001至09999是离散输出(线圈)
10001至19999是离散输入(触点)
30001至39999是输入寄存器(通常是模拟量输入)
40001至49999是保持寄存器(通常存储设备配置信息)
采用5位码格式,第一个字符决定寄存器类型,其余4个字符代表地址。地址1从0开始,如00001对应0000。
波特率数值对应表
|
数值 |
波特率 |
|
0 |
9600 |
|
1 |
2400 |
|
2 |
4800 |
|
3 |
9600 |
|
4 |
19200 |
|
5 |
38400 |
③:继电器状态,通过30002地址可以查询,也可以通过00001---00002地址来查询,但控制只能使用00001---00002地址。
30002地址数据长度为16bit。最多可表示16个继电器。
对应结果如下:
|
Bit |
15 |
14 |
13 |
12 |
11 |
10 |
9 |
8 |
7 |
6 |
5 |
4 |
3 |
2 |
1 |
0 |
|
继电器位置 |
8 |
7 |
6 |
5 |
4 |
3 |
2 |
1 |
16 |
15 |
14 |
13 |
12 |
11 |
10 |
9 |
即 寄存器30009数据 的bit8 与寄存器00001的数据一样。
同理:光耦输入也是如此。寄存器30003的bit8、bit9 与寄存器10001、10002都对应到指定的硬件上。
寄存器地址按照PLC命名规则,真实地址为去掉最高位,然后减一。
应用举例及其说明:本机地址除了偏移地址地址之外,还有默认的254为广播地址。当总线上只有一个设备时,无需关心拨码开关地址,直接使用254地址即可,当总线上有多个设备时通过拨码开关选择为不同地址,发送控制指令时通过地址区别。
注意:RS232总线为1对1总线,即总线上只能有两个设备,例如电脑与继电器板卡,只有485总线才可以挂载多个设备。
指令可通过“聚英翱翔DAM调试软件”,的调试信息来获取。

指令生成说明:对于下表中没有的指令,用户可以自己根据modbus协议生成,对于继电器线圈的读写,实际就是对modbus寄存器中的线圈寄存器的读写,上文中已经说明了继电器寄存器的地址,用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态,实际上是对继电器1对应的线圈寄存器00001的读写操作。
|
情景 |
RTU格式(16进制发送) |
|
查询四路状态 |
FE 01 00 00 00 04 29 C6 |
|
查询指令返回信息 |
FE 01 01 00 61 9C |
|
控制第一路开 |
FE 05 00 00 FF 00 98 35 |
|
控制返回信息 |
FE 05 00 00 FF 00 98 35 |
|
控制第一路关 |
FE 05 00 00 00 00 D9 C5 |
|
控制返回信息 |
FE 05 00 00 00 00 D9 C5 |
|
控制第二路开 |
FE 05 00 01 FF 00 C9 F5 |
|
控制第二路关 |
FE 05 00 01 00 00 88 05 |
|
控制第三路开 |
FE 05 00 02 FF 00 39 F5 |
|
控制第三路关 |
FE 05 00 02 00 00 78 05 |
|
控制第四路开 |
FE 05 00 03 FF 00 68 35 |
|
控制第四路关 |
FE 05 00 03 00 00 29 C5 |
控制1路继电器(以第一路开为例,其他通道参照本例)
发送码:FE 05 00 00 FF 00 98 35
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
这里为广播地址 |
|
05 |
05指令 |
单个控制指令 |
|
00 00 |
地址 |
要控制继电器寄存器地址 |
|
FF 00 |
指令 |
继电器开的动作 |
|
98 35 |
CRC16 |
前6字节数据的CRC16校验和 |
继电器卡返回信息:
返回码:FE 05 00 00 FF 00 98 35
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
这里为广播地址 |
|
05 |
05指令 |
单个控制指令 |
|
00 00 |
地址 |
要控制继电器寄存器地址 |
|
FF 00 |
指令 |
继电器开的动作 |
|
98 35 |
CRC16 |
前6字节数据的CRC16校验和 |
查询4路继电器
发送吗:FE 01 00 00 00 04 29 C6
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
这里为广播地址 |
|
01 |
01指令 |
查询继电器状态指令 |
|
00 00 |
起始地址 |
要查询的第一个继电器寄存器地址 |
|
00 04 |
查询数量 |
要查询的继电器数量 |
|
29 C6 |
CRC16 |
前6字节数据的CRC16校验和 |
继电器卡返回信息:
返回码:FE 01 01 00 61 9C
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
|
01 |
01指令 |
返回指令:如果查询错误,返回0x81 |
|
01 |
字节数 |
返回状态信息的所有字节数。1+(n-1)/8
|
|
00 |
查询的状态 |
返回的继电器状态。 Bit0:第一个继电器状态 Bit1:第二个继电器状态 。。。。。。。 Bit7:第八个继电器状态 |
|
61 9C |
CRC16 |
前6字节数据的CRC16校验和 |
闪开闪闭指令解析
闪开发送码:FE 10 00 03 00 02 04 00 04 00 0A 00 D8
闪断发送码:FE 10 00 03 00 02 04 00 02 00 14 21 62
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
|
10 |
10指令 |
查询输入寄存器指令 |
|
00 03 |
继电器地址 |
要控制的器地址 |
|
00 02 |
控制命令数量 |
要对继电的命令个数 |
|
04 |
字节数 |
控制信息命令的的所有字节数。1+(n-1)/8 |
|
00 04/00 02 |
指令 |
闪开闪闭指令 |
|
00 0A |
延时时间 |
00 0A为十六进制换为十进制则为间隔时间 |
|
00 D8 |
CRC16 |
返回码:FE 10 00 03 00 02 A5 C7
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
|
10 |
10指令 |
返回指令:如果查询错误,返回0x82 |
|
00 03 |
设备地址 |
查询设备的地址 |
|
00 02 |
接收命令数 |
设备接受的命令个数 |
|
A5 C7 |
CRC16 |
校验位 |
全开全关指令解析
全开发送码:FE 0F 00 00 00 04 01 FF 31 D2
全断发送码:FE 0F 00 00 00 04 01 00 71 92
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
|
0F |
0F指令 |
返回指令:如果查询错误,返回0x82 |
|
00 00 |
起始地址 |
|
|
00 04 |
控制数量 |
控制的继电器数量 |
|
01 |
字节数 |
发送命令字节数 |
|
FF (或00) |
全开全关命令 |
FF 全开命令 00 全关命令 |
|
31 D2(或71 92) |
CRC16 |
校验位 |
全断全开返回码:FE 0F 00 00 00 04 40 07
|
字段 |
含义 |
备注 |
|
FE |
设备地址 |
|
|
0F |
0F指令 |
返回指令:如果查询错误,返回0x82 |
|
00 00 |
起始地址 |
|
|
00 04 |
数量 |
返回信息的继电器数量 |
|
40 07 |
CRC16 |
校验位 |

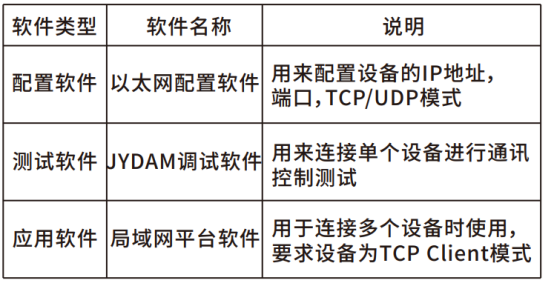

以太网配置软件:https://www.juyingele.com/download/JYNetConfig.zip
JYDAM调试软件:https://www.juyingele.com/download/JYDAMSoftware.zip
局域网平台软件:https://www.juyingele.com/download/LAN_Platform_Software.zip
1、232通讯,设备控制无响应,不动作
设备与上位机进行通信使用的是232直连线。即RX对RX,TX对TX,GND对GND
2、继电器只能开不能关
读取地址是否读到的是实际设备地址,调试信息栏内是否有返回指令,返回指令是否正确,如果读取地址失败,没有返回指令或返回指令异常,检查通讯线和通讯转换器
3、485总线上挂有多个设备时,每个设备地址不能一样,不能使用广播地址254来进行通讯。
广播地址在总线上只有一个设备时可以使用,大于1个设备时请以拨码开关区分地址来控制,否则会因为模块在通信数据的判断不同步上导致指令无法正确执行。
|
