一、产品特点

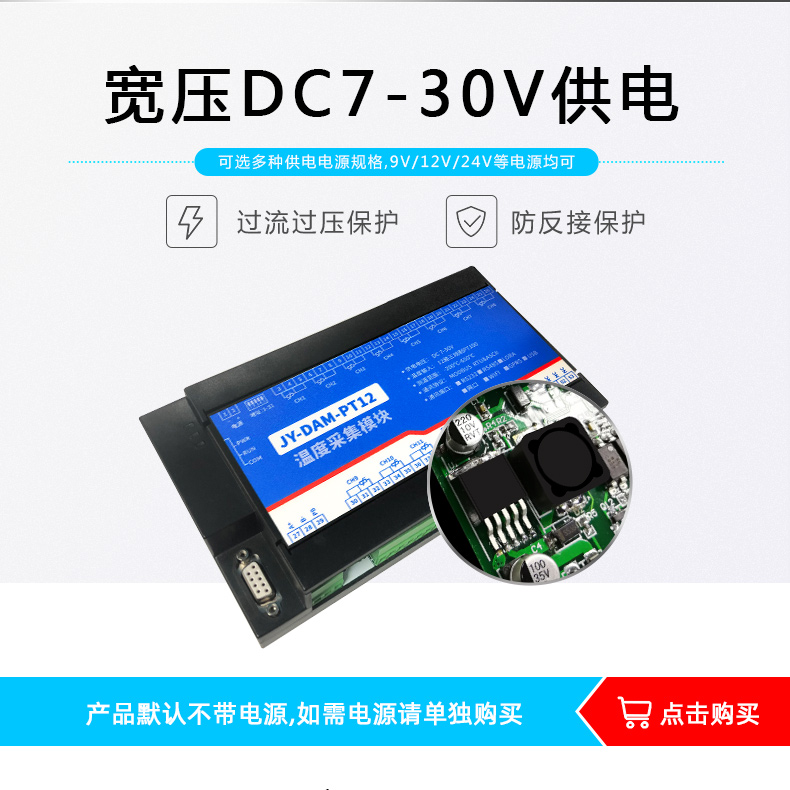

l DC7-30V;

l 通讯接口支持无线 WIFI+RJ45 以太网口;

l WIFI 支持 2.4Ghz 频段网络;

l 以太网默认为 10M 接口;

l 通信波特率： 1200,2400,4800,9600, 19200,38400,57600, 115200(可以通过软件修改，默认 9600);

l 通信协议：支持标准modbus RTU 协议;

l 测量芯片采用24 位 AD 转换器,精度可做到 0.02 度。

二、产品功能

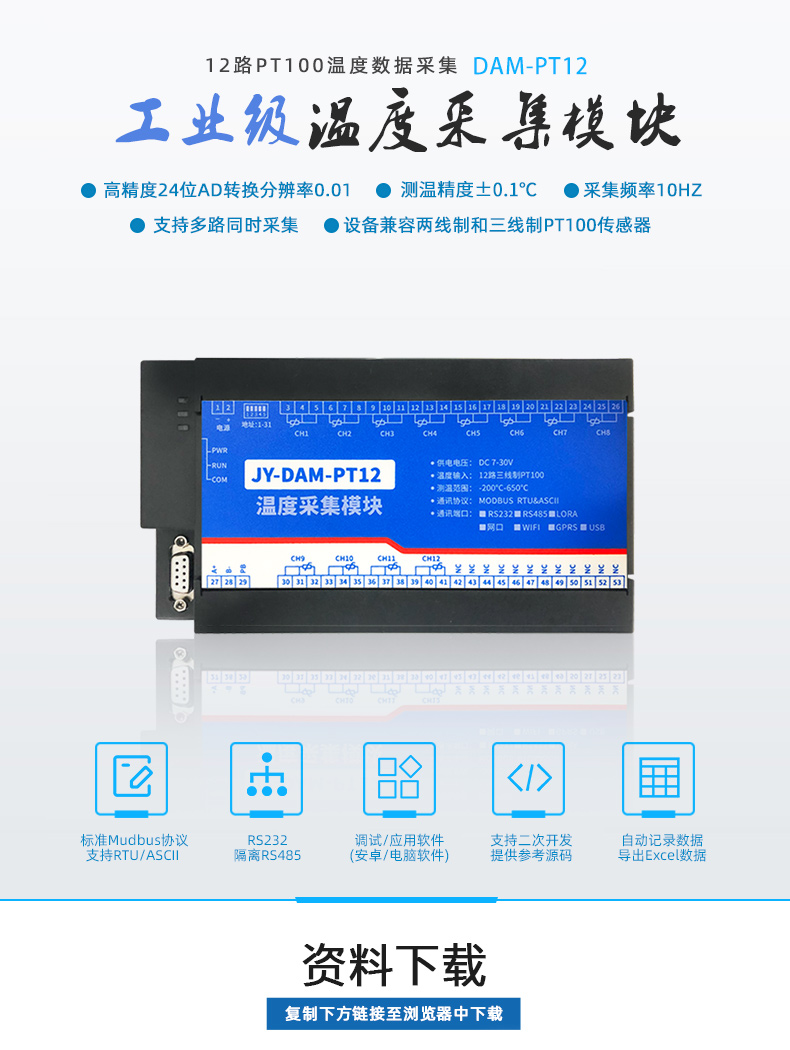

l 12 路 PT100 采集通道，二线制 PT100 传感器。

l 支持 5 位寻址地址;

l 支持波特率 1200,2400,4800,9600, 19200,38400,57600, 115200;

l 同时支持局域网和外网控制使用;

l 支持 UDP/TCP 工作模式;

l 支持 Client 、Server 模式;

l 支持透传、力控、组态王、Modbus tcp 连接;

三、产品选型

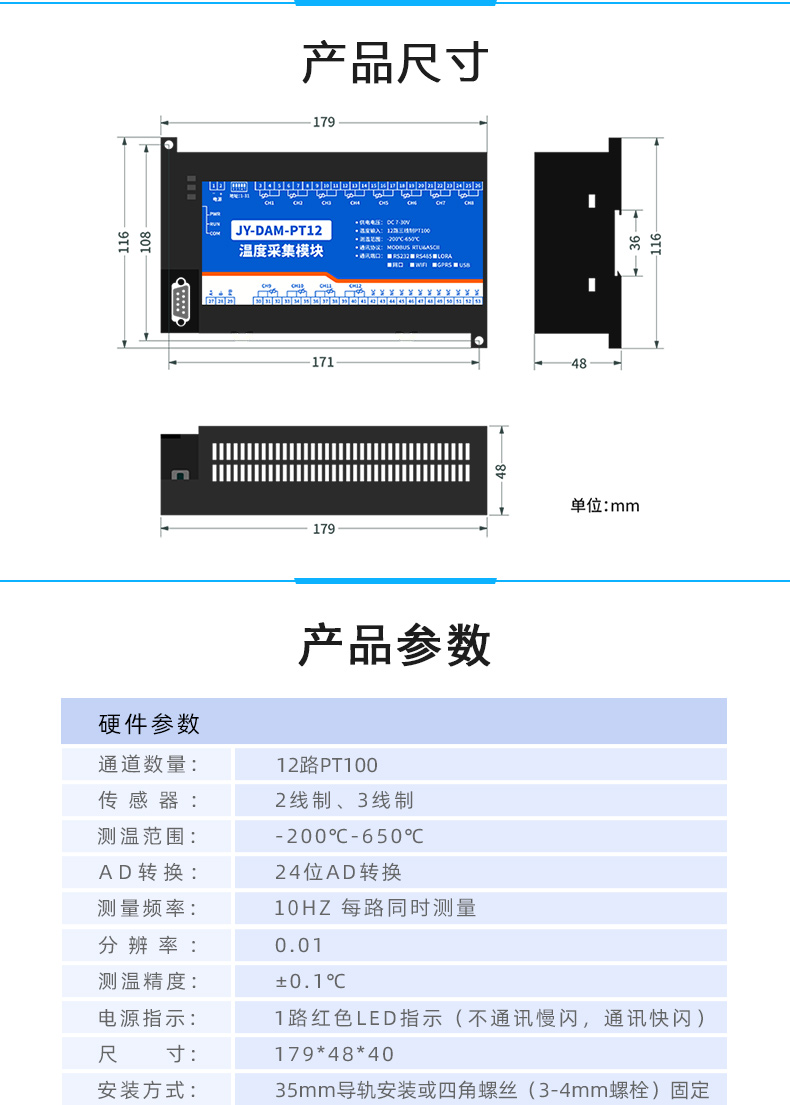

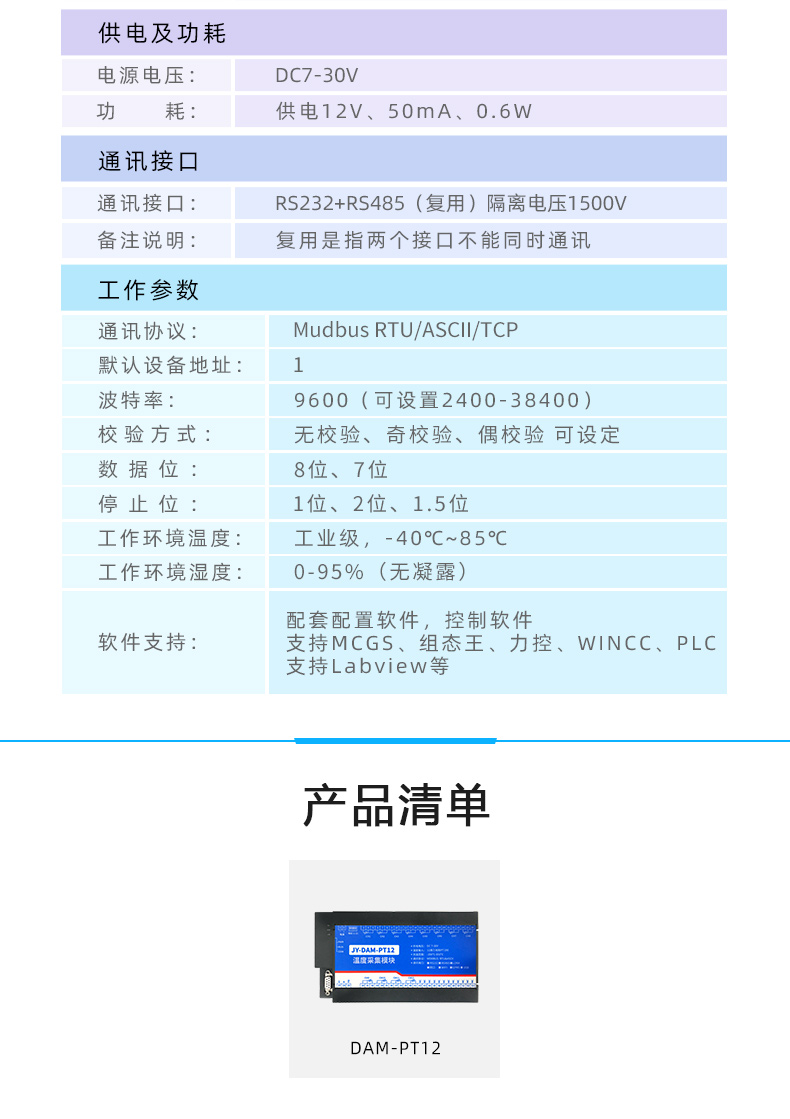

四、主要参数

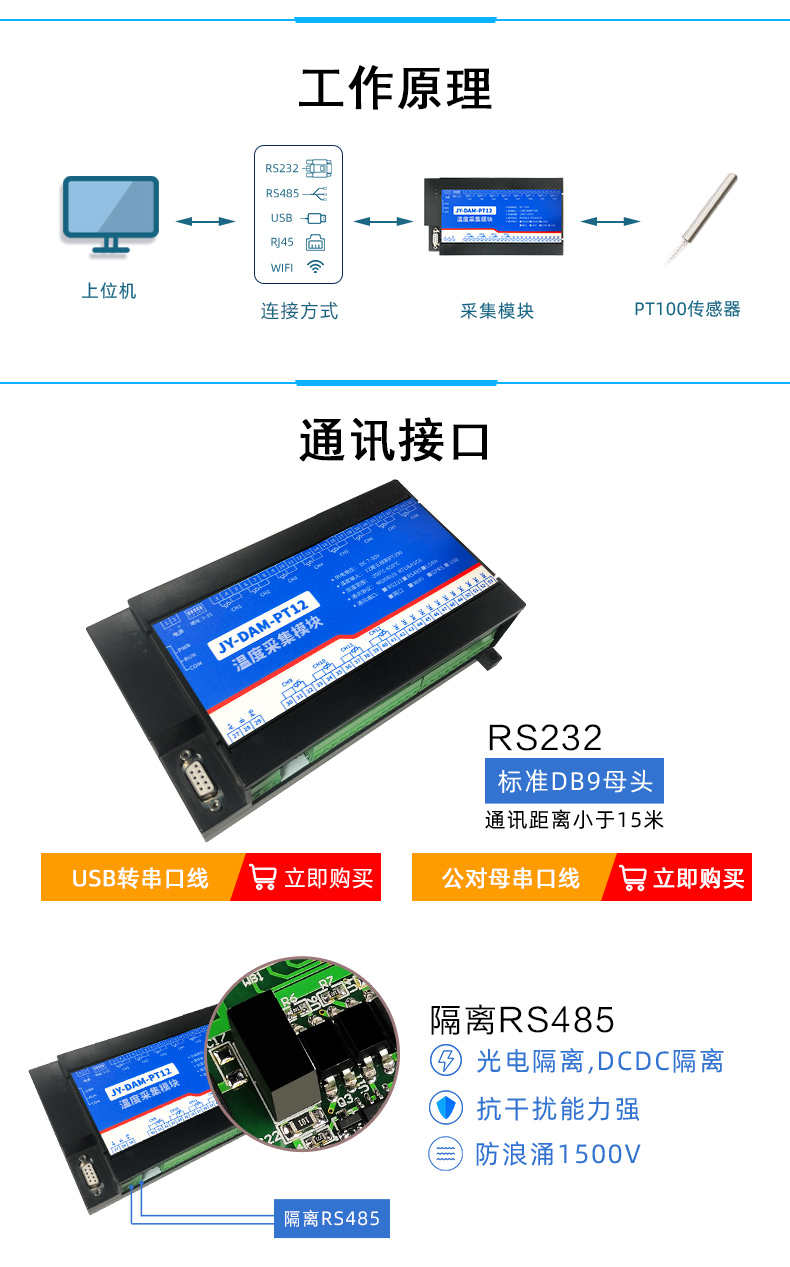

五、接口说明

六、通讯说明

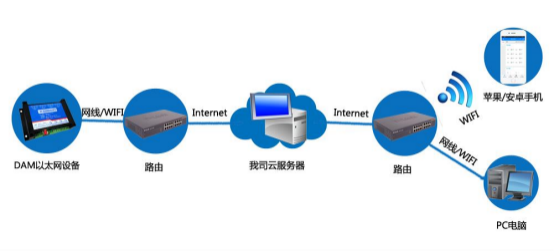

设备使用基 于 Internet 广域 网进 行远程通讯 ， 通过配置参数面 向我 司 云服务器ems.jydtu.com，端口号 60001 进行通讯。

七、快速使用说明

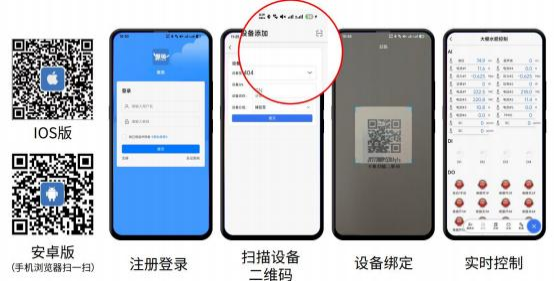

1 、扫码下载安装软件，注册账号，扫码添加设备。

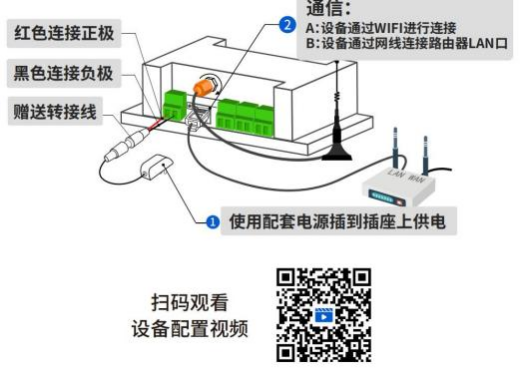

2 、选择 WIFI 或网口通讯方式

3 、WIFI 网口配置手册

八、硬件说明

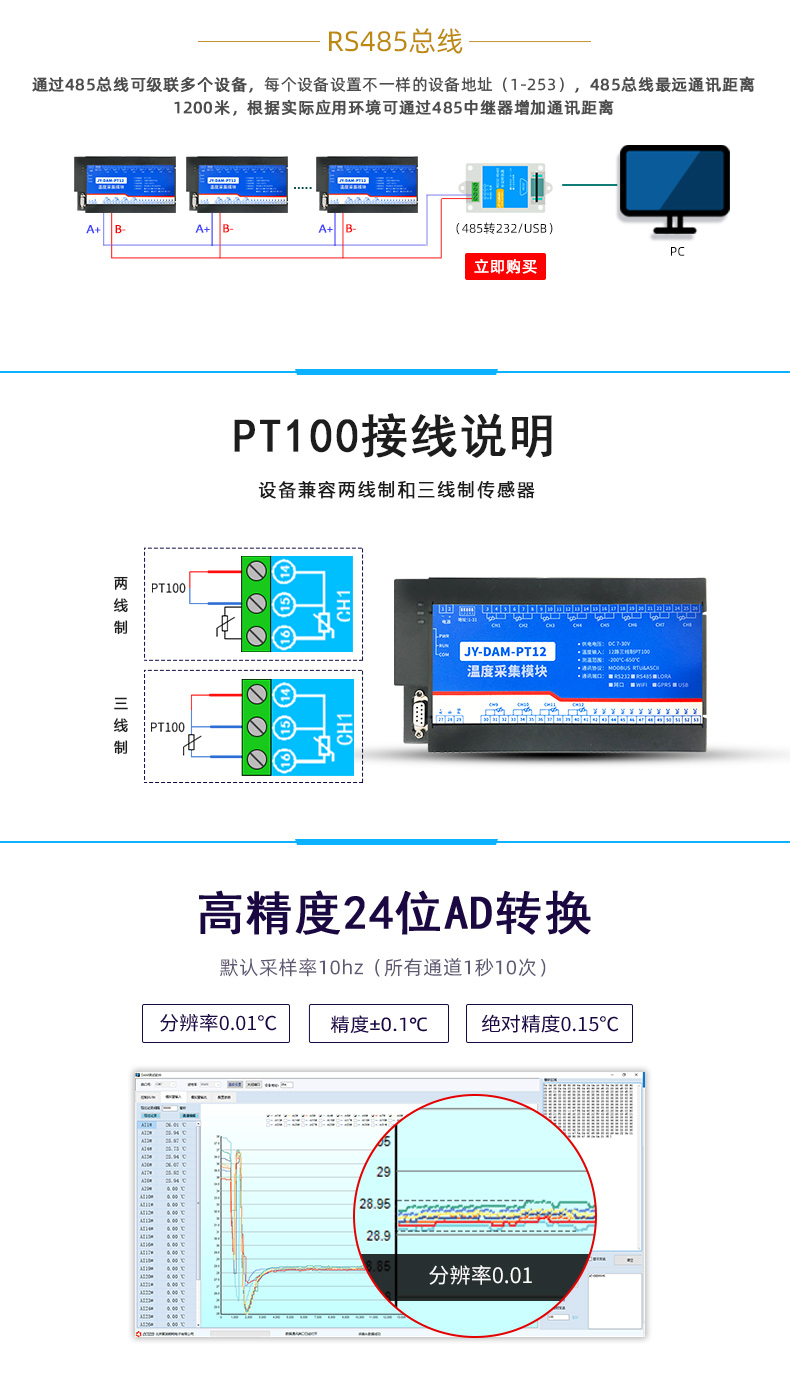

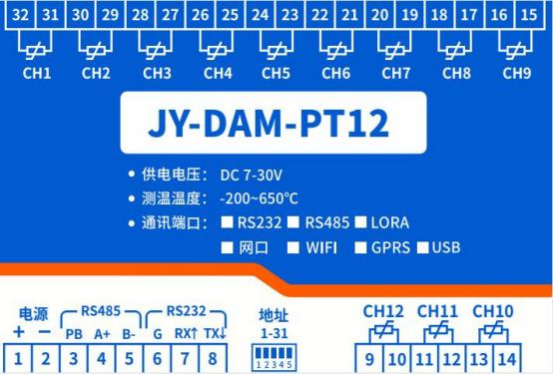

1 、传感器接线说明

PT100 采用三线制接线方式

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.01

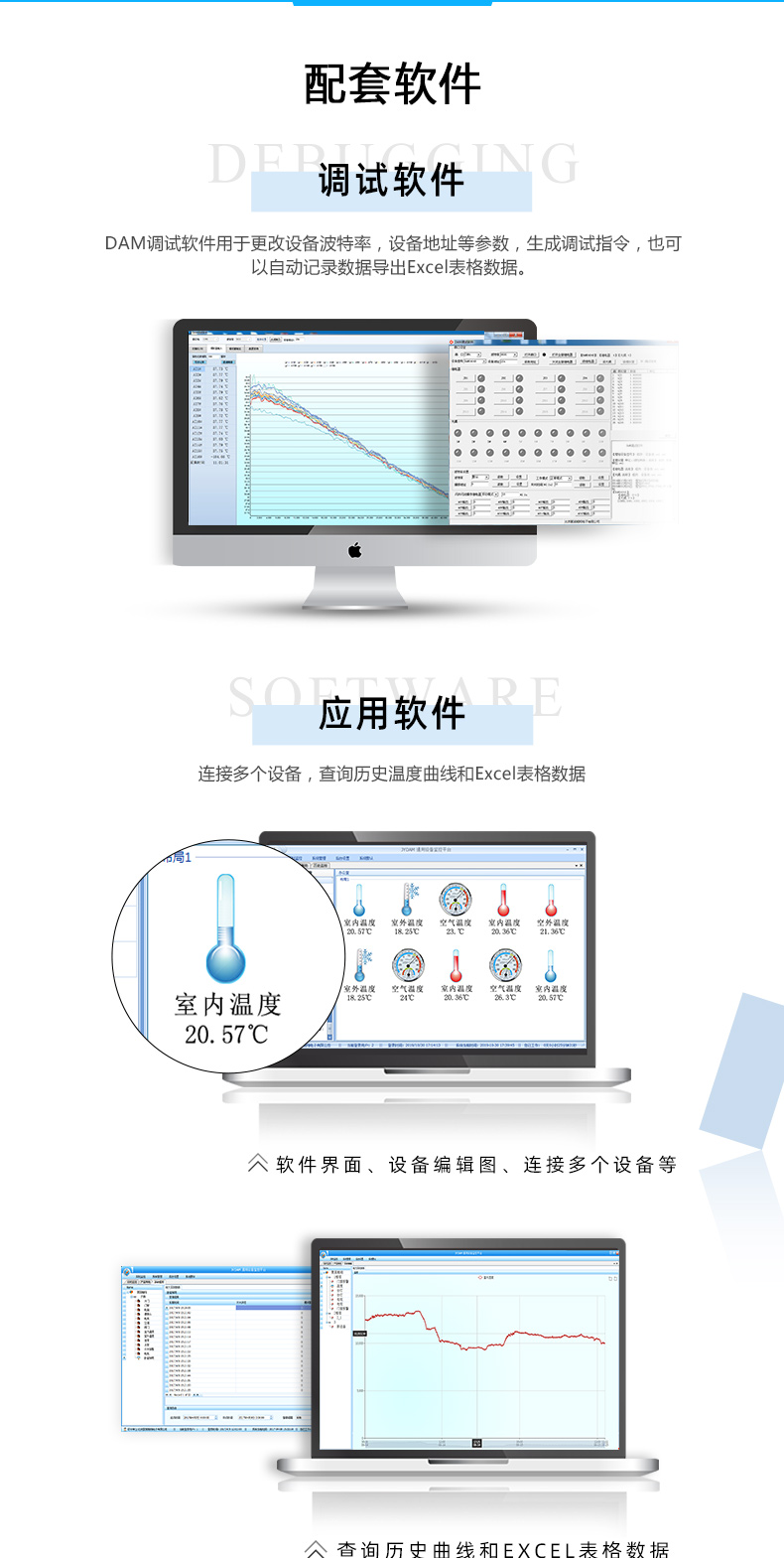

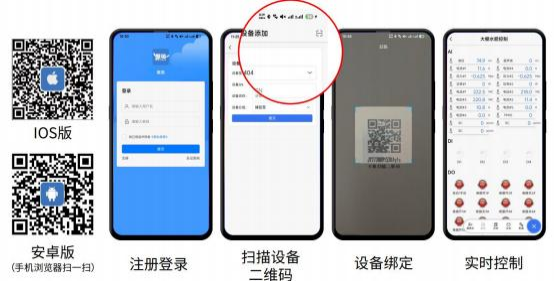

九、平台软件说明

聚英云平台为我公司开发的一款物联网云平台，平台包含手机 APP 软件和 WEB 版平台，其中手机 APP 软件包含Android 、IOS 两大类，平台以我公司的 DAM 系列网络版设备和 GPRS 版设备为应用对象， 旨在为用户提供远程控制输出(继电器、开关量) 、模拟量(4-20mA 、0-l0V 、0-5V)采集、开关量采集等服务，极大方便了用户的需求。

电脑端 WEB 平台地址：https://www.juyingiot.com/web/std/manager/#/

十、开发说明

云系列设备支持二次开发，有两种方式：

一：是设备直接面向用户自己得的服务器地址或第三方服务器，提供设备的通讯协议和指令，服务器端通讯流程说明。用户需要独立开发服务器端软件，app 小程序等前端平台软件;

二：调用我司云平台API 接口，用户只需要开发前端软件例如小程序，app ，WEB 平台， PC 端软件等，可以减少 80%的工作量和难度。

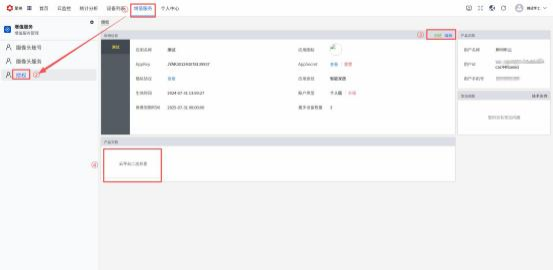

调用API 接口开发需要通过 WEB 平台后台进行自主授权申请。

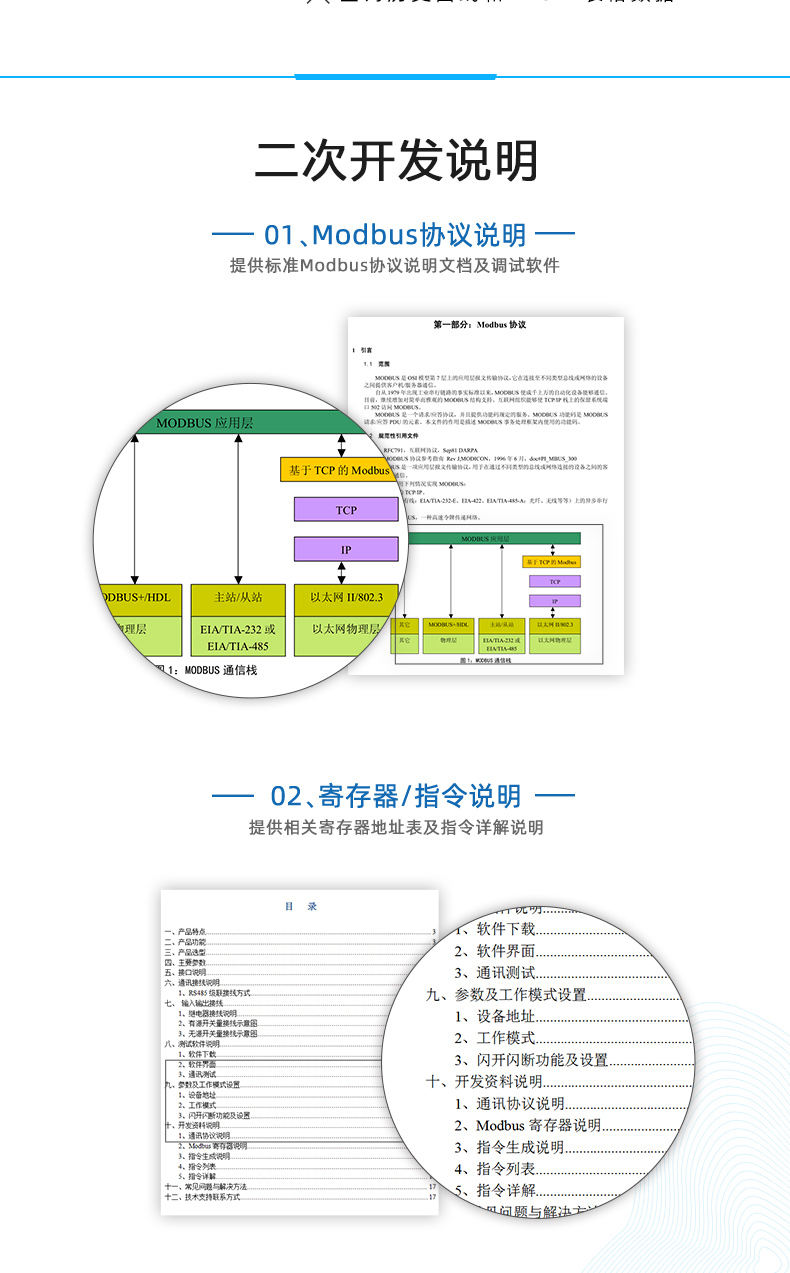

十一、开发资料说明

1 、通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS 协议中文版》 即可。

Modbus 协议说明书下载链接地址：https://www.juyingele.com/download/Modbus_Protocol.zip

2 、Modbus 寄存器说明

本控制卡主要为温度寄存器，支持以下指令码：3 、4 、6

线圈寄存器地址表：

3 、指令列表

4 、指令详解

模拟量查询

查询第一路温度FE040000000125C5

模拟返回信息：

FE 04 02 00 00 AD 24
