一、产品特点

l DC7-30V 宽压供电;

l RS485 通讯隔离;

l 通讯接口支持 RS232、RS485;

l 支持标准modbus 协议，同时支持 RTU 格式;

l 可以设置 0-255 个设备地址，通过软件设置。

二、产品功能

l 8 路 K 型热电偶采集通道，24 位 AD;

l 8 路 12 位分辨率模拟量电压输入;

l 支持波特率：1200,2400,4800,9600, 19200,38400,57600, 115200(可以通过软件修改，默认 9600)。

三、产品选型

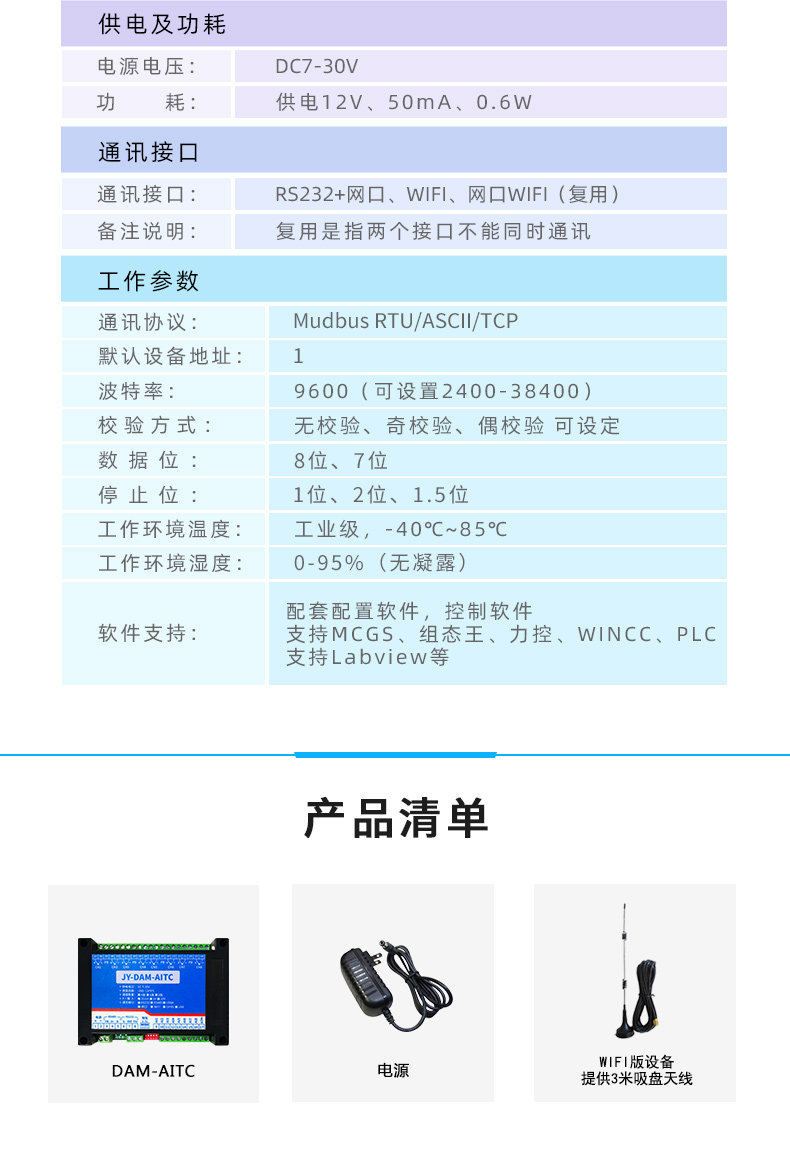

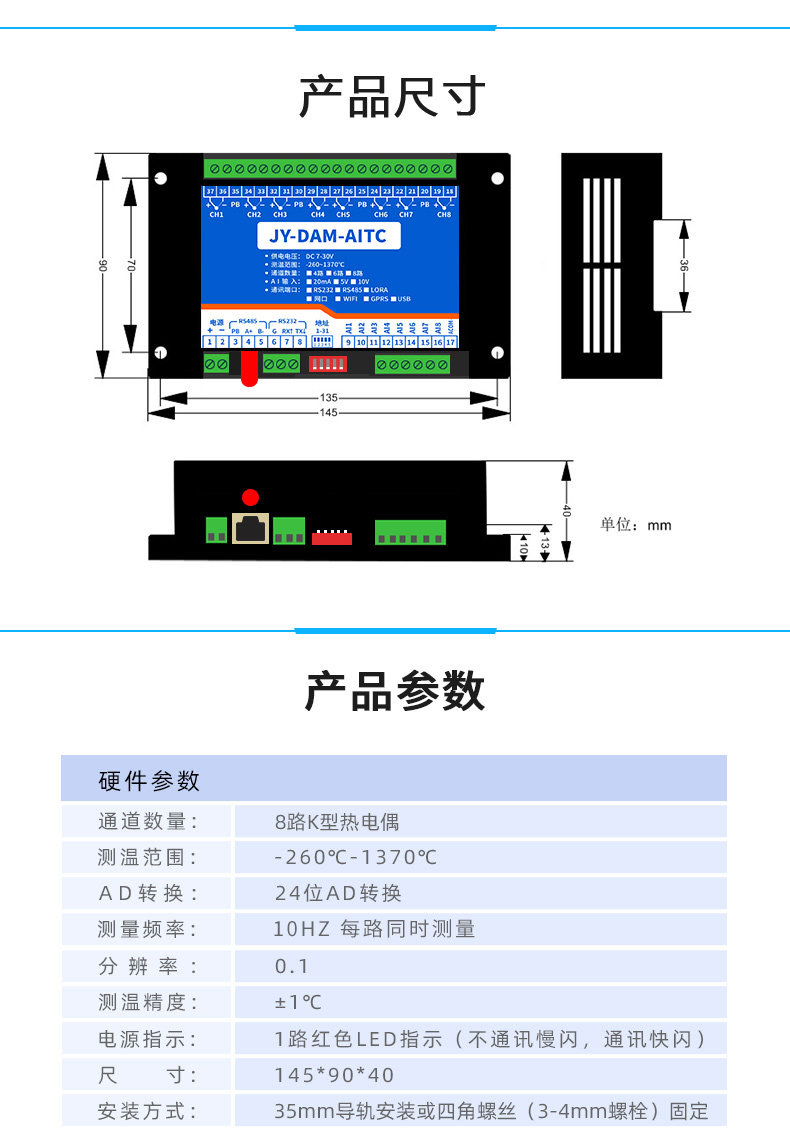

四、主要参数

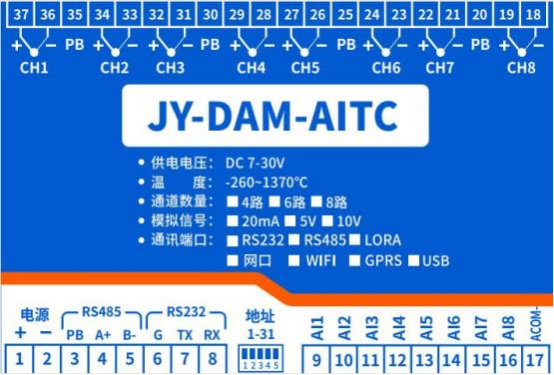

五、接口说明

六、通讯接线说明

1、RS232 接线方式

RS232 接线为标准 DB9 母头接口，为直连线。

2、RS485 级联接线方式

电脑自带的串口一般是 RS232 ，需要配 232-485 转换器(工业环境建议使用有源带隔离的转换器)，转换后 RS485 为 A 、B 两线，A 接板上 A 端子，B 接板上 B 端子，485 屏蔽可以接 GND 。若设备比较多建议采用双绞屏蔽线，采用链型网络结构。

七、输入输出接线

1 、热电偶传感器接线

K 型热电偶接线方式

2、模拟量接线示意图

下图中的电源部分为传感器供电，IN1-IN6接传感器信号正，COM为传感器信号负，

设备采集到的AI数据与实际输入值之间的关系：

实际值=返回值*0.001

二线制：

三线制：

四线制：

八、测试软件说明

1、DAM 调试软件

1.1 、软件下载

软件下载链接地址：https://www.juyingele.com/download/JYDAMSoftware.zip

1.2 、软件界面

软件功能：

l 继电器状态查询

l 继电器独立控制

l 模拟量读取

l 开关量状态查询

l 调试信息查询

l 工作模式的更改

l 偏移地址的设定

l 继电器整体控制

1.3 、通讯测试

1 选择设备当前串口号(IP 地址填写IP);

2 选择默认波特率 9600;

3 打开端口：

4 右侧有接收指令，可控制继电器即通讯成功。

1.4 、模拟量数据说明

1 选择模拟量输入;

2 下方可以直接查看数据大小和实时曲线。

1.5 、温度数据说明

软件中的温度数据与实际输入值之间的关系：返回值=实际值*0.01

2、采集模块调试软件

2.1 、软件功能

l 监测温度

l 显示温度曲线

l 温度线损补偿

l 修改波特率和设备地址

2.2 、波特率和设备地址更改方法

打开采集配置软件，选择串口设定菜单，在通讯参数中点击关闭串口，选择相应的串口号和波特率(默认 9600)，超时时间和最小间隔都改成 50ms 。基本参数中设备型号选择PT08 。点击打开串口 ，点击 读取 按钮，在下边信息栏中显示读取成功，则表示联机成功， (若显示通信失败，请确定串口接线，串口号，波特率和地址是否正确)。

确定通信成功后，在基本参数中选择正确的波特率和需要配置的设备地址，点击写入，若是下边信息栏种显示写入成功，则说明操作成功，可以点击读取，确定操作结果。

设备地址由拨码开关地址和设备基地址两部分构成。

拨码开关地址：是五位拨码开关地址。(范围0~31)

设备基地址：是指软件设置的地址，也叫偏移地址。

具体关系是：设备地址=拨码开关地址+设备基地址(无拨码开关设备：设备地址=设备基地址)。

修改设备地址如果小于 31 ，即用拨码开关。如果大于 31 ，需要修改设备基地址。

如：设置设备地址为 100 ，拨码开关地址拨为0 ，设备基地址应该写入 100。

2.3 、PT100 线阻修正

线损补偿菜单下可补偿传感器温度。线损值与温度对应关系： 380 毫欧 = 1℃

如：现在实际温度是 20 度，第一路显示温度是20.1 度，说温度高了 0.1 度，对应 PT100 电阻是 38 毫欧，在线损值输入框填入 3.8 ，点击第一路后边的写入 。写入成功后会在前边显示写入结果，就完成了第一路的修正;

反之实际温度是20.1 度，第一路显示温度是 20 度，说温度低了0.1 度，对应 PT100 电阻是38 毫欧，在线损值输入框填入-3.8 ，点击第一路后边的写入 。写入成功后会在前边显示写入结果，就完成了第一路的修正。以此类推，可以修正其他通道。

3、聚英组态软件

聚英组态软件可监控菜单下可以实时监控每路的温度及变化曲线，并可导出历史数据和历史曲线记录。

若要控制多个设备，可以用我们公司提供的“聚英组态软件 ”，详见【聚英组态软件说明.pdf】。

软件下载地址：https://www.juyingele.com/download/JYSCADA.zip

主界面

设备曲线记录

九、参数及工作模式配置

1、设备地址

1.1 、设备地址的介绍

DAM 系列设备地址默认为 1 ，使用广播地址为 254 进行通讯，用0 无法通讯。设备地址=拨码开关地址+偏移地址。

1.2 、设备地址的读取

点击软件上方“读取地址 ”即可读到设备的当前地址。

1.3 、拨码开关地址

1 、五个拨码全都拨到“ON ”位置时，为地址“31 ”;

2 、五个拨码全都拨到“OFF ”位置时，为地址“ 1 ”;

3 、最左边 1 为二进制最低位。

4 、地址表：

1.4 、偏移地址的设定与读取

点击 DAM 调试软件下方偏移地址后边的“读取 ”或“设置 ”来对设备的偏移地址进行读取或设置。

2、波特率的读取与设置

点击下方波特率设置栏的“读取 ”和“设置 ”就可以分别读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。

十、开发资料说明

1 、通讯协议说明

本产品支持标准modbus 指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS 协议中文版》 即可。

Modbus 协议中文参考:https://www.juyingele.com/download/Modbus_poll.zip

2 、Modbus 寄存器说明

本控制卡主要为模拟输入寄存器和光耦输入寄存器，主要支持以下指令码：2 、4

线圈寄存器地址表：

备注：

① ：Modbus 设备指令支持下列 Modbus 地址：

00001 至 09999 是离散输出(线圈)

10001 至 19999 是离散输入(触点)

30001 至 39999 是输入寄存器(通常是模拟量输入)

40001至 49999 是保持寄存器(通常存储设备配置信息)

采用 5 位码格式，第一个字符决定寄存器类型，其余 4 个字符代表地址。地址 1 从 0开始，如 00001 对应 0000。

② ：波特率数值对应表

③ ：继电器状态，通过 30002 地址可以查询，也可以通过 00001---00002 地址来查询，但控制只能使用 00001---00002 地址。

30002 地址数据长度为 16bit 。最多可表示 16 个继电器。

对应结果如下：

即 寄存器 30009 数据 的 bit8 与寄存器 00001 的数据一样。

同理：光耦输入也是如此。寄存器 30003 的 bit8 、bit9 与寄存器 10001 、10002 都对应到指定的硬件上。

寄存器地址按照 PLC 命名规则，真实地址为去掉最高位，然后减一。

参考资料：http://hi.baidu.com/anyili001/item/573454e6539f60afc10d75c9

3 、指令生成说明

应用举例及其说明：本机地址除了偏移地址地址之外，还有默认的 254 为广播地址。当总线上只有一个设备时，无需关心拨码开关地址，直接使用254 地址即可，当总线上有多个设备时通过拨码开关选择为不同地址，发送控制指令时通过地址区别。

注意：RS232 总线为 1 对 1 总线，即总线上只能有两个设备，例如电脑与继电器板卡，只有 485 总线才可以挂载多个设备。

指令可通过“聚英翱翔 DAM 调试软件 ”，的调试信息来获取。

指令生成说明：对于下表中没有的指令，用户可以自己根据modbus 协议生成，对于继电器线圈的读写，实际就是对modbus 寄存器中的线圈寄存器的读写，上文中已经说明了继电器寄存器的地址，用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器 1的状态，实际上是对继电器 1 对应的线圈寄存器00001 的读写操作。

4 、指令列表

5 、指令详解

5.1 、温度查询

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.1

查询第一路温度

FE040000000125C5

模拟返回信息：

FE 04 02 00 00 AD 24

5.2 、模拟量查询

获取到的模拟量数据与实际输入值之间的关系为：实际值=返回值*0.001

查询模拟量 AD 字

发送码：FE 04 00 20 00 08 E4 09

模拟返回信息：

返回码：FE 04 10 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 00 71 2C

十一、常见问题与解决方法

1 、继电器板卡供电后使用232 接口无法建立通信，无法控制

首先测试不同波特率是否可以控制，485 接口注意 A+ 、B-线以及屏蔽线，屏蔽线不是必须，但在通信误码率大的情况下必须接上，即便距离很近也可能出现此类情况。

2 、485 总线，挂载了大于 1 个的设备，我以广播地址 255 发送继电器 1 吸和，但并不是所有模块的继电器 1 吸和。

广播地址在总线上只有一个设备时可以使用，大于 1 个设备时请以拨码开关区分地址来控制，否则会因为模块在通信数据的判断不同步上导致指令无法正确执行。

3 、西门子 PLC 与设备不能正常通讯

西门子 485 总线 AB 定义与设备相反。
