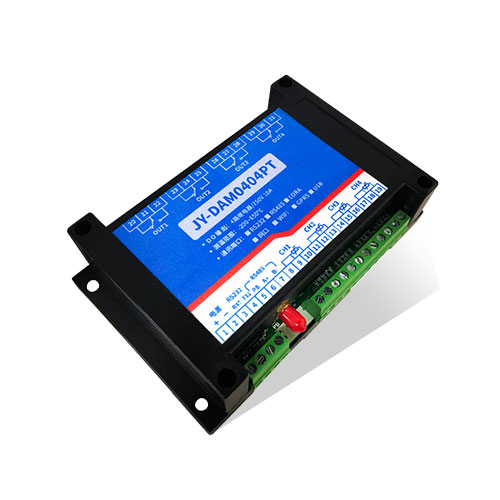

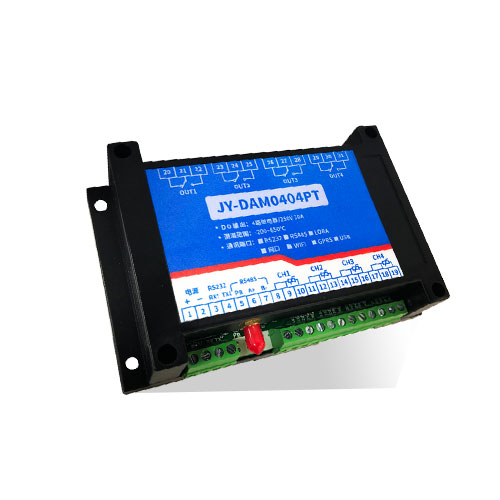

一、产品特点

• DC7-30V；
• 继电器输出触点隔离；
• 大电流继电器输出；
• 通讯接口支持RS485或RS232；
• 通信波特率：2400,4800,9600,19200,38400（可以通过软件修改，默认9600）；
• 通信协议：支持标准modbus RTU协议；
• 可以设置0-255个设备地址,可以通过软件设置；
• 具有闪开、闪断功能，可以在指令里边带参数、操作继电器开一段时间自动关闭；
• 具有频闪功能，可以控制器继电器周期性开关。

二、产品功能

• 4路继电器输出；
• 4路PT100采集通道。

三、产品选型

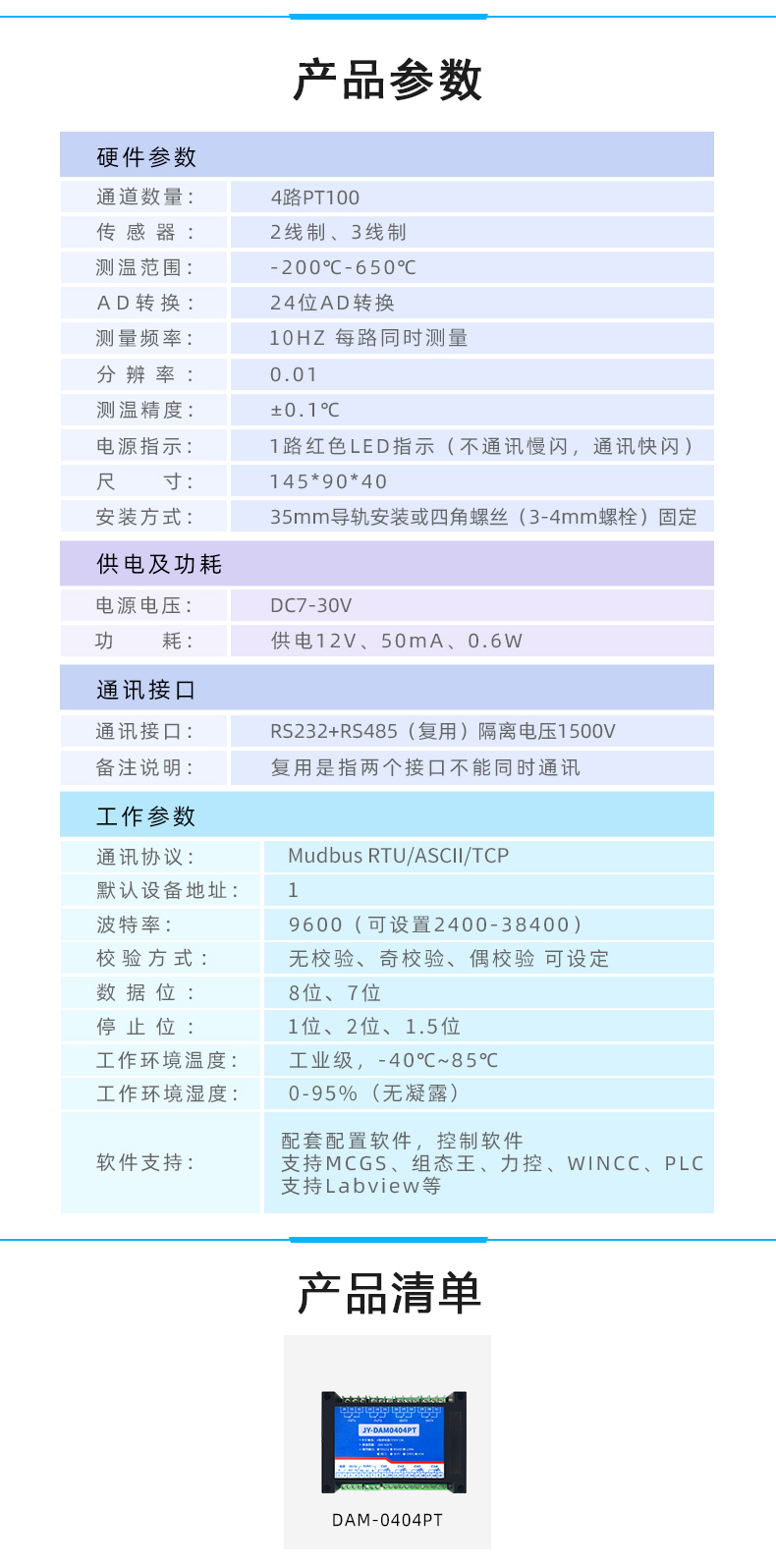

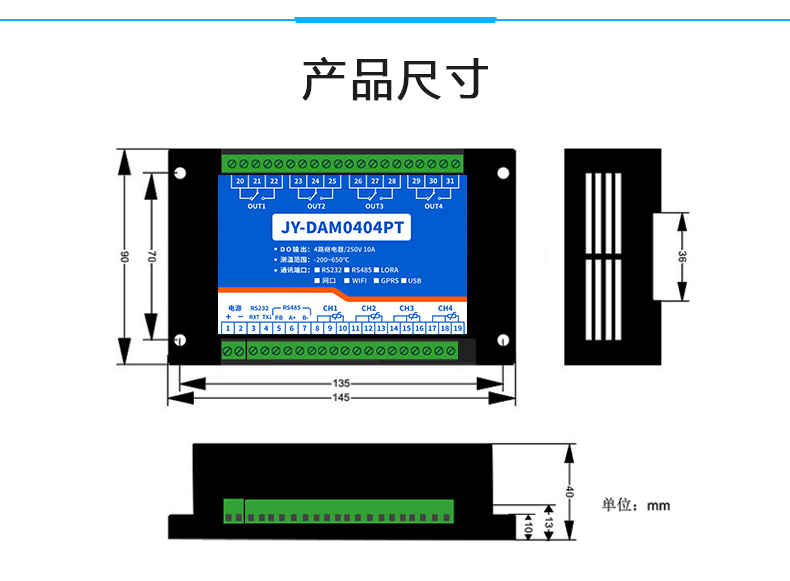

四、主要参数

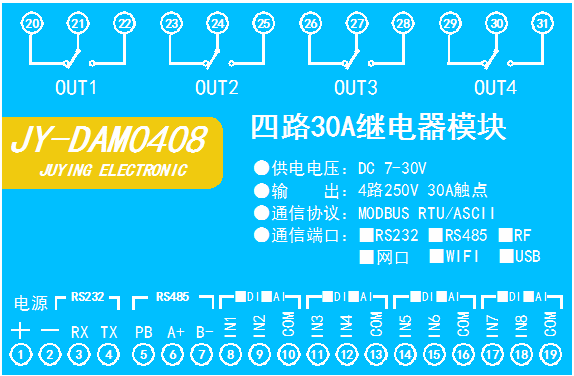

五、接口说明

六、通讯接线说明

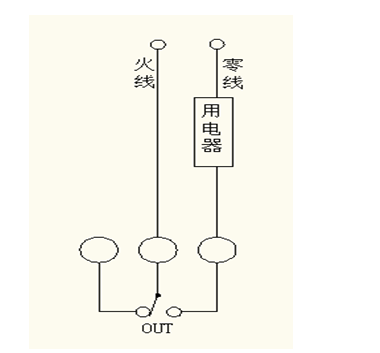

1、继电器接线说明

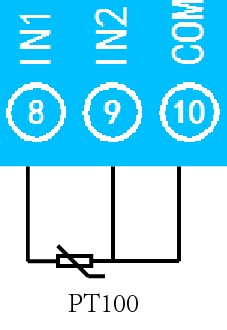

PT100采用三线制接线方式

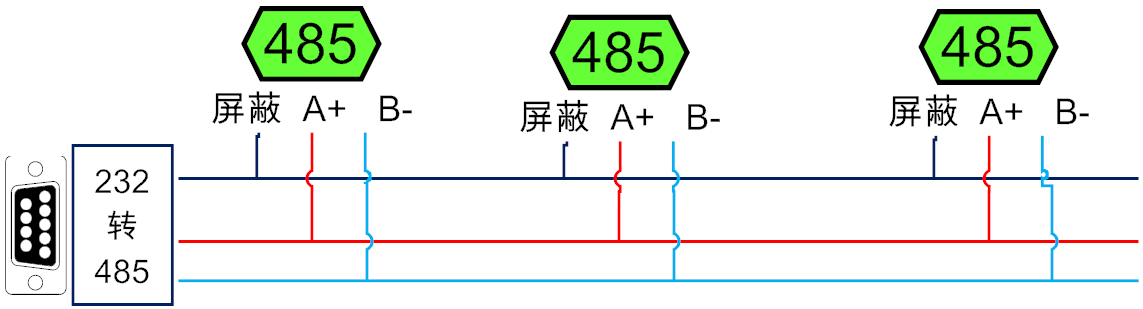

2、RS485级联接线方式

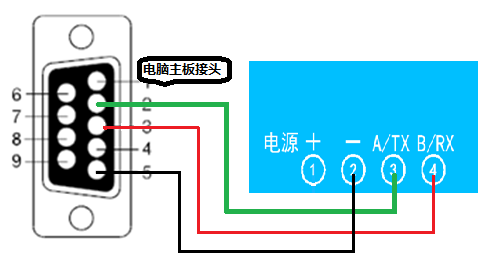

3、RS232接线连接方式

七、测试软件说明

1、软件下载

http://www.juyingele.com.cn/software/software/聚英翱翔DAM调试软件使用教程.rar（软件视频教程连接）

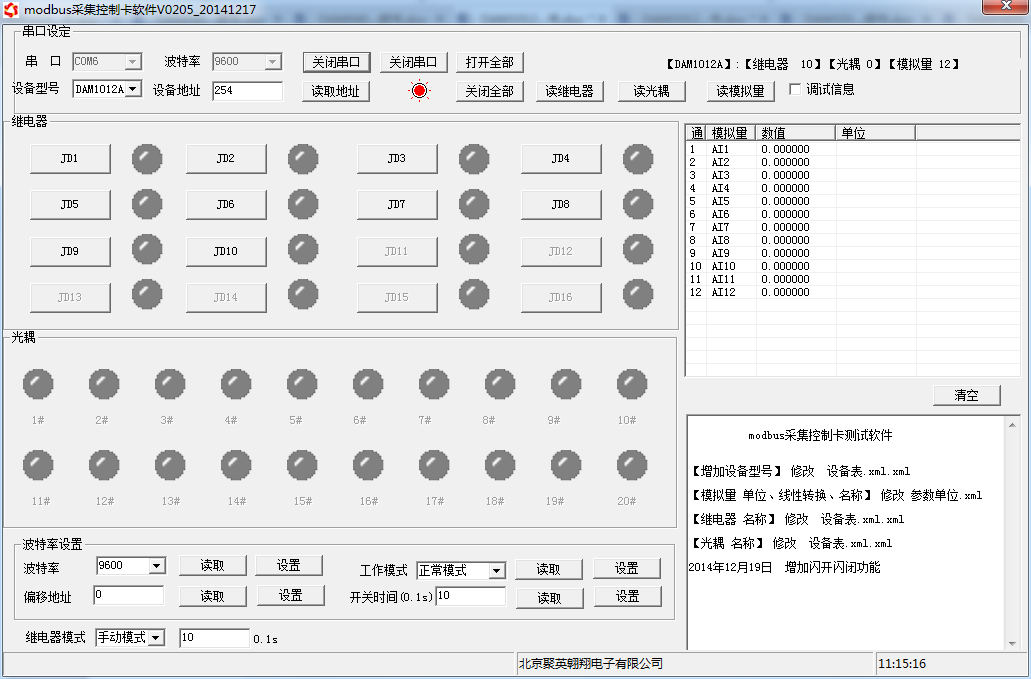

2、软件界面

软件功能：

• 继电器状态查询
• 继电器独立控制
• 模拟量读取
• 调试信息查询
• 工作模式的更改
• 偏移地址的设定
• 继电器整体控制

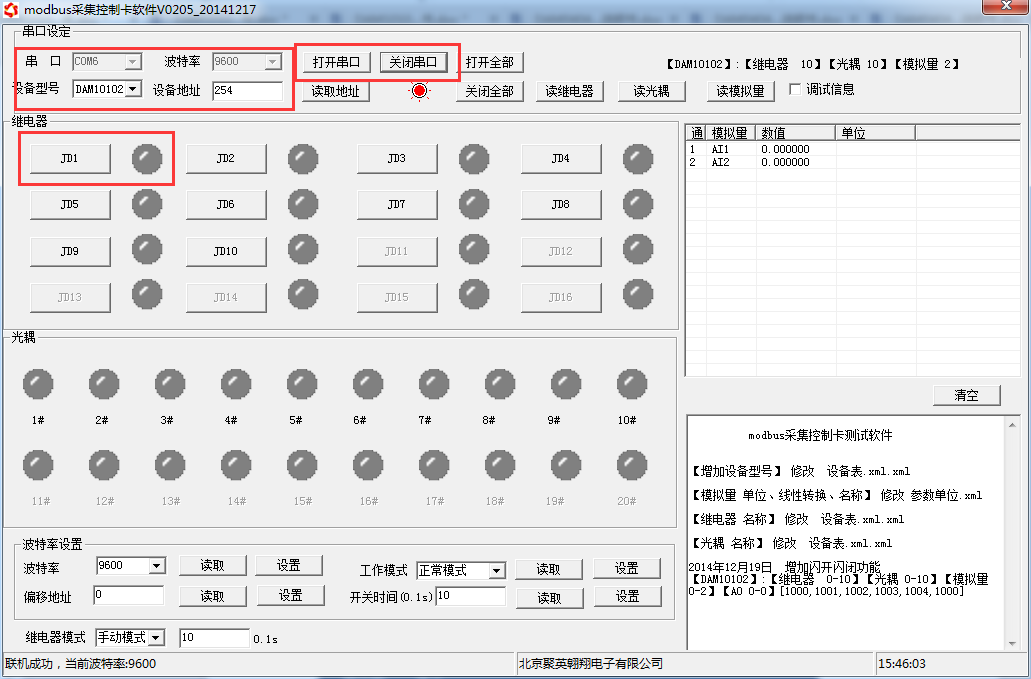

3、通讯测试

1. 选择设备当前串口号，打开串口；
2. 选择对应的产品型号；
3. 设备地址修改为254，点击“读取地址”，软件底部提示“读取成功”，读到的设备地址为“0”，软件右下方的发送和指令正确，则说明设备与电脑通讯成功。

八、工作模式功能及设置

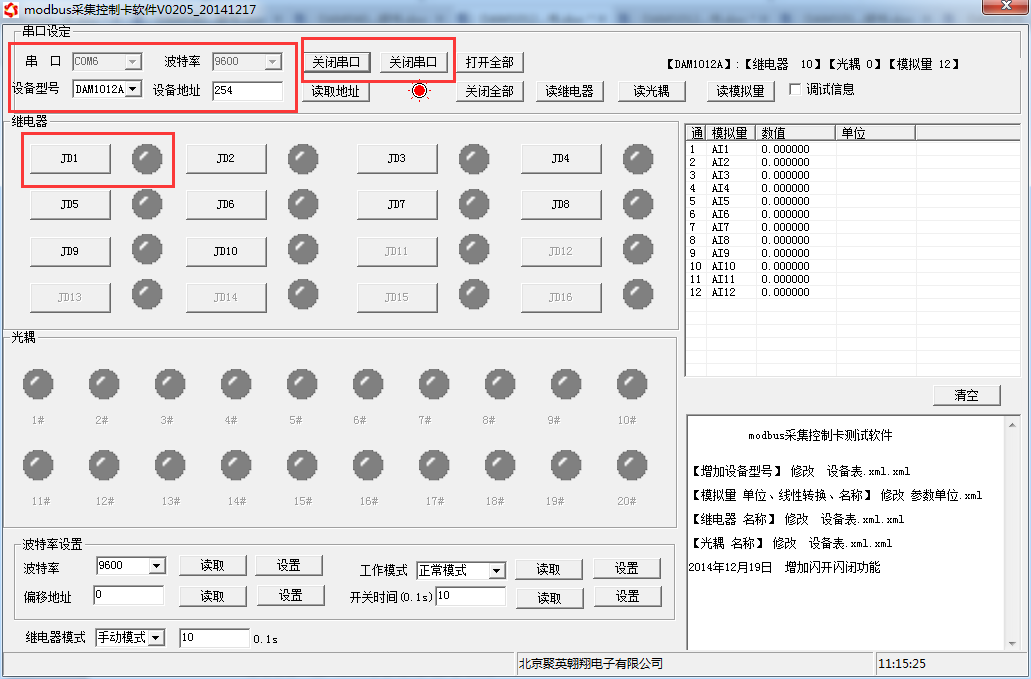

1、连接设备

http://www.juyingele.com.cn/software/software/聚英翱翔DAM调试软件使用教程.rar（软件视频教程连接）

打开“聚英翱翔DAM调试软件”；串口设定栏：串口选择您电脑对应COM口，波特率选择设备默认波特率（9600）（未自己设置过波特率前），设备地址填写“254”（254为设备的广播地址），设备型号选择相对应型号，设置好以上设备的4个参数后点击打开串口，点击继电器按钮“JD1”若继电器反应则连接成功。

2、设备地址的更改方法

2.1、设备地址的介绍

设备偏移地址是指在拨码开关地址基础上进行偏移，具体关系是：设备地址=拨码开关地址+偏移地址。

注意：本设备是没有拨码开关的设备，所以设备地址 = 偏移地址。

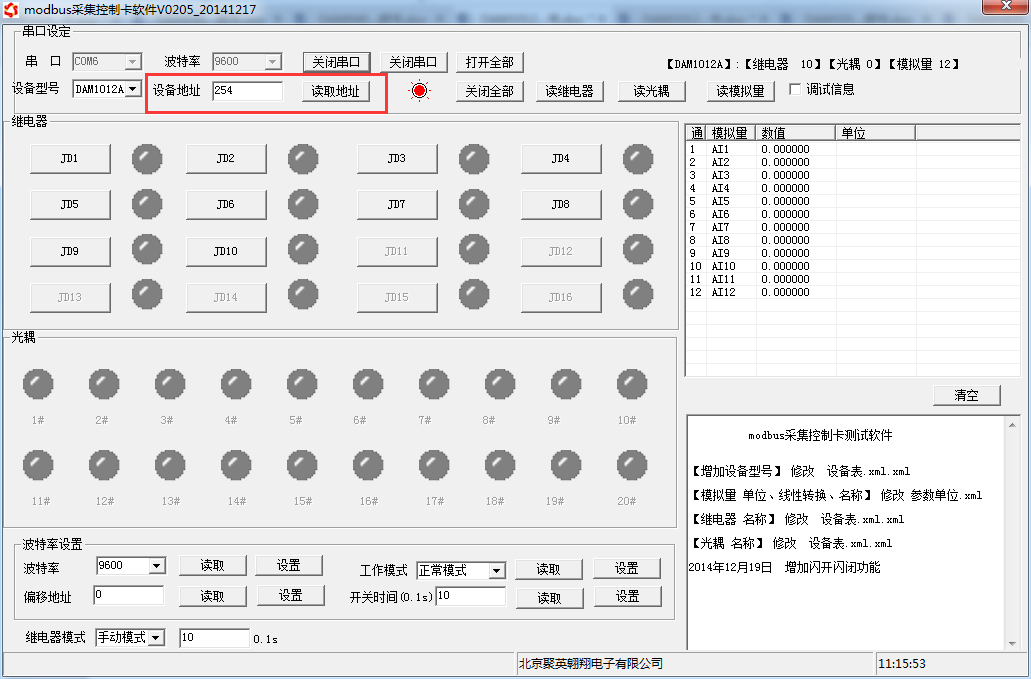

2.2、设备地址的读取

点击软件上方“读取地址”

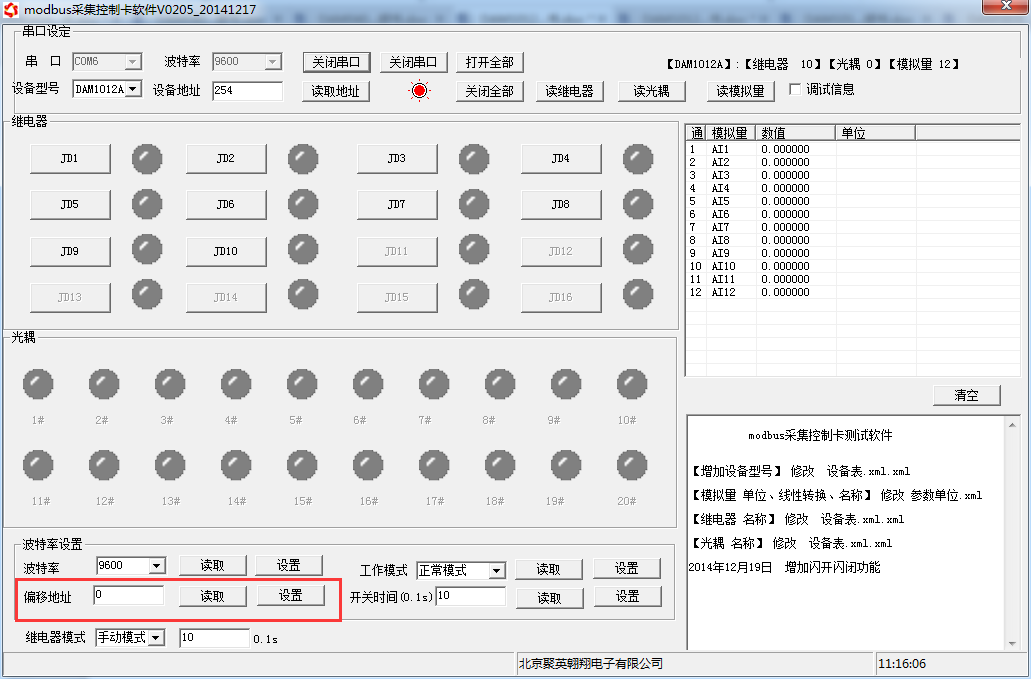

2.3、偏移地址的设定与读取

点击软件下方偏移地址后边的“读取”或“设置”来对设备的偏移地址进行读取或设置。

2.4、波特率的读取与设置

点击下方波特率设置栏的“读取”和“设置”就可以分别读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。

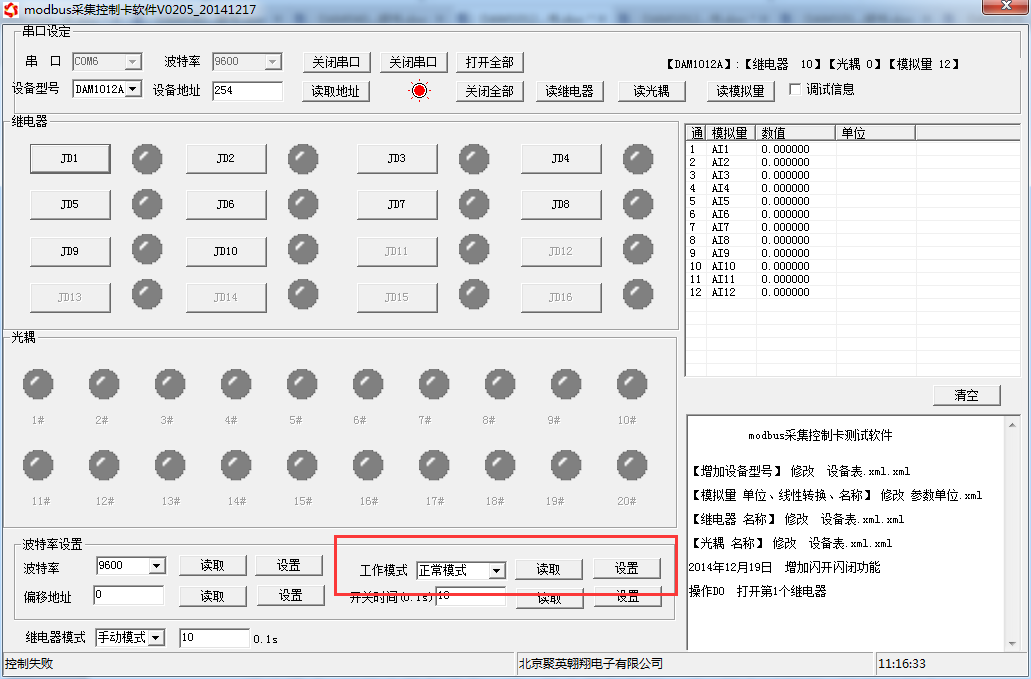

3、工作模式功能设置

打开“聚英翱翔DAM调试软件” 点击下方工作模式设置栏的“读取”和“设置”就可以分别读取和设置工作模式。

4、闪开闪断功能及设置

4.1、闪开闪断功能介绍

手动模式：对继电器每操作一次，继电器则翻转一次（闭合时断开，断开时闭合）；

闪开模式：对继电器每操作一次，继电器则闭合1秒（实际时间【单位秒】=设置数字*0.1）后自行断开；

闪断模式：对继电器每操作一次，继电器则断开1.秒（时间可调）后自行闭合；

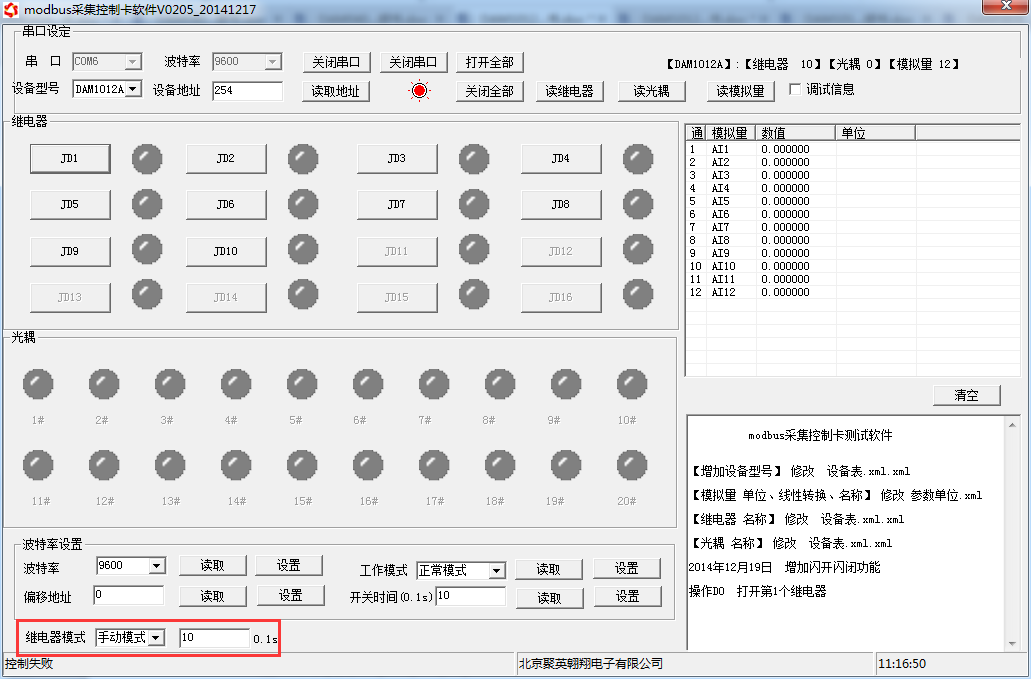

4.2、闪断闪开的设置

打开“聚英翱翔DAM调试软件”点击继电器模式后面下拉箭头进行模式的选择。（后边时间可自行设置，实际时间=填写数字*0.1【单位秒】）

九、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》 即可。

Modbus协议中文版参考：Modbus协议中文参考:http://www.juyingele.com.cn/software/software/Modbus%20POLL软件及使用教程.rar

本产品支持modbus RTU 格式。

2、Modbus寄存器说明

本控制卡主要为线圈寄存器，主要支持以下指令码：1、5、15

线圈寄存器地址表：

备注：

①：Modbus设备指令支持下列Modbus地址：

00001至09999是离散输出(线圈)

10001至19999是离散输入(触点)

30001至39999是输入寄存器(通常是模拟量输入) 40001至49999是保持寄存器(通常存储设备配置信息)

采用5位码格式，第一个字符决定寄存器类型，其余4个字符代表地址。地址1从0开始，如00001对应0000。

②：波特率数值对应表

③：继电器状态，通过30002地址可以查询，也可以通过00001---00002地址来查询，但控制只能使用00001---00002地址。

30002地址数据长度为16bit。最多可表示16个继电器。

对应结果如下：

即 寄存器30009数据 的bit8 与寄存器00001的数据一样。

同理：光耦输入也是如此。寄存器30003的bit8、bit9 与寄存器10001、10002都对应到指定的硬件上。

寄存器地址按照PLC命名规则，真实地址为去掉最高位，然后减一。

3、指令生成说明

应用举例及其说明：本机地址除了拨码开关地址之外，还有默认的254为广播地址。当总线上只有一个设备时，无需关心拨码开关地址，直接使用254地址即可，当总线上有多个设备时通过拨码开关选择为不同地址，发送控制指令时通过地址区别。

注意：RS485总线可以挂载多个设备。

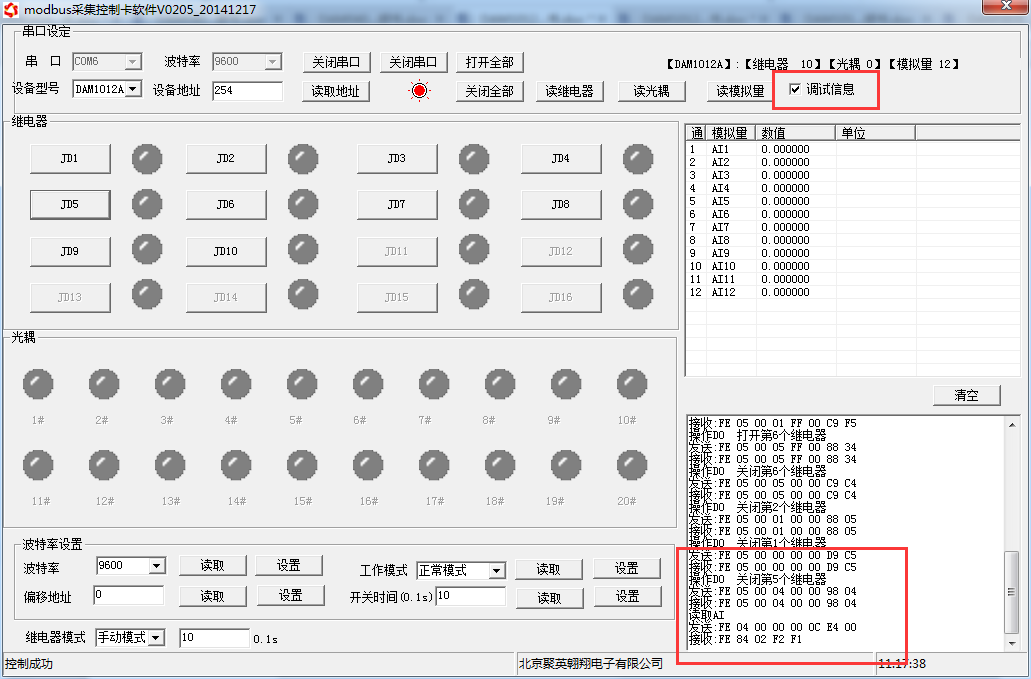

指令可通过“聚英翱翔DAM调试软件”，的调试信息来获取。

指令生成说明：对于下表中没有的指令，用户可以自己根据modbus协议生成，对于继电器线圈的读写，实际就是对modbus寄存器中的线圈寄存器的读写，上文中已经说明了继电器寄存器的地址，用户只需生成对寄存器操作的读写指令即可。例如读或者写继电器1的状态，实际上是对继电器1对应的线圈寄存器0001的读写操作。

4、指令列表

5、指令详解

5.1、继电器输出

控制1路继电器（以第一路开为例，其他通道参照本例）

发送码：FE 05 00 00 FF 00 98 35

继电器卡返回信息：

返回码：FE 05 00 00 FF 00 98 35

5.2、继电器状态

查询4路继电器

发送码：FE 01 00 00 00 04 29 C6

继电器卡返回信息：

返回码：FE 01 02 00 00 AD E8

5.3、温度查询

查询第一路温度

发送码：FE 04 00 00 00 01 25 C5

模拟返回信息：

返回码：FE 04 02 00 00 AD 24

5.4、闪开闪闭指令

闪开闪闭指令解析

闪开发送码：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

闪断发送码：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回码：FE 10 00 03 00 02 A5 C7

5.5、全开全关指令

全开全关指令解析

全开发送码：FE 0F 00 00 00 04 01 FF 31 D2

全断发送码：FE 0F 00 00 00 04 01 00 71 92

全开返回码：FE 0F 00 00 00 04 40 07

全断返回码：FE 0F 00 00 00 04 40 07
