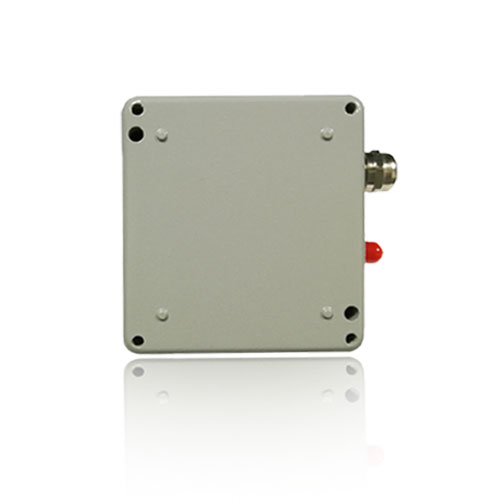

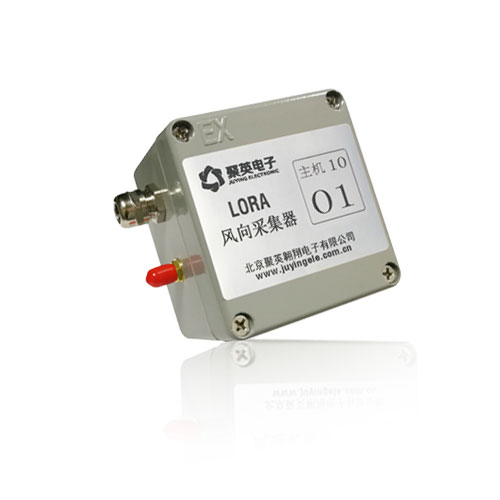

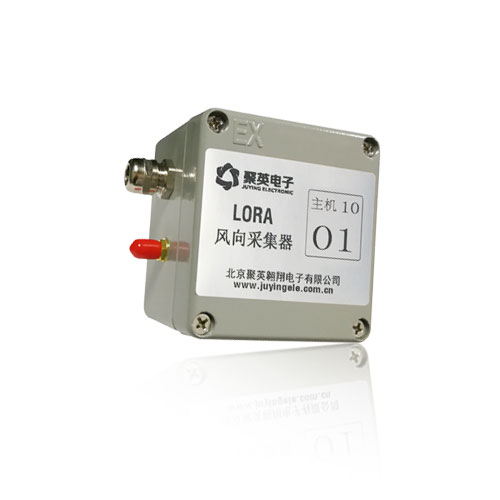

JY-LORA风向采集器 工业级

无线3KM | 低功耗 | 手机APP | 自带电池

自带3.6VDC19AH大容量锂电池,1分钟上传一次数据,可连续工作5-10年而无需更换电池,以新型的扩频技术、优异的接收灵敏度和信噪比、可靠的抗干扰能力,可在3公里范围内稳定通讯,具有远距离、低功耗、高性能、低成本、即装即用等特点,适用于大规模组网,应用于机...

功能说明:LORA透传 通讯频段:433M 通讯协议:透明传输 通讯距离:3KM

一、产品介绍

1、产品概述

风向传感器是利用低惯性风向标,在风力的作用下带动磁铁旋转,霍尔原件感应出磁场的角度变化,从而测出当前风向,因此在安装过程中要注意正北朝向,风体选用碳纤维材料,强度高,质量轻,可广泛应用农业、气象、海洋、实验室等领域。

本设备采用光电隔离 RS485 通讯,抗干扰能力更强。

2、功能特点

l 量程 0-360 ° , 分辨率 0.1 °;

l 采用进口轴承,阻力更小,数据更精确;

l 高强度碳纤维外壳,强度更高;

l DC7-30V 宽压供电;

l RS485 通讯光电隔离;

l 支持标准 Modbus RTU 协议;

l 长寿命、高精度、高重复性、高稳定性;

l 0-255 设备地址可通过软件设置;

l 输出方式:RS485 、0-5V 、0-10V 、4-20MA(可选)

二、主要参数

参数

说明

供电范围

7-30VDC 直流供电

数据接口

RS485 4-20mA 0-10V 0-5V(可选)

功耗

24V 15mA  0.36W

测量范围

0-360 °

测量精度

± 1 °

分辨率

0.1 °

工作环境

温度 -40~+80 湿度 0~ 100%无冷凝

动态相应时间

 1s

启动风向

≤0.3m/s

默认通讯格式

9600,n,8, 1

波特率

2400,4800,9600, 19200,38400, 115200


模拟量输出

4-20mA 对应0~360.0 ° 0-10V 对应0~360.0 °

0-5V 对应0~360.0 °

接线顺序

RS485

4-20MA

+    -    绿 A     B

+    -    绿 AO     GND

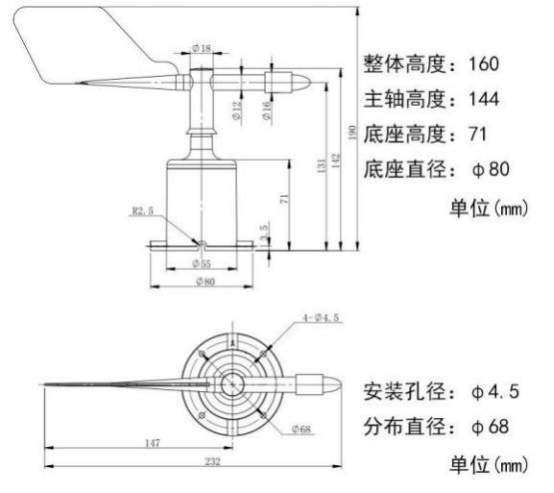

尺寸

见下图

重量

170g


三、开发资料说明

1、Modbus 寄存器说明

寄存器地址表:

寄存器名称

支持指令码

寄存器地址

说明

模拟量数据

风向数据

04:只读寄存器

03:保持寄存器起始地址 300

0

uint16_t 类型

数据返回为 0078 即为 120 °

16 方位

1

1 对应正北,以此类推。

8 方位

2

1 对应正北,以此类推。

配置参数

通信波特率

06:写寄存器指令

1000

见下表波特率数值对应表,默认为0支持 0-5

偏移地址

1002

设备地址=偏移地址

风向修正

1004

风向修正,指向正北,输入当前差值 20 ° , 写入 200

通讯格式查询表

字节位数

定义

说明

Bit0~Bit7

波特率

0 9600

1 2400

2 4800

3 9600

4 19200

5 38400

6 115200

7 57600

8 56000

9 14400

101200

Bit8~Bit9

奇偶校验

0 :无校验

1 :偶校验(Even)

2 :奇校验(Odd)

Bit 10~Bit 11

停止位

0 :停止位 1

1 :停止位 2

2 :停止位 1.5

2、指令列表

查询数据

RTU 格式(16 进制发送)

描述

查询风向数据

FE 04 00 00 00 01 25 C5

查询0 寄存器

返回数据

FE 04 02 04 B5 6E 53

返回 04B5=120.5 °(举例)


查询风向数据

FE 03 01 2C 00 01 50 30

查询300 寄存器

返回数据

FE 03 02 04 B5 6F 27

返回 04B5=120.5 °(举例)

修改地址

RTU 格式(16 进制发送)

描述

查询地址

FE 04 03 E8 00 01A5 B5

查询当前地址

返回数据

FE 04 02 00 02 2CE5

当前地址为02(举例)


修改地址

FE 06 03 EA 00 02 3D B4

修改地址为02(举例)

返回数据

FE 06 03 EA 00 02 3D B4

已修改为02

3、指令详解

风向查询

获取到的数据与实际值之间的关系为:实际值=返回值*0.1

FE 04 00 00 00 01 25 C5

字段

含义

备注

FE

设备地址

广播通讯

04

04 指令

查询输入寄存器指令

00 00

起始地址

要查询的风向寄存器地址

00 01

查询数量

要查询的模拟量数量

25 C5

CRC16

校验码

模拟返回信息:

FE 04 02 04 B5 6E 53

字段

含义

备注

FE

设备地址

广播通讯

04

04 指令

返回指令:如果查询错误,返回 0x82

02

字节数

返回状态信息的所有字节数。1+(n-1)/8

04 B5

查询的 AD

风向值=0x04B5 = 120.5 °

6E 53

CRC16

校验码

修改地址

FE 06 03 EA 00 02 3D B4

字段

含义

备注

FE

设备地址

广播通讯

06

06 指令

写寄存器指令

03 EA

起始地址

修改风向地址的寄存器地址

00 02

设置地址

要设置的地址

3D B4

CRC16

校验码

返回信息:

FE 06 03 EA 00 02 3D B4

字段

含义

备注

FE

设备地址

广播通讯

06

06 指令

写寄存器指令

03 EA

起始地址

修改风向地址的寄存器地址

00 02

设置地址

要设置的地址

3D B4

CRC16

校验码

四、常见问题与解决方法

(1)485 设备与上位机不能通讯

答:检查接线是否错误,可使用广播地址 254 通讯尝试。

(2)模拟量输出设备与显示差异较大

答:确认数据换算关系,一般 4mA 对应0 ,20mA 对应上限。

(3)变送器输出数据跳动

答:传感器与采集器之间距离过长,造成信号紊乱。

(4)模拟量输出达不到最大值

答:测量传感器端电压是否大于 12V ,且信号线不要太长。

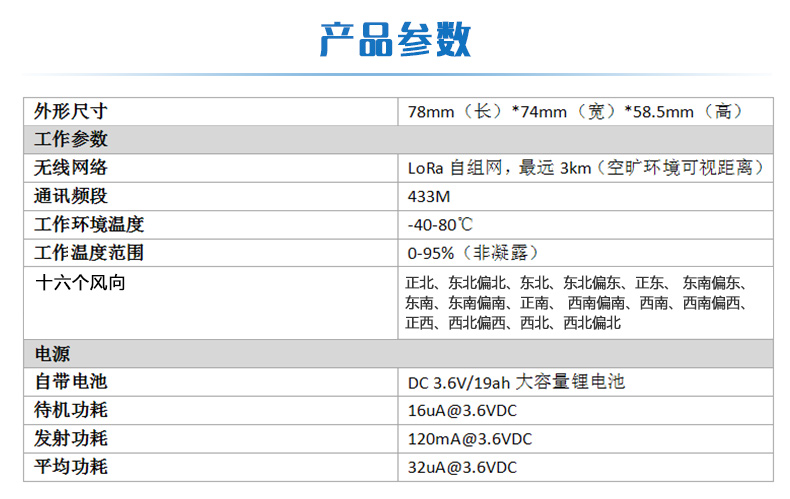

LORA风向采集器产品参数

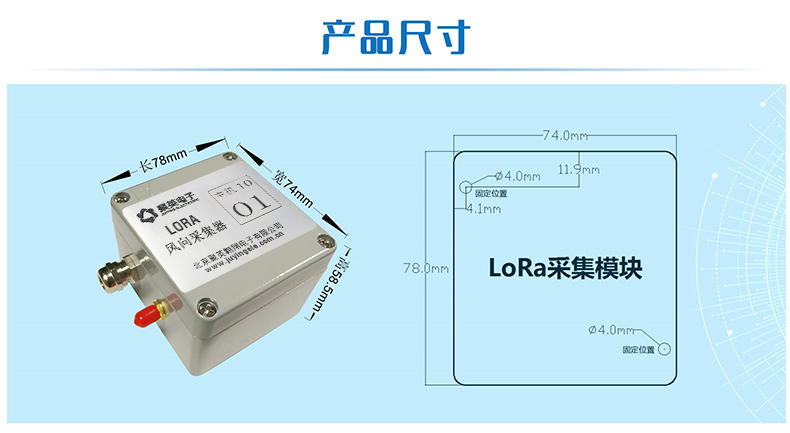

LORA风向采集器尺寸
