LORA/4G开关量对传系列

无需设置 | 点对点通讯 | 双向实时同步

开关量对传系列,无需设置点对点通讯 双向实时同步,LORA通讯/4G通讯2选1,开关量输入支持无源和有源(NPN或PNP型)

型号:开关量对传系列 接口:LORA或4G 功能说明:一主一从, 点对点双向 通讯距离:LORA3KM 或 4G不限制距离

一、产品概述

JY-D2D-LoRa 无线对传模块 是一款基于 LoRa 调制技术实现开关量远程传输的终端设备, 设备可由客户需求切换主从机身份和通信速率,支持一对一和一对多的双向传输。

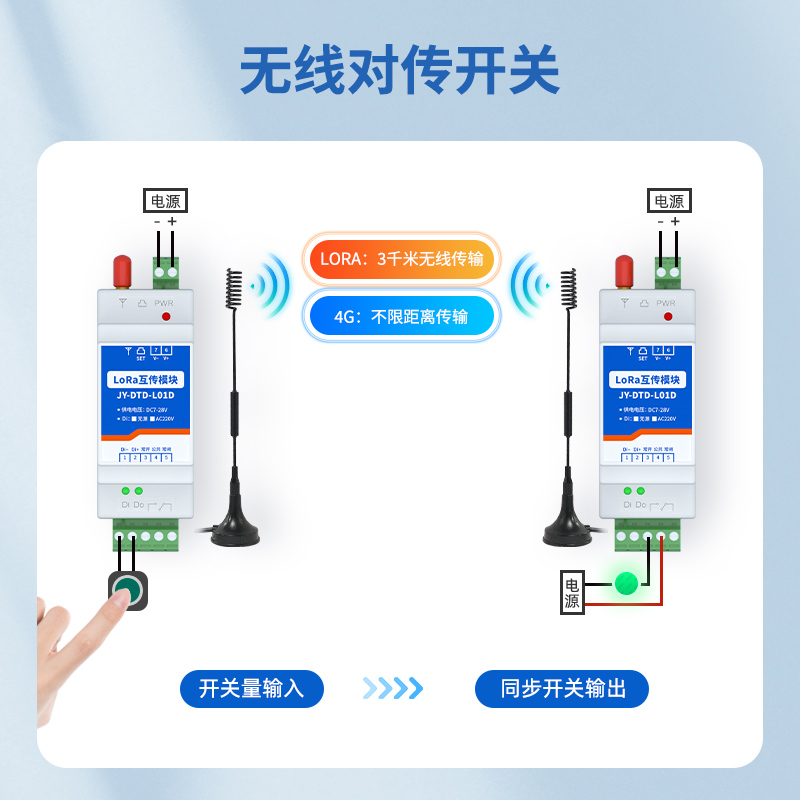

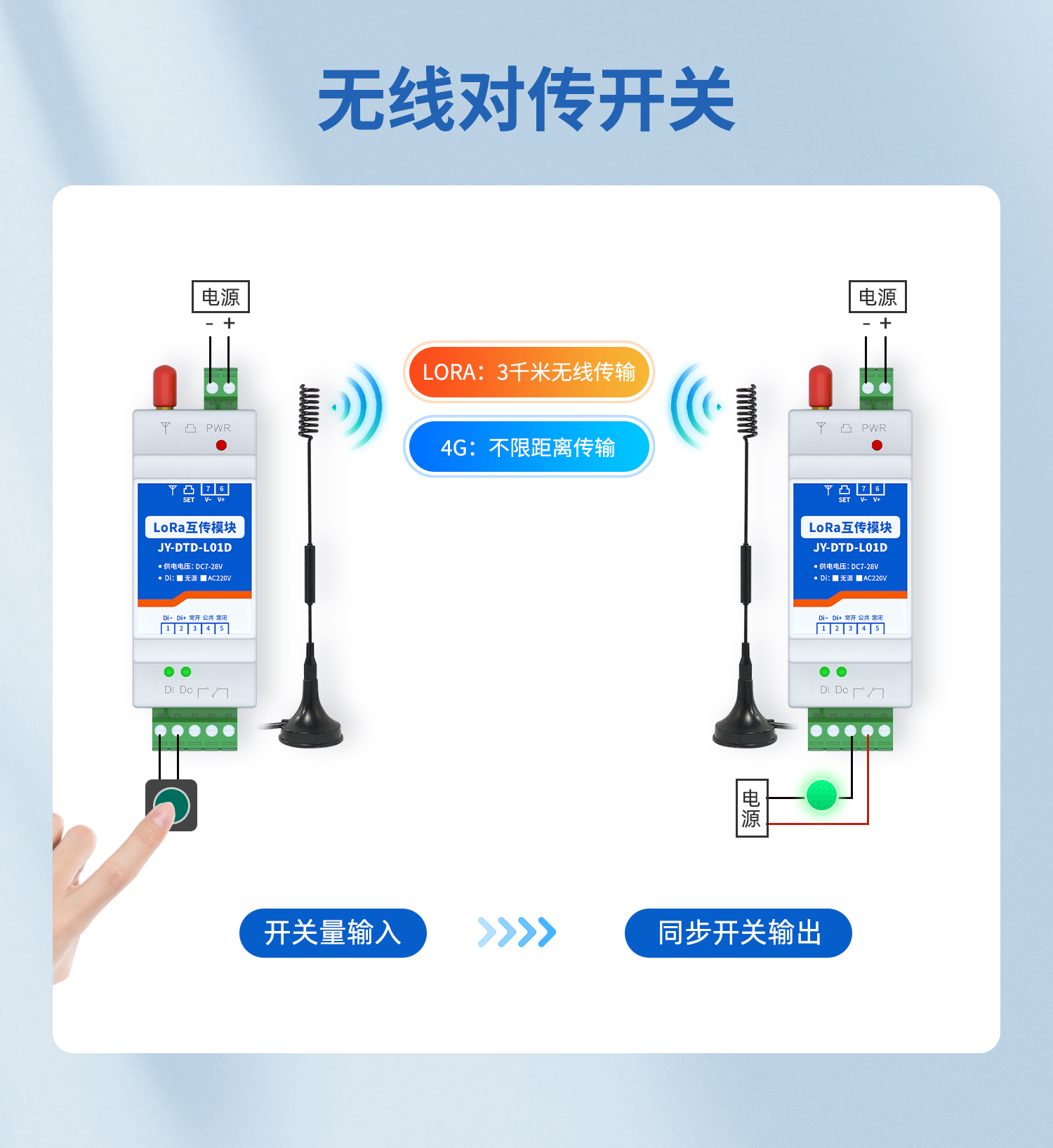

一对一(一主一从) 主设备 A 采集输入的开关量状态通过无线传输给配对的从设备 B, 从设备 B 根据接收的 数据控制相应继电器的输出, 反向同样从设备的开关量输入也可控制主设备的继电器输出,实现开关量的远程传输;一对多(一主多从)主设备 A 采集输入开关量通过无线传输给所有的从设备,实现从设备继电器输出的控制,主设备自动屏蔽从设备的无线指令,实现单向数据传输; 一对一和一对多通信距离可达 5000m(低速模式)。

适用场景:工业设备控制,智慧农业,智慧交通,智慧社区,水文检测预警,水产养殖、 卷闸门遥控等。

二、功能特点

l DC7-30V 宽压供电。

l 尺寸小,通讯便捷。

l 电源防反接,过流保护。

l 支持 RS485 通信。

l 支持一路开关量输入和一路继电器输出

l 5000m 远距离通信。

l 标准 35mm 导轨安装。

l 多路 LED 指示工作状态。

l 支持硬件看门狗, 具有高度的可靠性;

三、规格参数

分类

参数

描述





















LoRa 无线

工作频段

398 - 525MHz

发射功率

-20dBm

接收灵敏度

-120dBm

传输距离

空旷区域、LoRa 15cm 吸盘天线

·高速:3000m

· 中速:4500m(默认)

·低速:5000m

实时性

空旷区域、极限距离、LoRa 15cm 吸盘天线

·高速:<= 100ms

· 中速:<= 800ms

·低速:<= 2000ms















硬件参数

工作电压

7 - 28V DC

功耗

0.5W(标准 12V DC 下电流--A)

485 通信

硬件配对专用,不可更改

开关量输入

支持 NPN 型设备接入、支持干接点接入(DI  COM短接)

继电器输出

支持常开和常闭

10A 250VAC

10A 30VDC

工作温度

-20℃ ~ +85℃

外壳尺寸

88mm * 37mm * 59mm

安装规格

标准 35mm U 型导轨安装

四、硬件描述

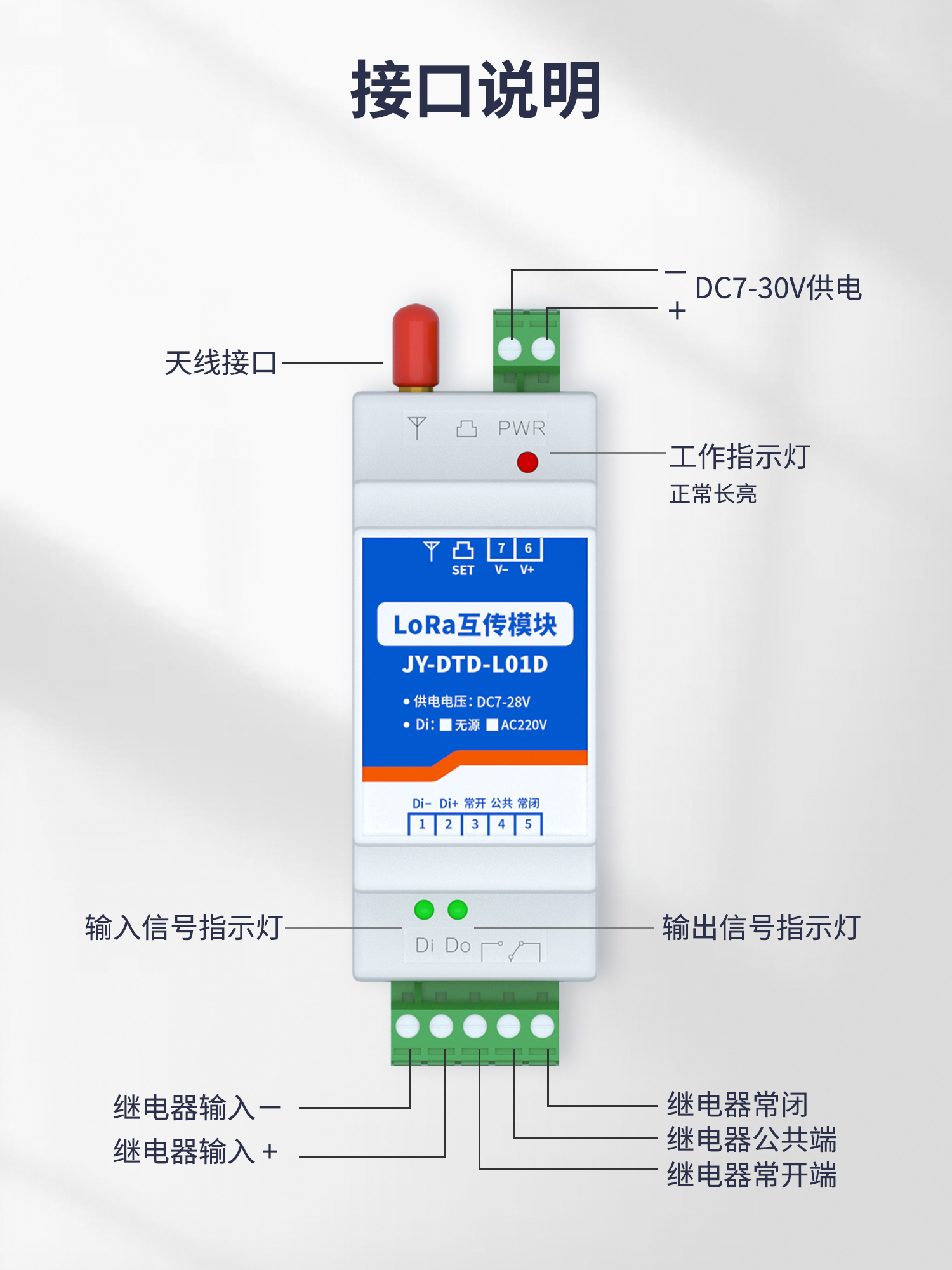

4.1 接口说明

序号

引脚

说明

1

V+

电源正极

2

V-

电源负极

3

PB

485通信屏蔽端

4

A+

485通信的 A+

5

B-

485通信的 B-

7

天线

SMA 外置母头

8

DI

开关量输入端

9

COM

开关量输入的公共端

10

常开

继电器输出常开端

11

公共

继电器输入公共端

12

常闭

继电器输出常闭端

13

SET

设备设置按键

4.2 指示灯说明

序号

引脚

说明

1

工作

对传数据同步时闪烁。



2

连接

主从机连接成功后为常亮态、断开或者失败为常灭态,配对过程参考6.3 6.4描述。

3

DI 输入

DI 输入时为常亮、无输入为长灭。

4

DO 输出

DO 输出(COM-常闭导通)为长亮。

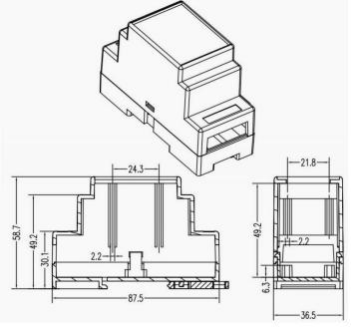

4.3 尺寸描述


五、接线说明

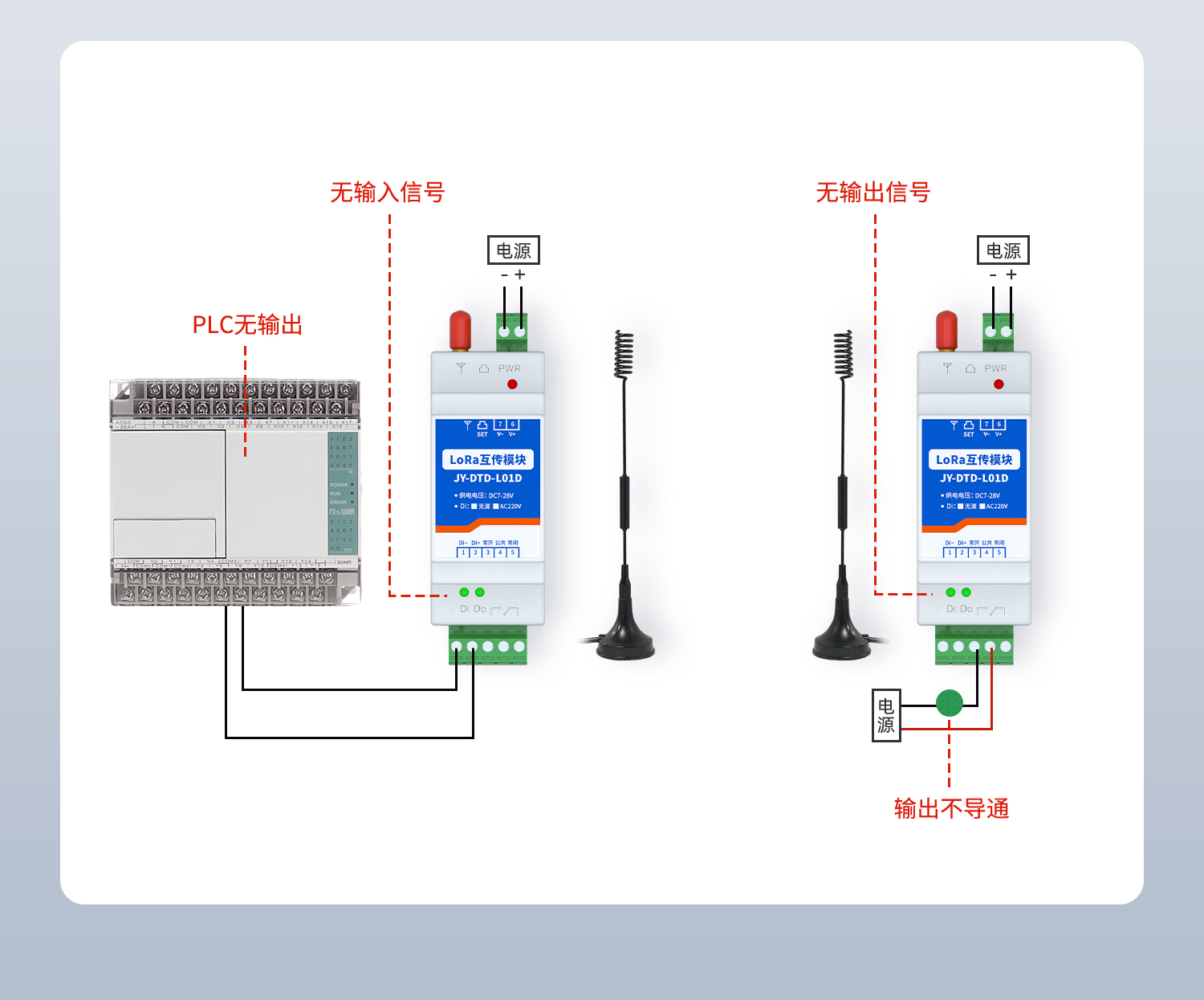

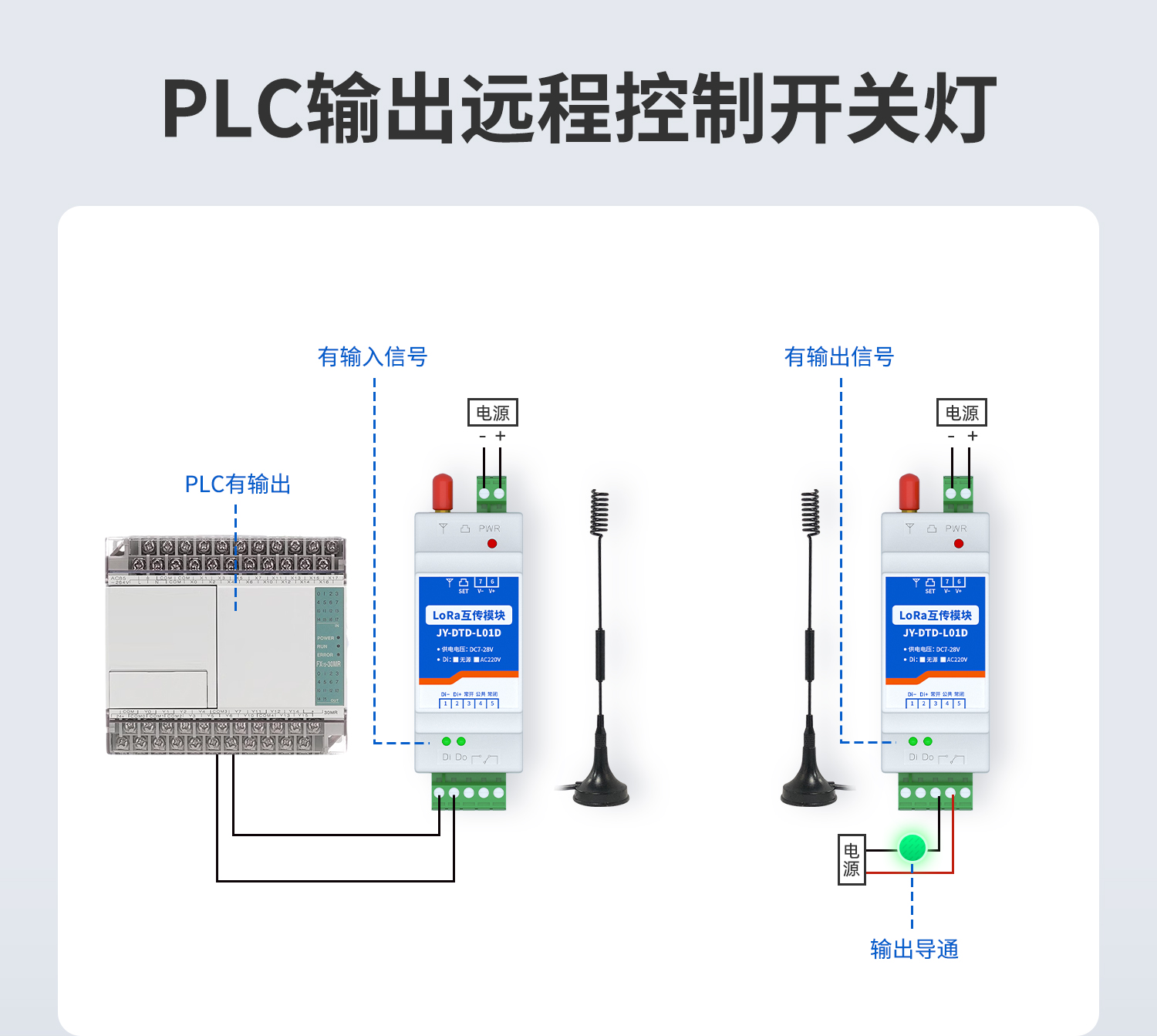

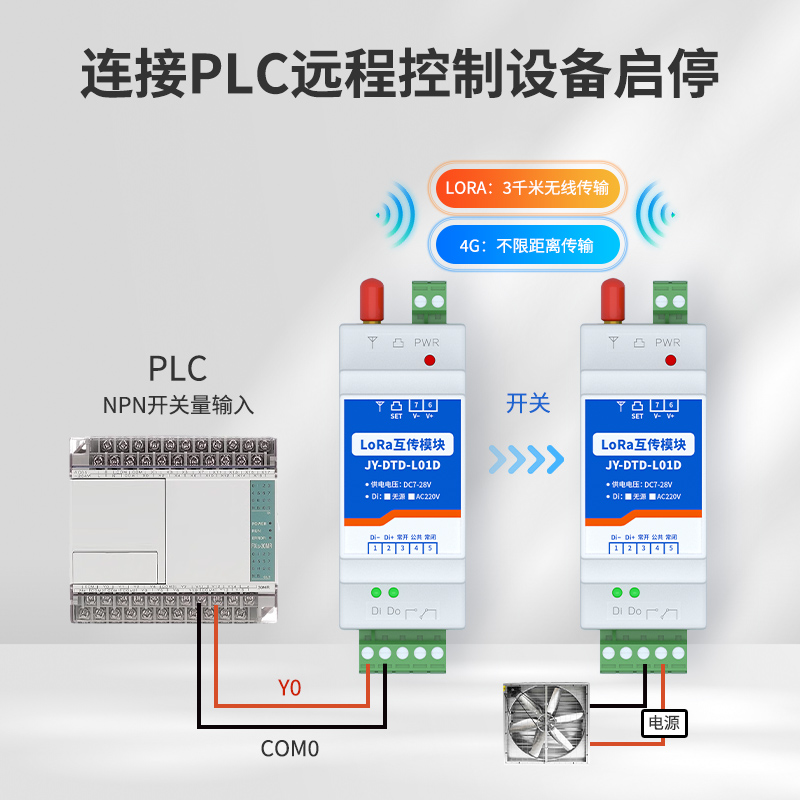

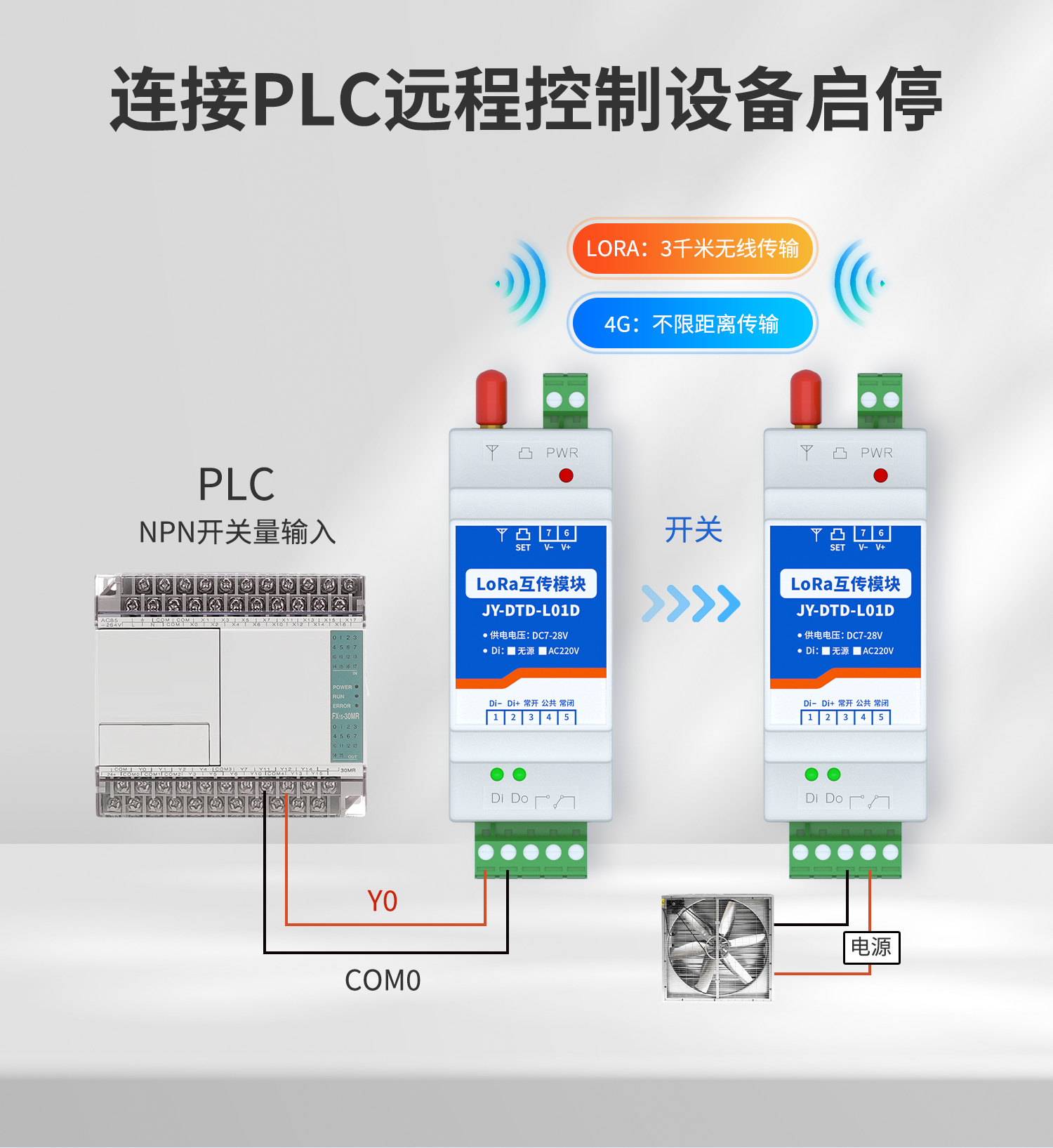

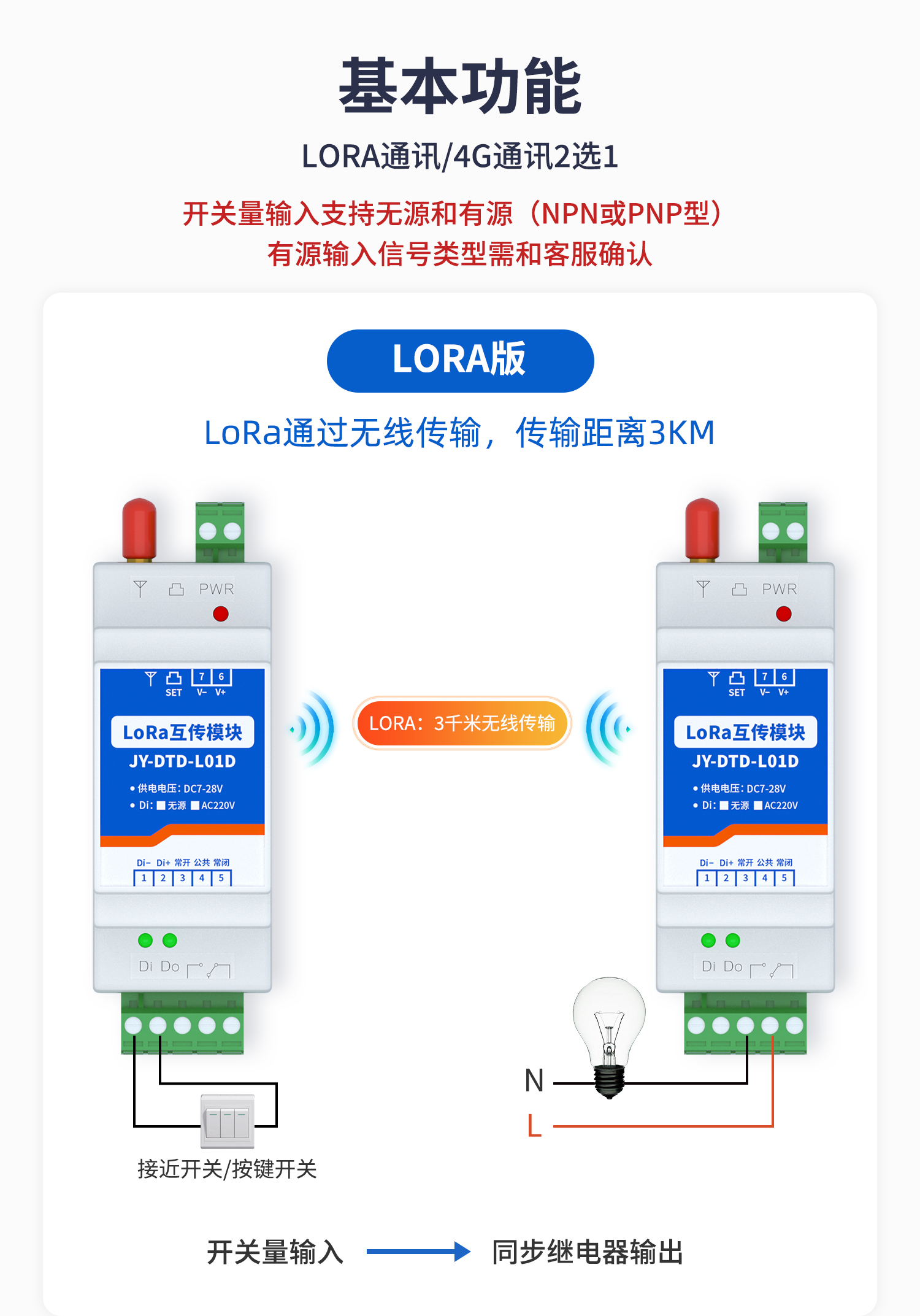

5.1 开关量输入接线

干接点接法: 输入端的 DI 和 COM 之间串入无源开关, 通过控制开关的闭 合、 断开控制输入量的状态。

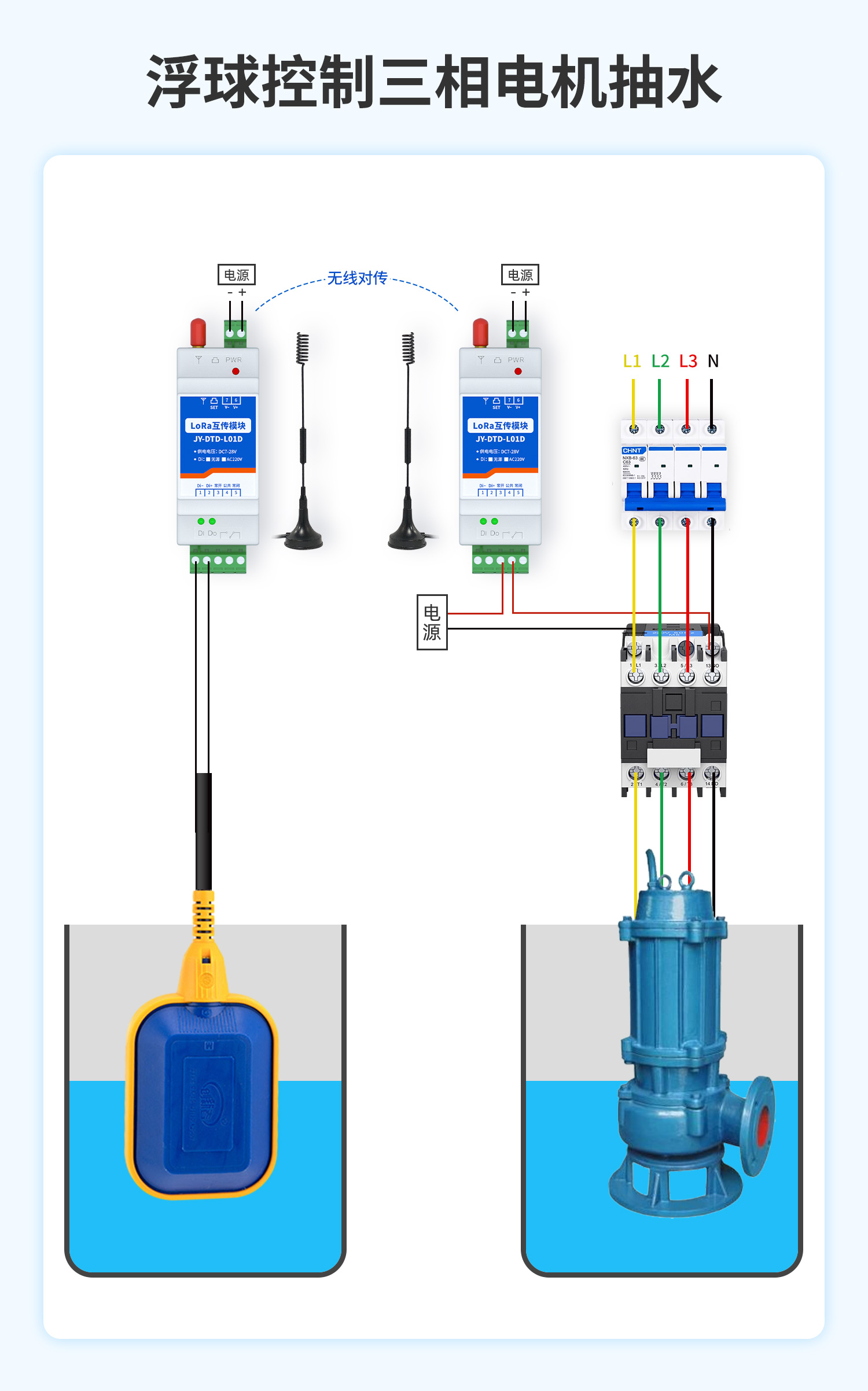

湿节点接法: 串入 NPN 传感器替代开关;

5.2 输出接线

输 出 采 用一 组 转 换 继 电 器 , 输 出 节 点 分 为常 开( NO--COM ) 和 常 闭(NC--COM) 两种接法, 可以根据自己使用场景选择合适的接线方式。

5.3 485 接线说明

此 485 通信端口只用于主从机的配对过程、两个透传设备的 A+ 和 B-相接。

六、使用说明

设备上电2s 内连接指示灯常亮为主机、闪烁为从机(闪烁次数代表从机 ID号)。

一对一为双向控制信息传输、一对多为单向(主->全部从设备)控制信息传输。

6.1 主从机身份切换

主从机身份可通过设备开机2s 内的连接指示灯状态区分(常亮为主机,闪烁为子机,闪烁次数代表从机 ID)。

长按按键6 秒,再点按一下,恢复默认参数(高速),并配置为主机模式。长按按键6 秒,恢复默认参数,配置为子机模式。

6.2 从机 ID 配置

1) 长按按键后设备上电启动后,会自动进入地址配置模式,超时 1 分钟会退出此模式。

2) 进入地址配置模式后长按6 秒,点按一下地址为 1,再次点按地址增 1,以此类推。

6.3 硬件配对

设备配对需先设置设备主从机身份。

1) 两设备的 485 通信口相互连接(A+连接A+、B-连接 B-)。

2) 主机按键短按一下,设备会自动交换配对信息,完成配对。

6.4 无线配对过程

设备配对需先设置设备主从机身份。

1) 主从机分别长按 3 秒,点按 1 次 SET,进入联机配对模式(连接指示灯会频闪3 次),设备会自动传输配对信息。

2) 配对成功后主机、子机会频闪3 次,退出联机配对模式、超过2 分钟配对失败,设备会自动退出配对模式。

3) 多从机配对与第二部操作相同,将需要配对的设备按其操作,已配好的

设备不发送更改,但从设备的 ID 须不同。

6.5 设备通信速率

设备通信速率与无线开关量控制滞后时间从反比,具体参考3-规格参数。

设备长按按键6 秒后,再点按一下配置为高速模式,两下为中速模式,三下为低速模式,同时配置为主机模式,子机只能通过与主机的配对自动切换为与主机一致的通信模式。

七、注意事项

1) JY-D2D-LoRa 无线对传模块是半双工的通讯设备, 在环境比较复杂的情 况下, 信号在空中耗时不确定, 适合对实时性 <= 200ms(扩频:7 )的应用场景场景。

2) 本产品需天线工作频段: 470~510MHz, 超出该范围, 则收发性能会有影响;

3) 在使用时请检查天线接口处是否拧紧, 并将天线竖直放置, 尽量远离大 型金属设备。

4)请勿将液体滴到或溅到设备上, 防止液体流入设备。

5) 请勿将设备安装在易燃易爆、 潮湿、 有灰尘或煤烟的场所。

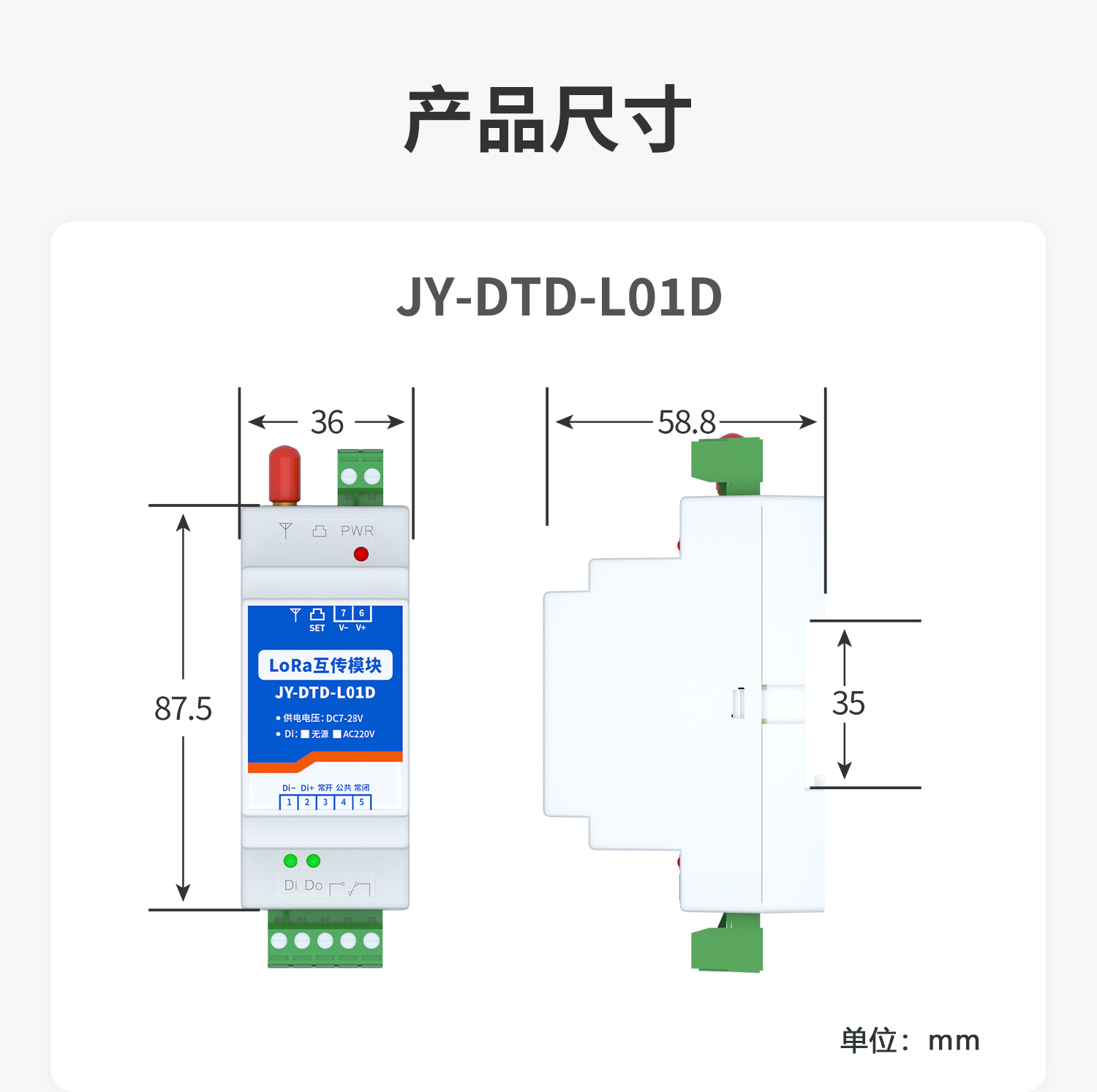

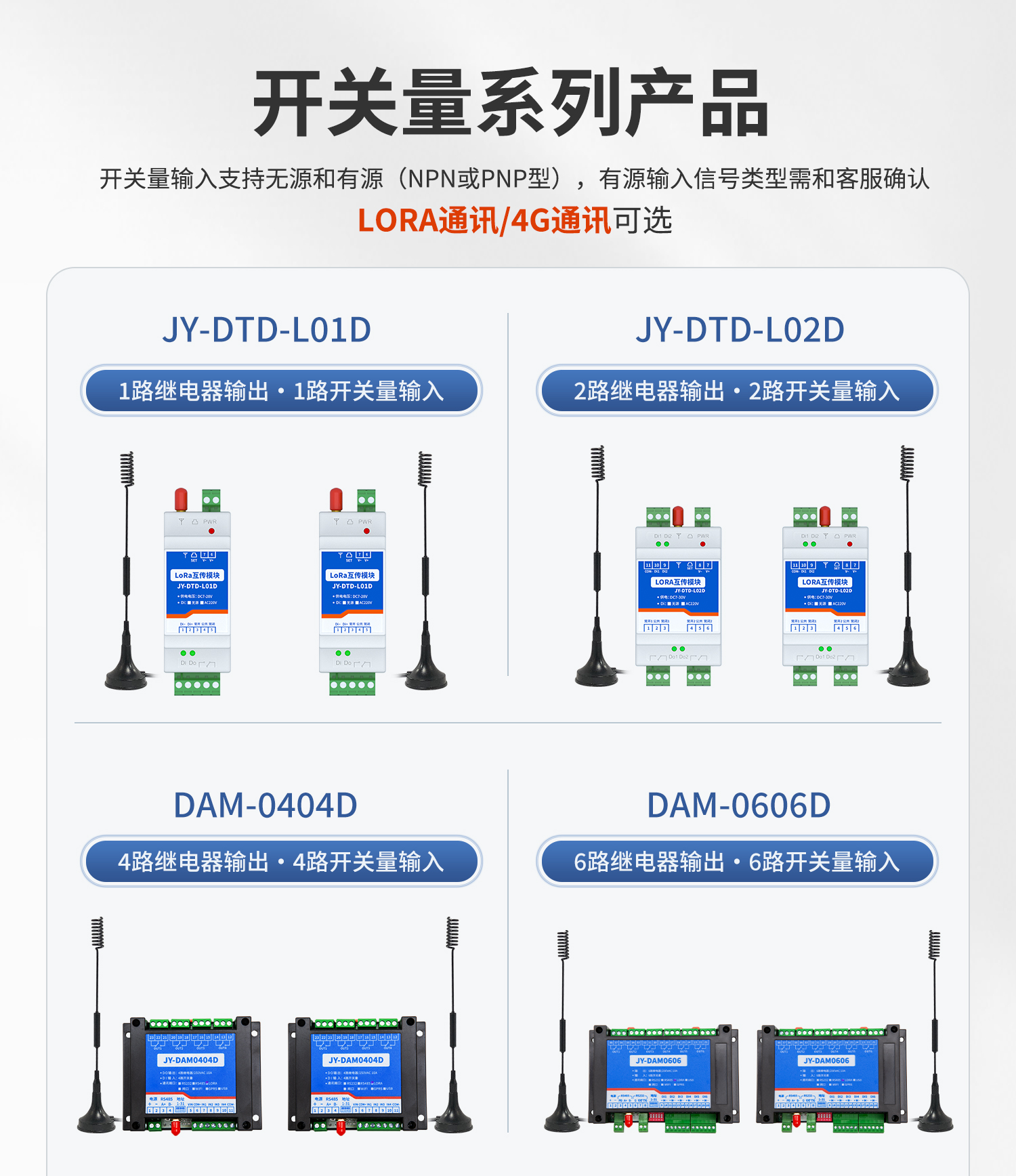

开关量对传系列产品尺寸JY-DTD-L01D

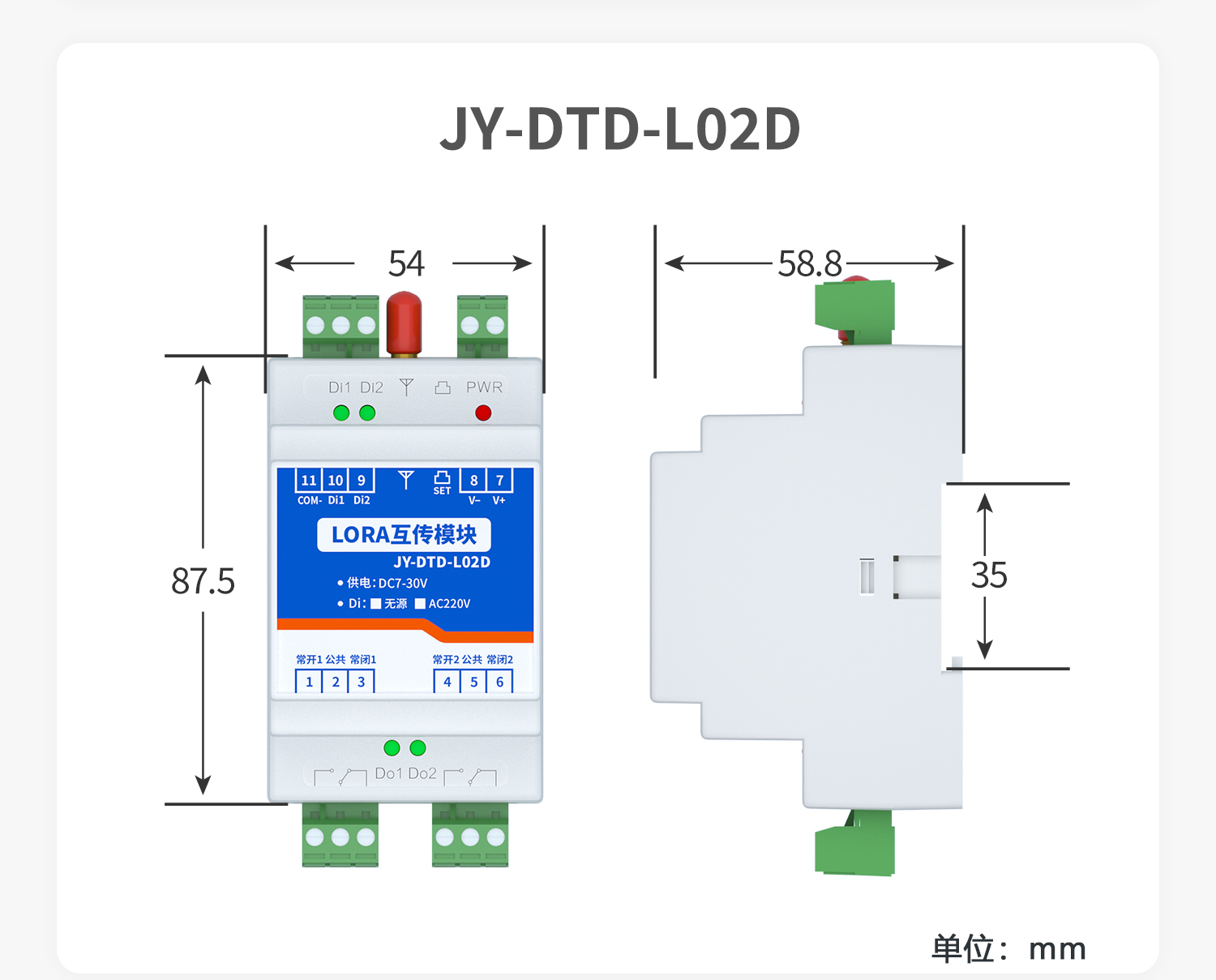

开关量对传系列产品尺寸JY-DTD-L02D

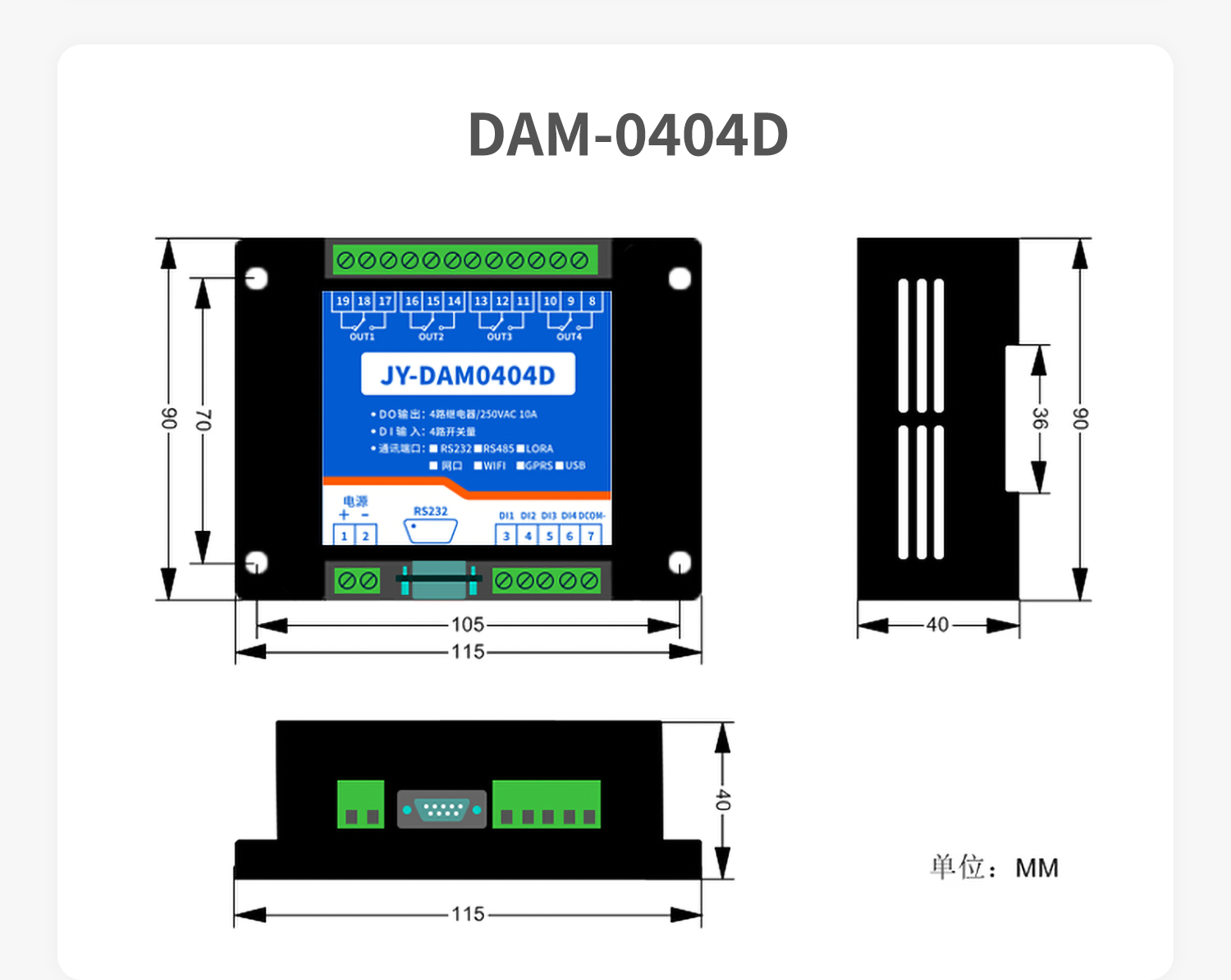

开关量对传系列产品尺寸DAM0404D

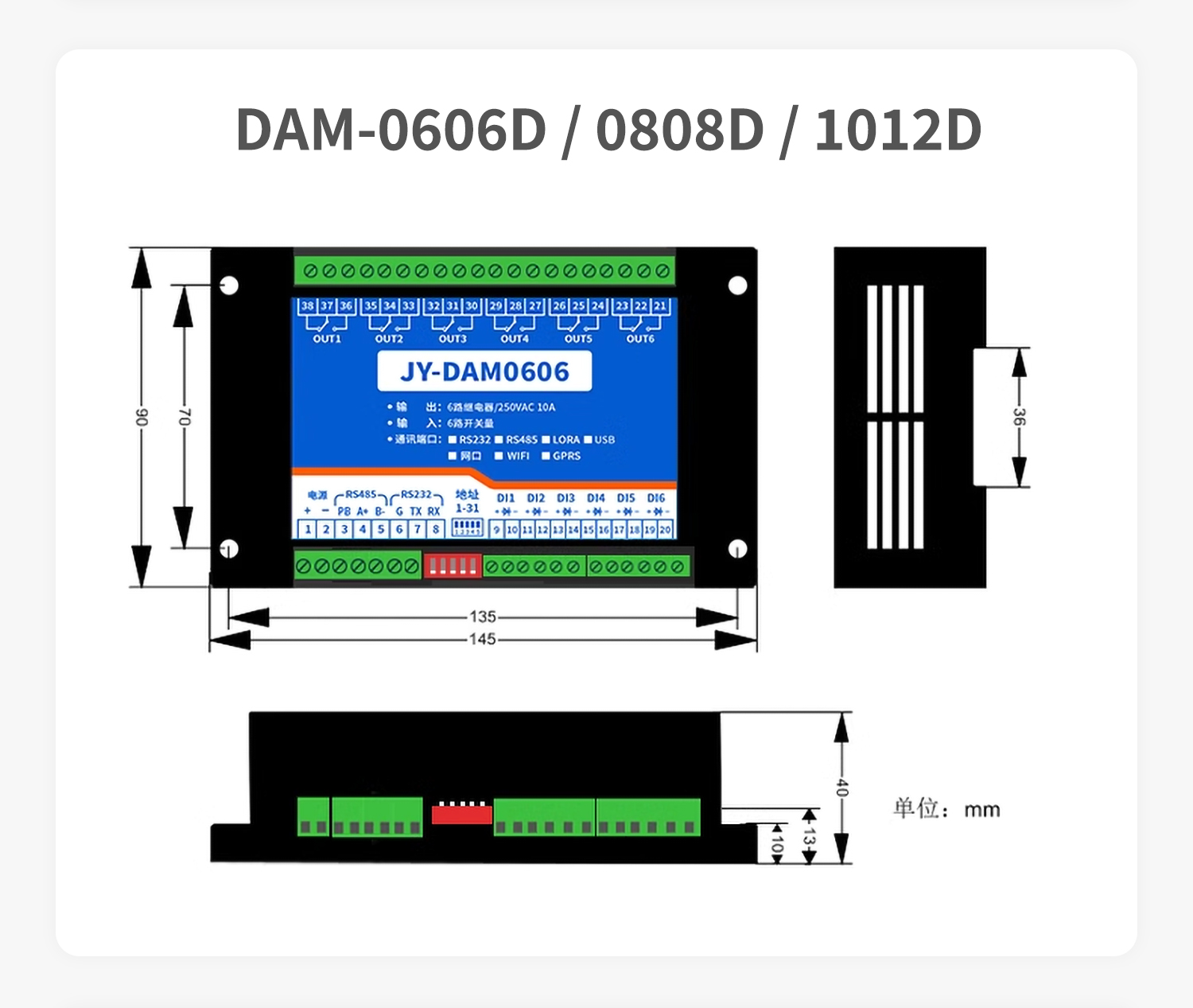

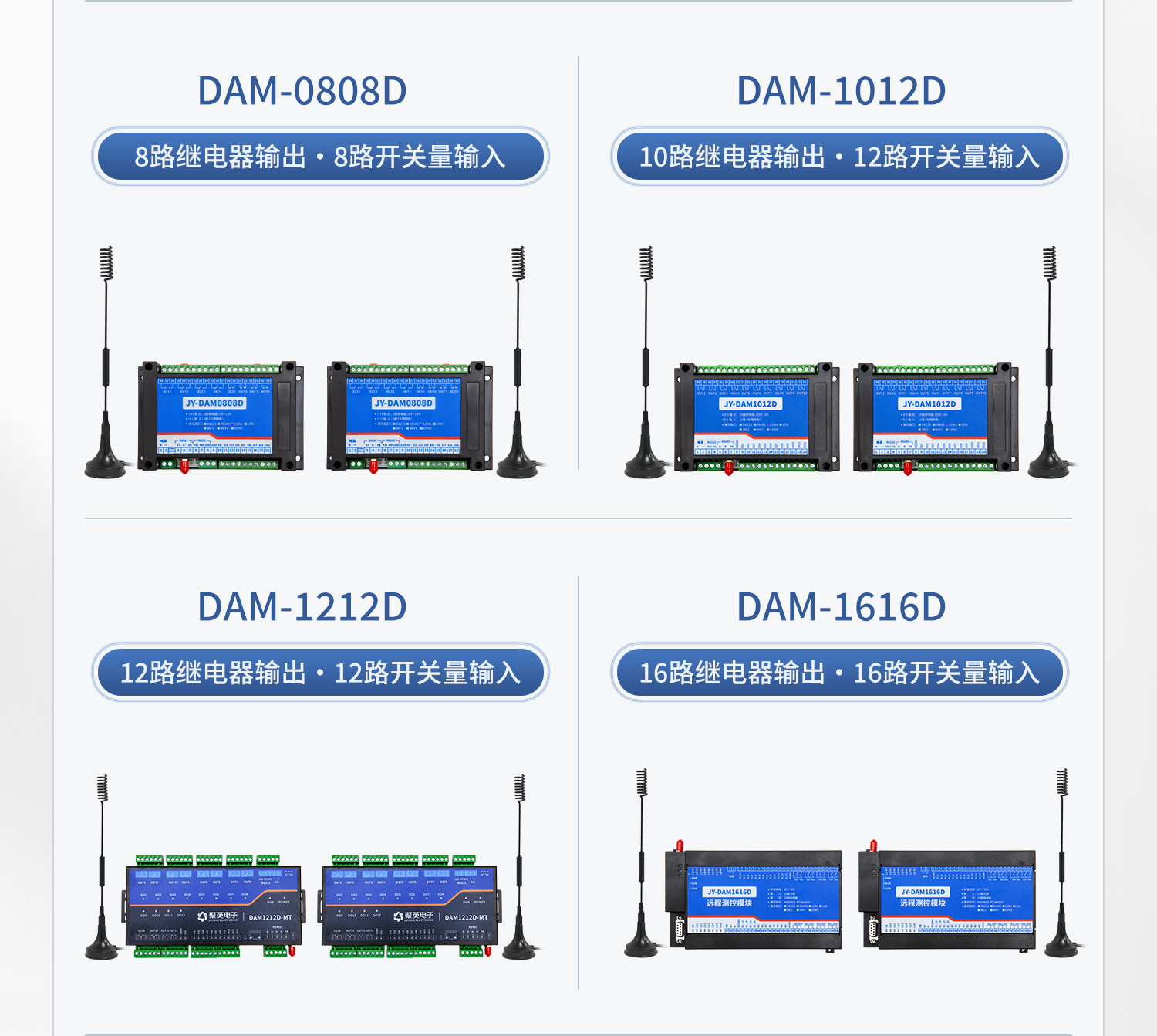

开关量对传系列产品尺寸DAM0406D/0808D/1012D

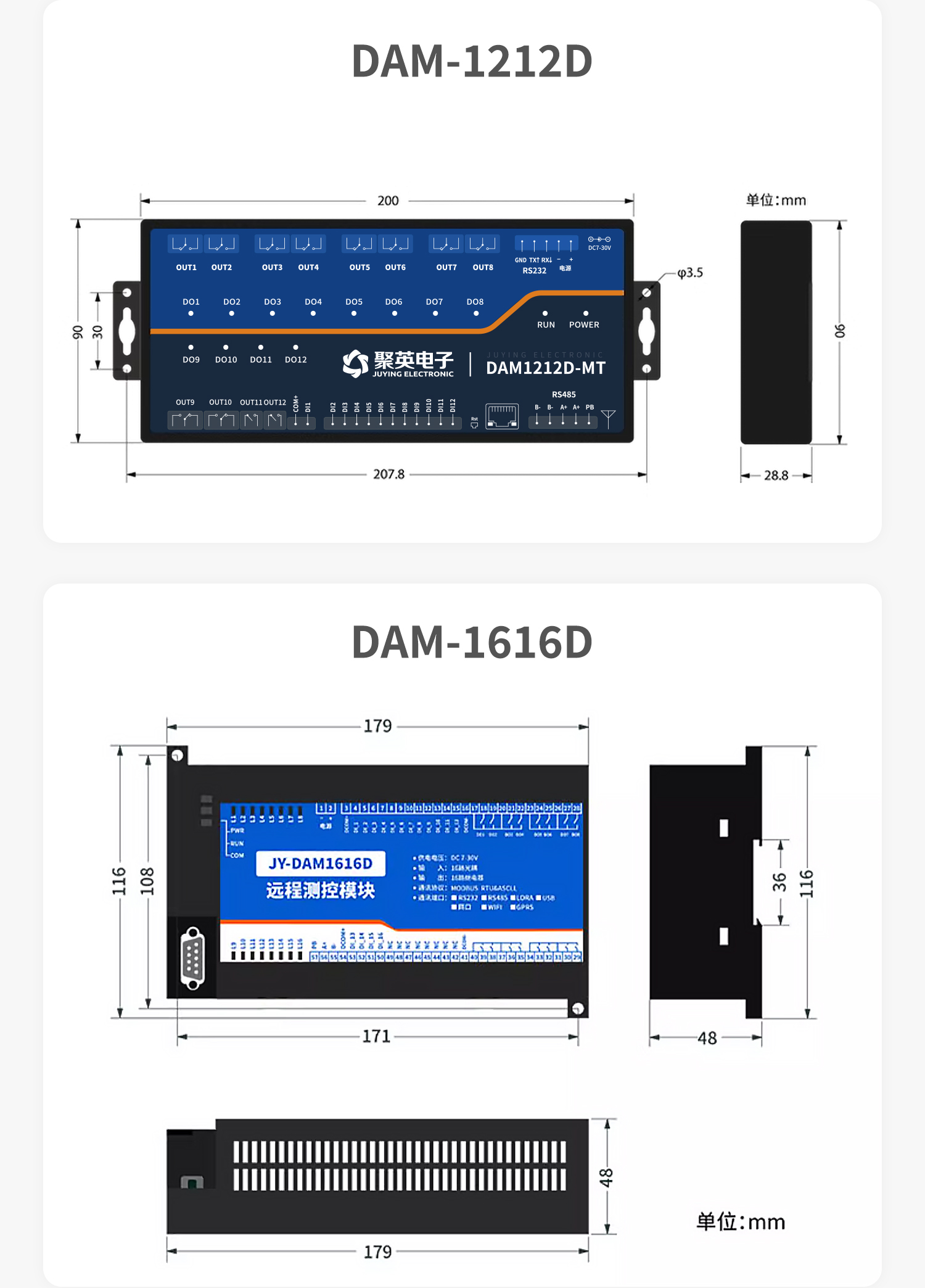

开关量对传系列产品尺寸DAM1212D

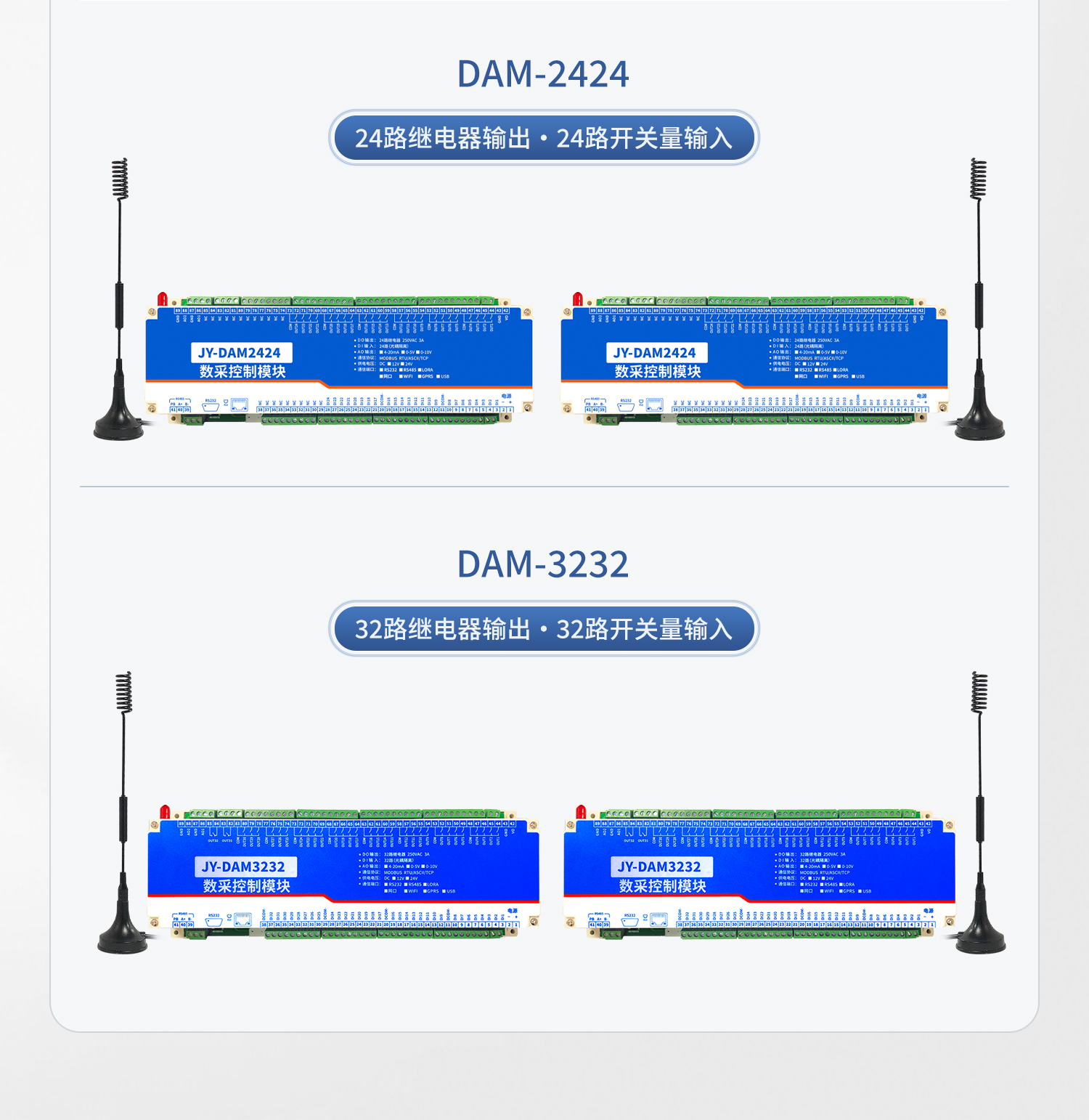

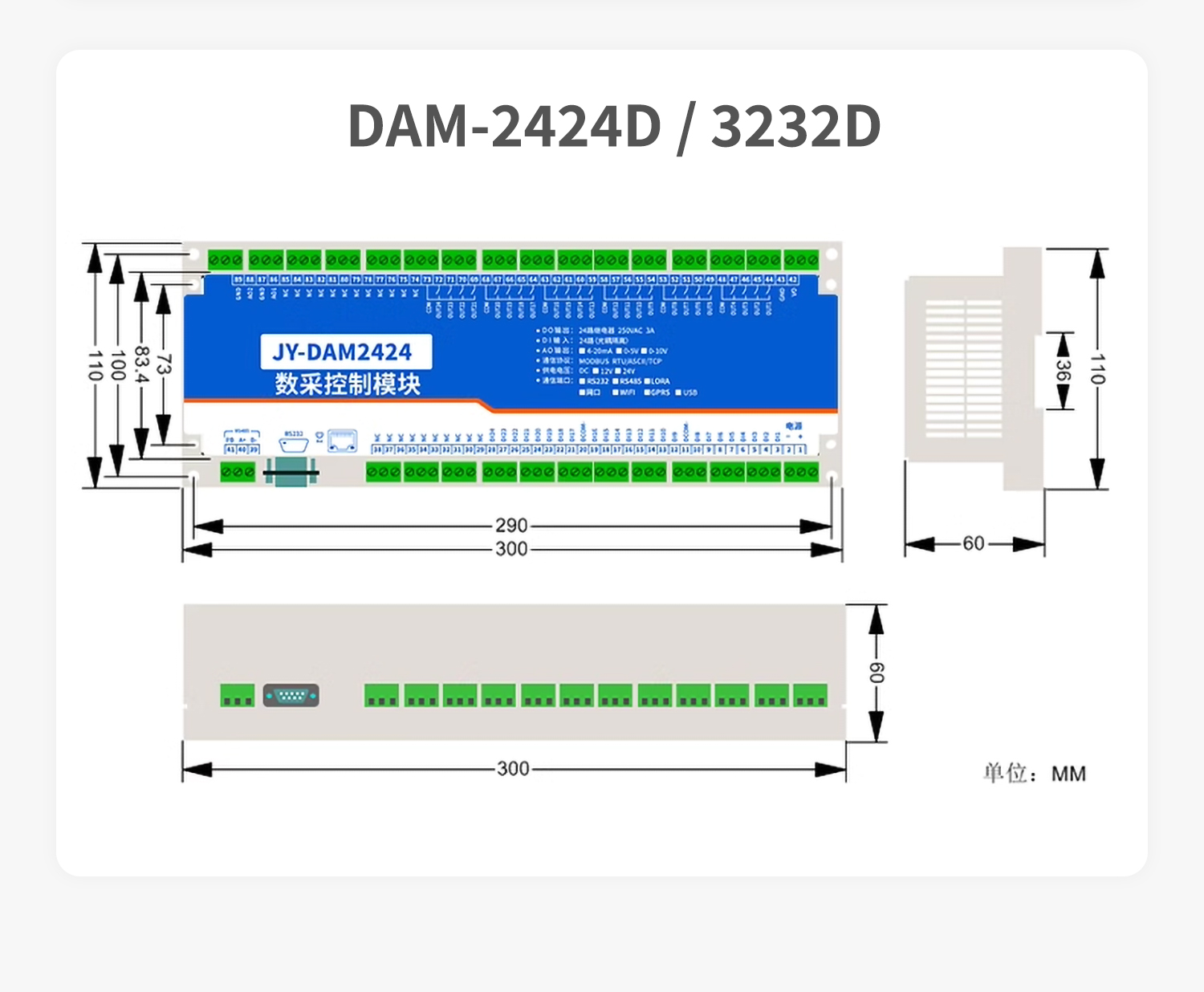

开关量对传系列产品尺寸DAM-2424D/3232D

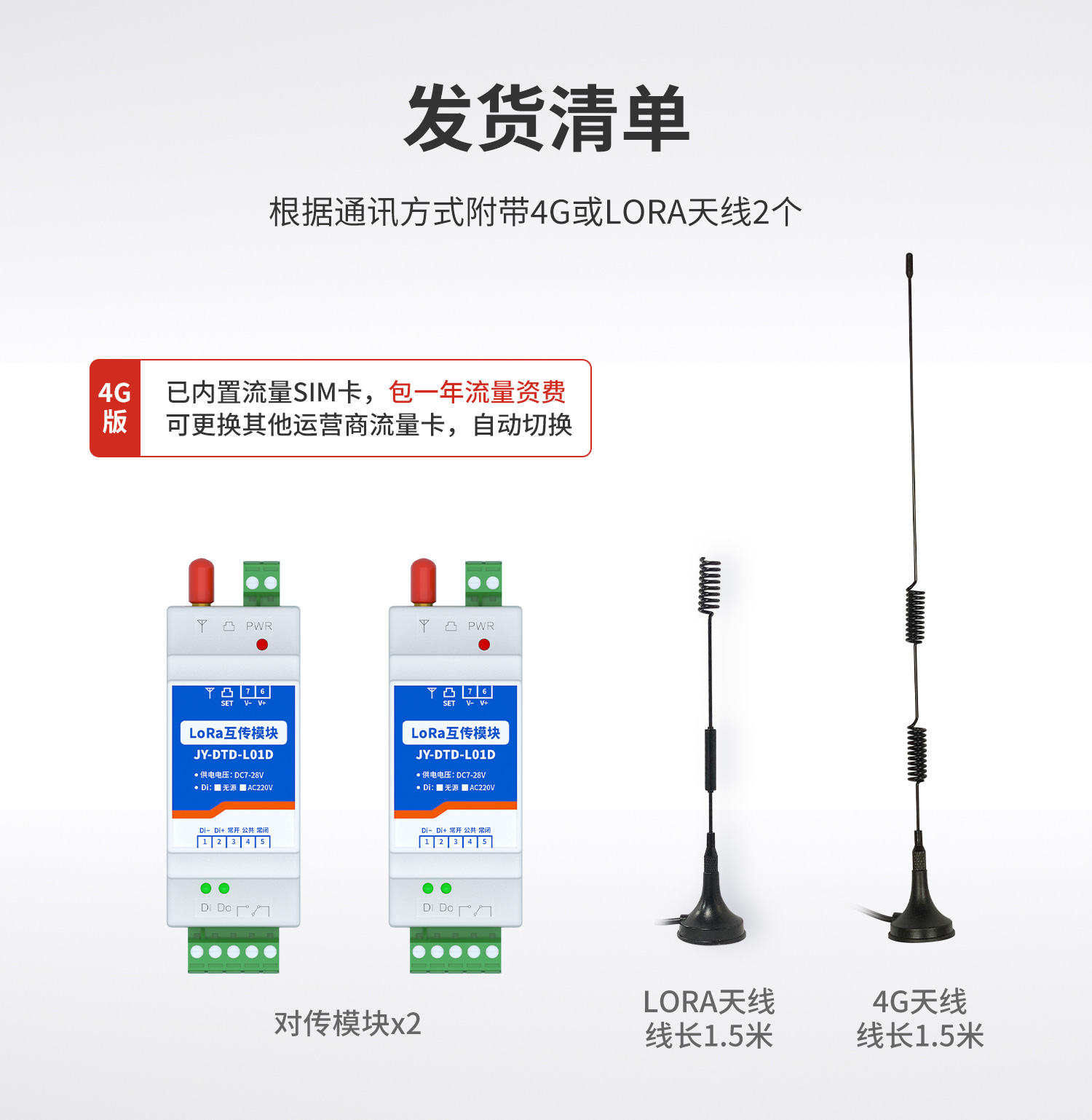

开关量对传系列产品发货清单
