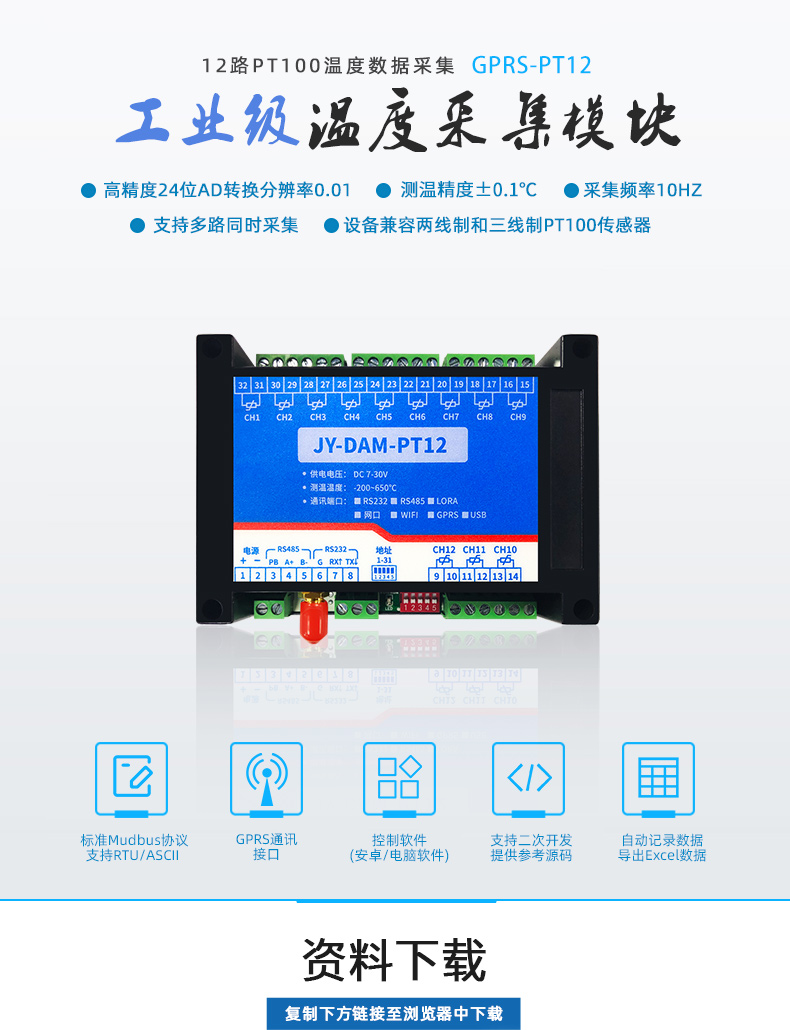

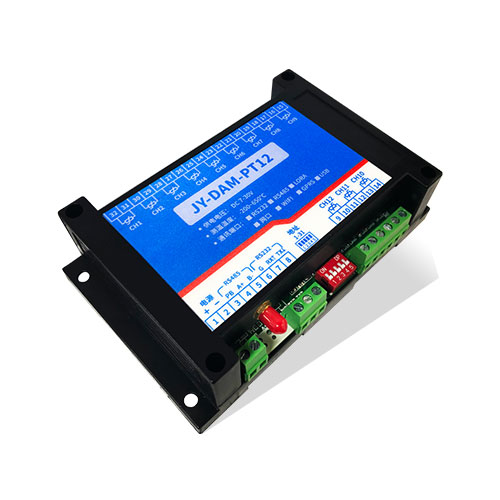

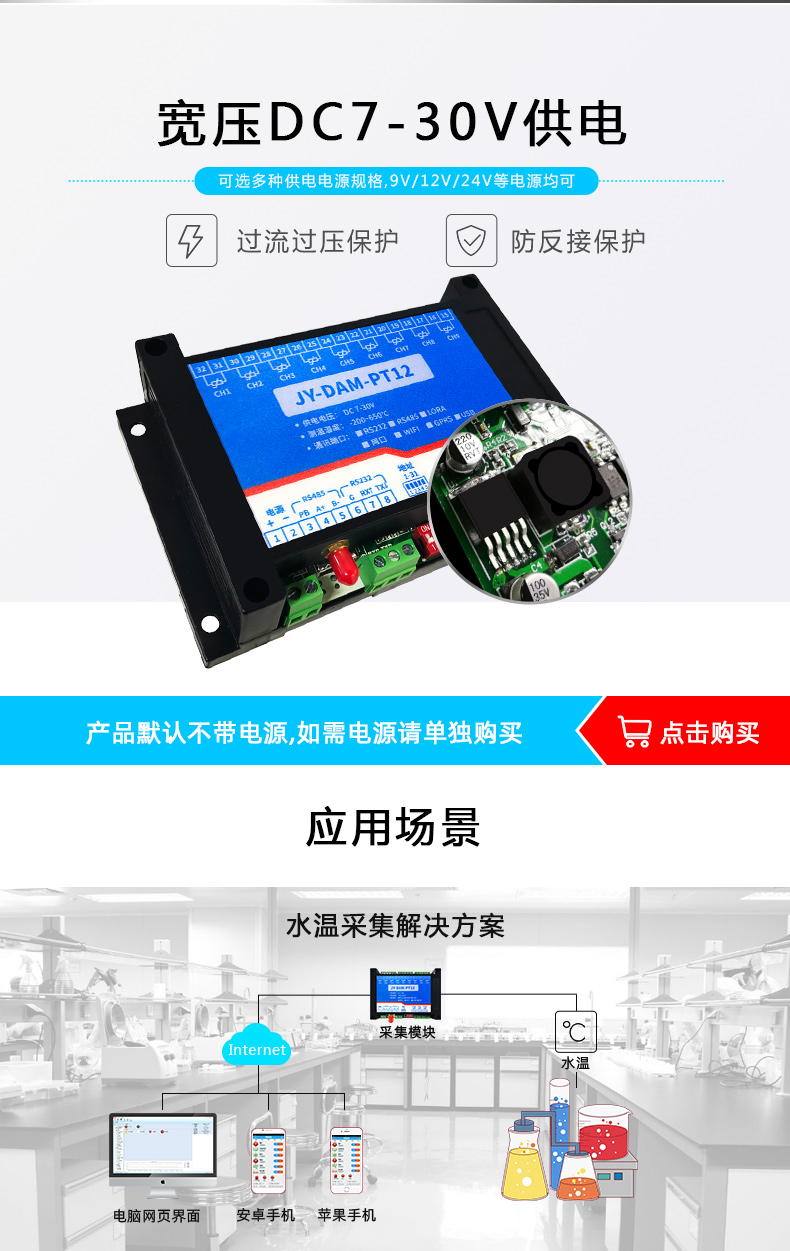

一、产品特点

l DC7-30V;

l 继电器输出触点隔离;

l 使用GPRS 通讯，SIM 卡支持移动、联通，暂不支持电信;

l 通信波特率：2400,4800,9600, 19200,38400(可以通过软件修改，默认9600);

l 通信协议：支持标准modbus RTU 协议;

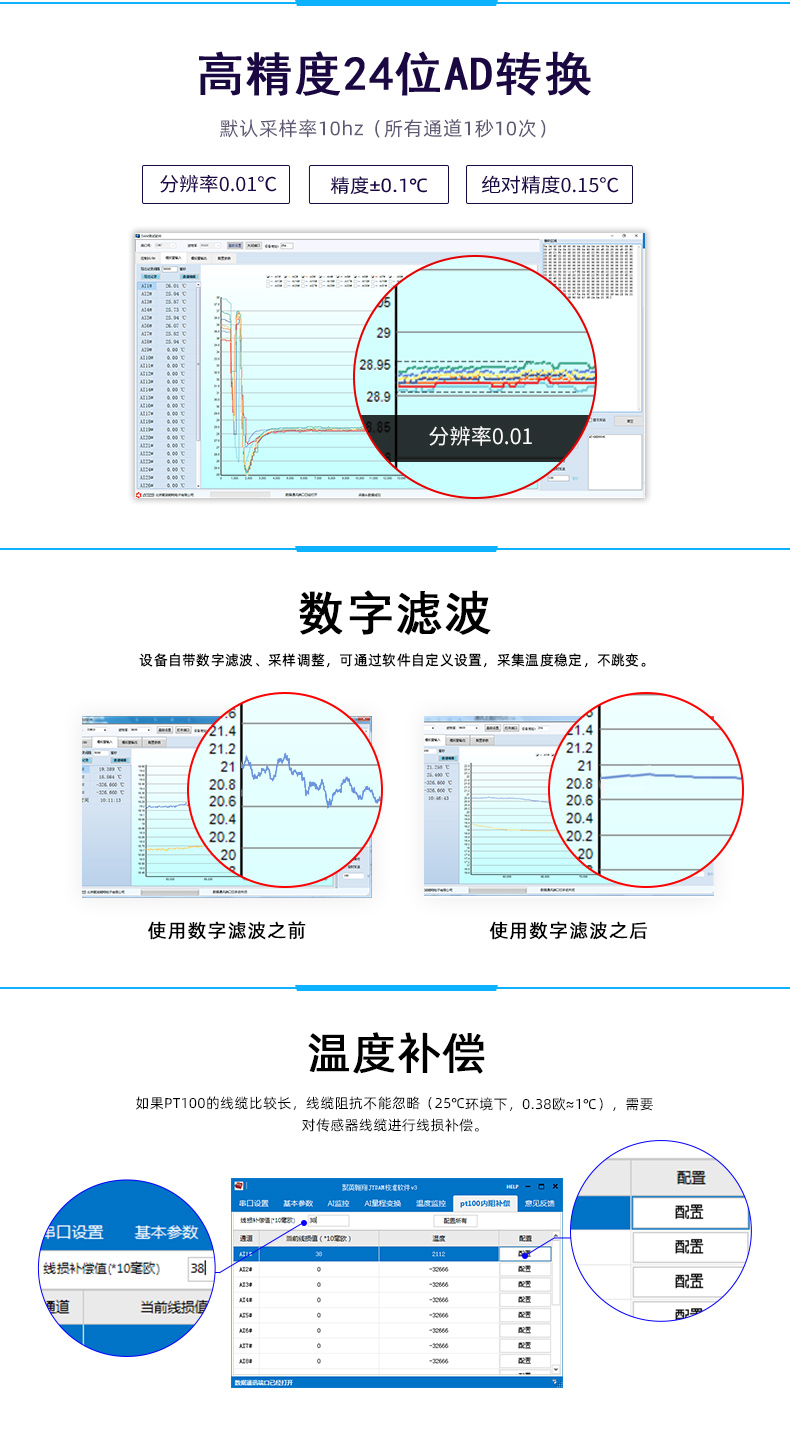

l 测量芯片采用24 位 AD 转换器,精度可做到 0.02 度。

二、产品功能

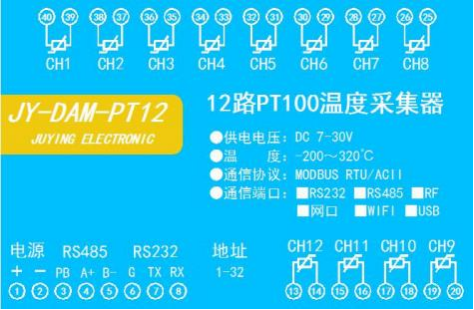

l 12 路 PT100 采集通道，二线制 PT100 传感器。

l 支持 5 位寻址地址;

l 支持波特率：2400,4800,9600, 19200,38400。

l 支持 UDP/TCP 工作模式;

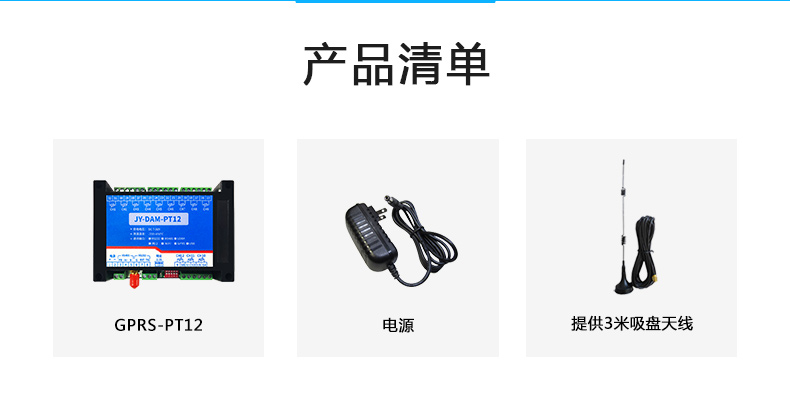

三、产品选型

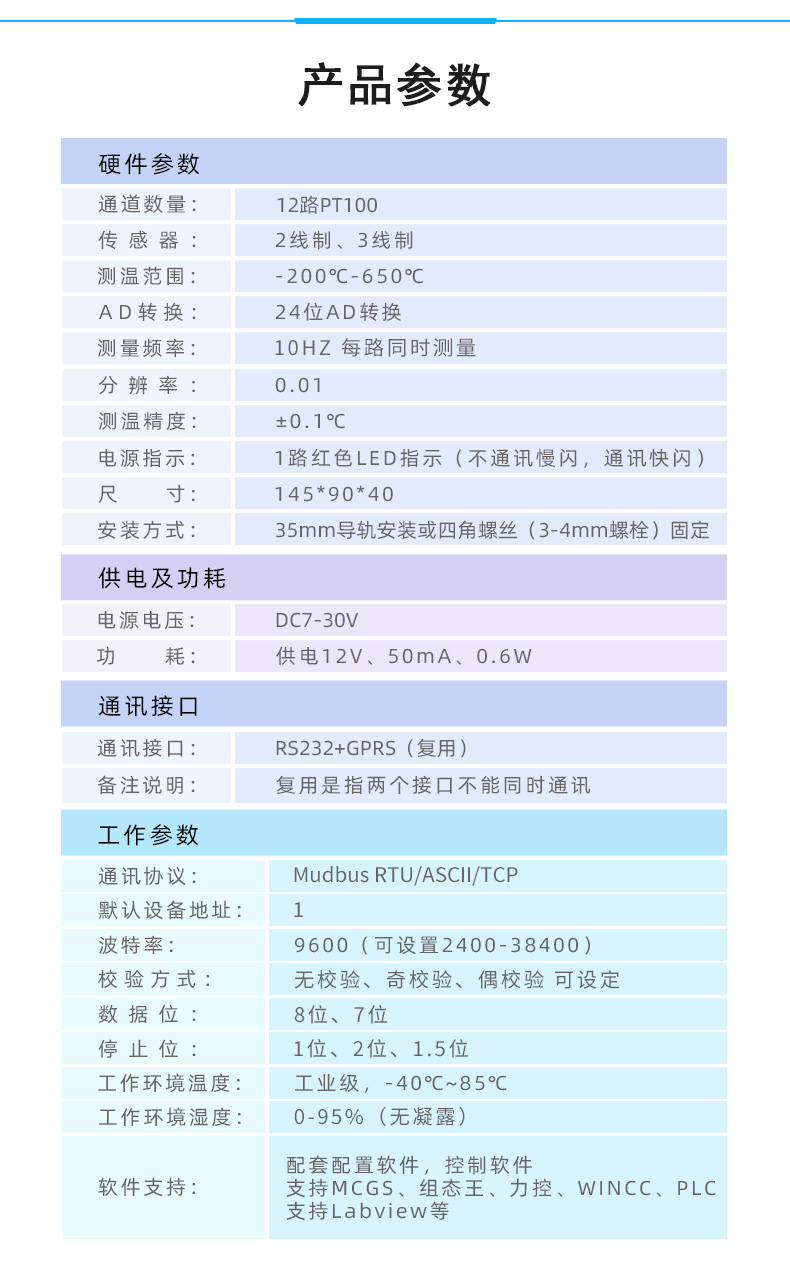

四、主要参数

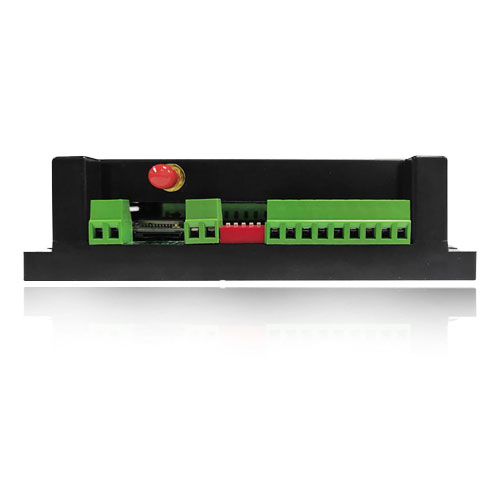

五、接口说明

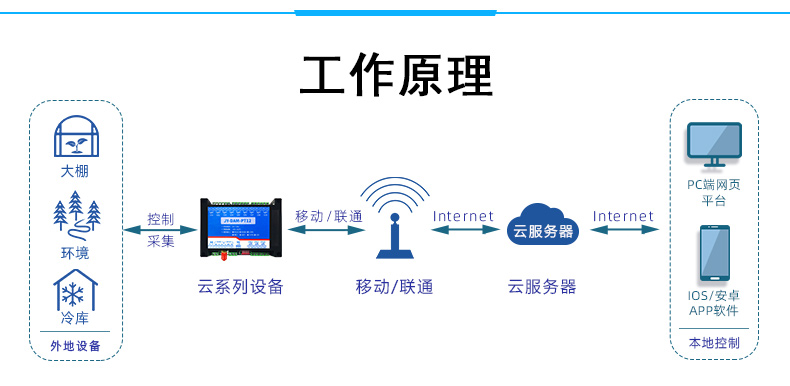

六、通讯说明

设备使用基于移动或联通的 GSM 网络进行远程通讯，设备上插入移动或联通 SIM 卡即可，支持流量卡。

七、使用说明

1 、 设备上电后，在设备上插入移动或联通 SIM 卡;

2 、 使用手机向设备中的手机号发送设置管理员指令;

3 、 通过提供的二维码标签或者发送查询短信指令获取设备唯一 ID 号;

4 、 安装 app 软件添加设备进行测试【默认设备的指向服务器是我司服务器 】;

5 、 通过发送短信指令来将服务器地址改为使用的服务器地址;【选用】

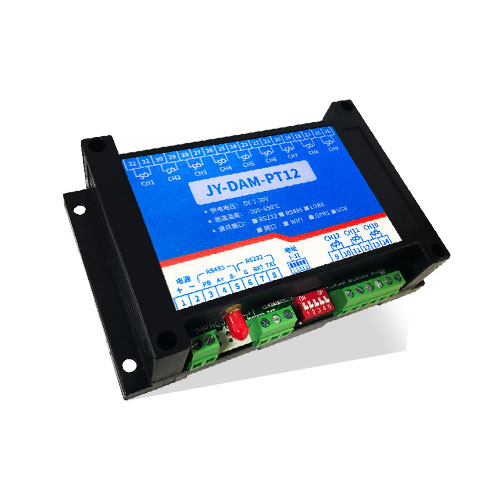

八、硬件说明

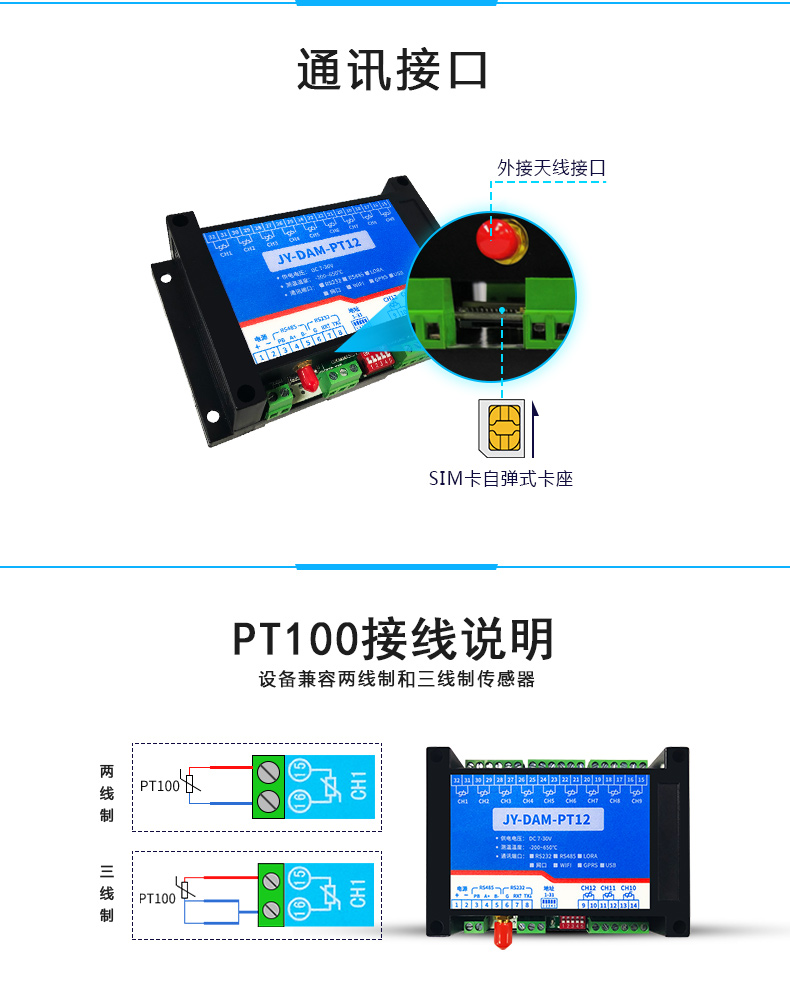

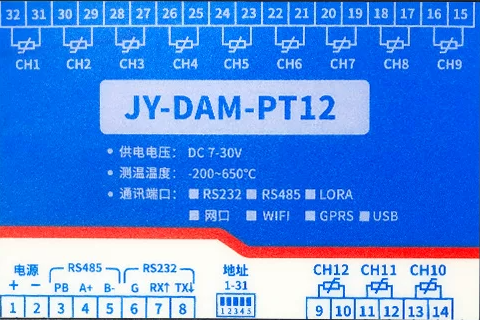

1 、传感器接线说明

PT100 采用三线制接线方式

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.01

九、短信配置说明

设备默认面向我司服务器，需要二次开发的用户可通过短信配置更改面向其他服务器。

1. 查询指令

(红色部分为必须指令，其他选用)

1:【管理员手机号】

配置短信:*JY#01#123456#138xxxxxxxx#

2:【APN】

查询:*JY#02#

配置:*JY#02#"CMNET","",""# 3:【DNS】

查询:*JY#03#

配置:*JY#03#114. 114. 114. 114#8.8.8.8#300#60# 4:【登录信息包】

查询:*JY#04#

配置:*JY#04#Hex#010203040506 5:【心跳包】

查询:*JY#05#

配置:*JY#05#ASCII#:138xxxxxxxx.

6:【查询唯一 ID 号】查询:*JY#30#

配置:*JY#30#UNID:***********

CSQ：**

GPS：**

2. 网络配置及查询

此处为配置 TCP/UDP Client模式时面向的服务器的IP 地址及端口号设置，默认面向我司的服务器：ems.jydtu.com ，端口号：60001 。(红色部分为可修改部分)网络 1-网络 6 其中的任意通道修改即可。

11:【网络 1】

查询:*JY#11#

配置:*JY#11#1#ems.jydtu.com#60001#10000#300#0#31#

12:【网络 2】

查询:*JY#12#

配置:*JY#12#0##10000#10000#300#0#255#

13:【网络 3】

查询:*JY#13#

配置:*JY#13#0##10000#10000#300#0#255#

14:【网络 4】

查询:*JY#14#

配置:*JY#14#0##10000#10000#300#0#255#

15:【网络 5】

查询:*JY#15#

配置:*JY#15#0##10000#10000#300#0#255#

16:【网络 6】

查询:*JY#16#

配置:*JY#16#0##10000#10000#300#0#255#

21:【串 口 1】

查询:*JY#21#

配置:*JY#21#0#0#0#0#255#0#

22:【串 口 2】

查询:*JY#22#

配置:*JY#22#0#0#0#0#255#0#

23:【串 口 3】

查询:*JY#23#

配置:*JY#23#0#0#0#0#255#0#

24:【串口 4】

查询:*JY#24#

配置:*JY#24#0#0#0#0#255#0#

25:【串 口 5】

查询:*JY#25#

配置:*JY#25#0#0#0#0#255#0#

3 、软件生成指令

短信指令也可通过软件生成。

打开软件后，打开串口，修改参数配置，点击修改后，在 DTU 配置软件的“基本配置信息 ”页，点击“生成短信 ”，即可生成短信指令。

十、设备唯一 ID 号

使用聚英云平台软件，要求 DAM 设备具有唯一 ID 号，唯一 ID 号获取有以下两种方式：

1 、扫描二维码获取

使用手机扫描设备外壳或包装外壳上的二维码获取唯一 ID 号，如下所示：

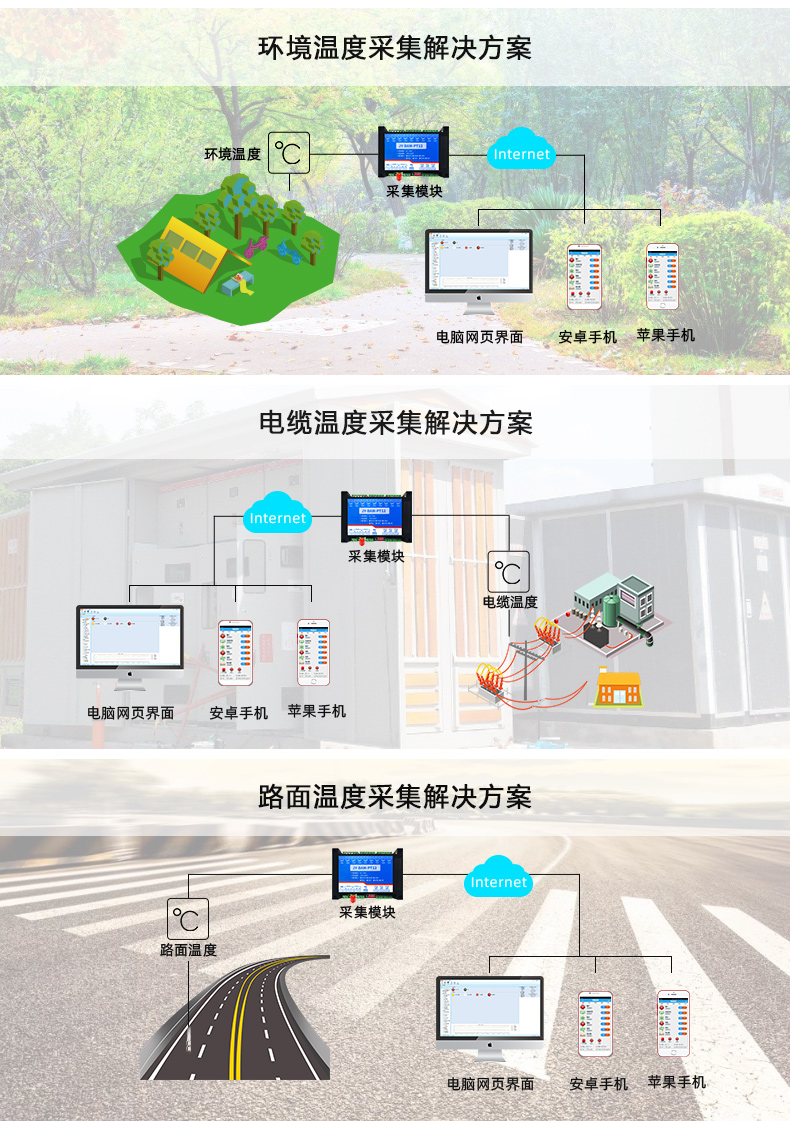

十一、平台软件说明

聚英云平台为我公司开发的一款网络平台软件，平台包含手机 APP 平台软件和网页版平台，其中手机 APP 软件又包含 Android 、IOS 两大类，平台以我公司的 DAM 系列网络版设备和GPRS 版设备为应用对象，旨在为用户提供远程控制输出(继电器、开关量)、模拟量(4-20mA 、0-10V 、0-5V)采集、开关量采集等服务，极大方便了用户的需求，服务器由我公司提供，客户可放心使用。

具体操作说明阅读【聚英云平台使用说明】文档即可;

下载地址：https://www.juyingele.com/download/JYCloud-instructions.pdf

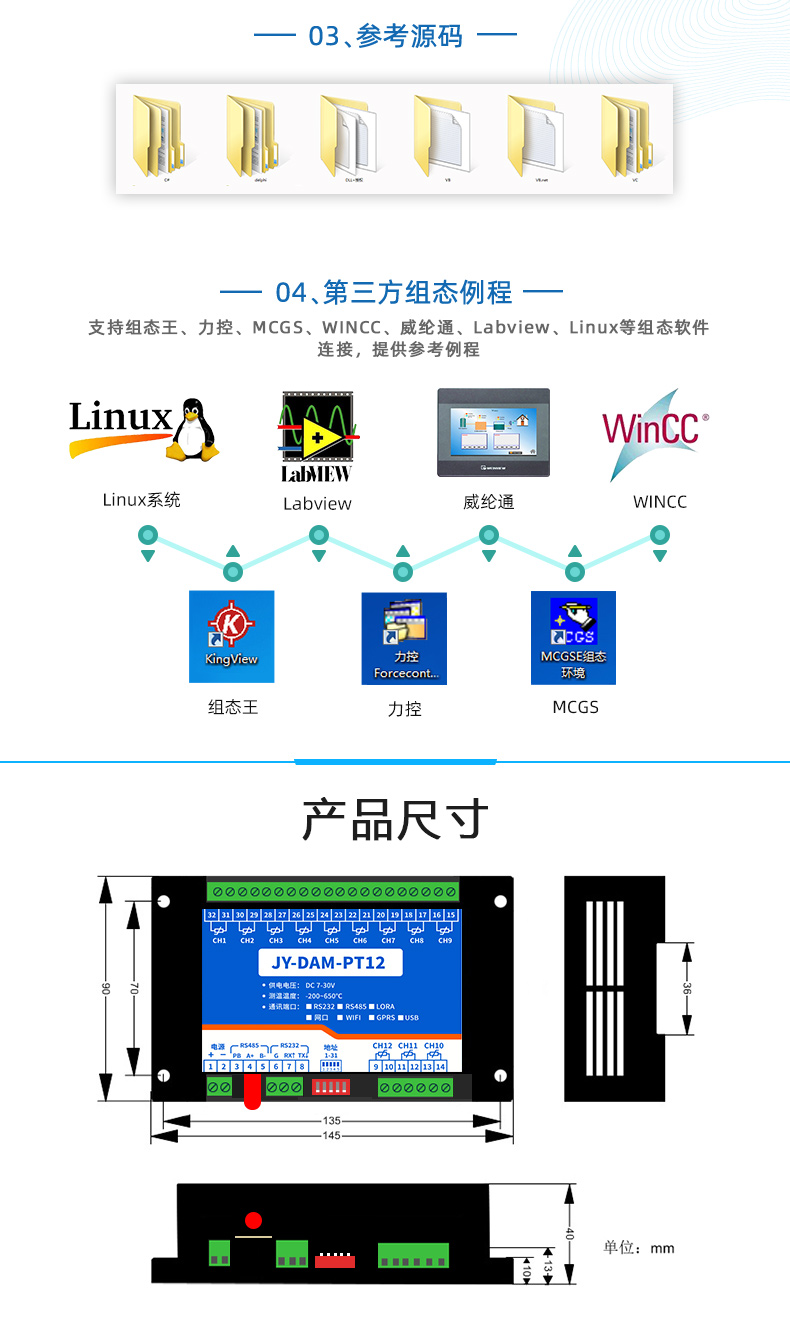

十二、开发资料说明

1 、通讯协议说明

本产品支持标准modbus 指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS 协议中文版》 即可。

Modbus 协议说明书下载链接地址：https://www.juyingele.com/software/

2 、Modbus 寄存器说明

本控制卡主要为温度寄存器，支持以下指令码：3 、4 、6

线圈寄存器地址表：

3 、指令列表

4 、指令详解

模拟量查询

查询第一路温度FE040000000125C5

模拟返回信息：

FE 04 02 00 00 AD 24
