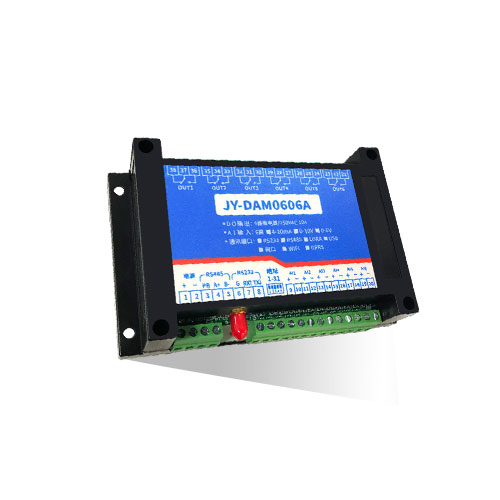

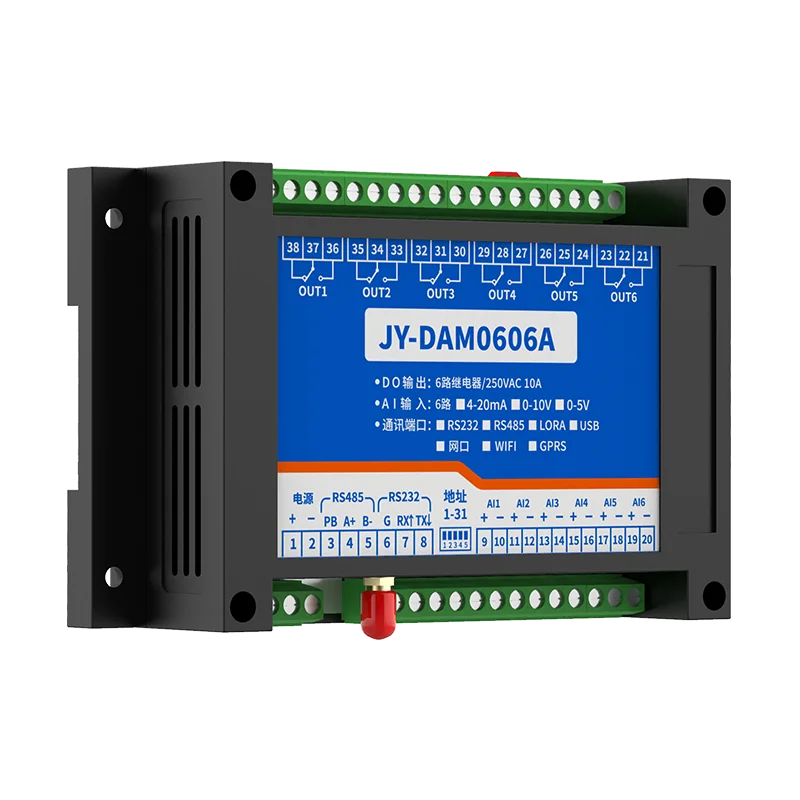

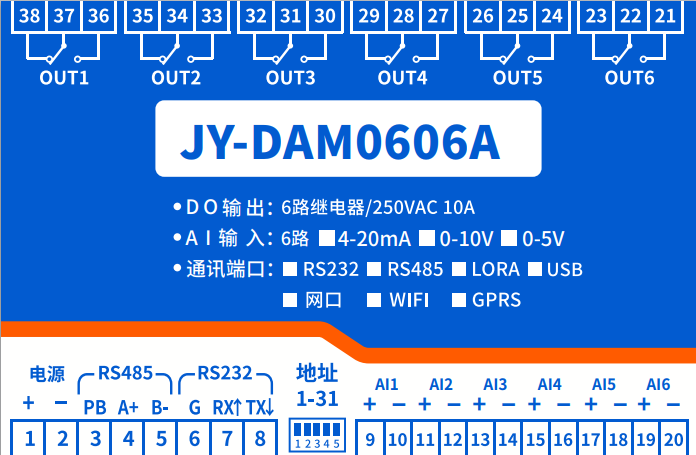

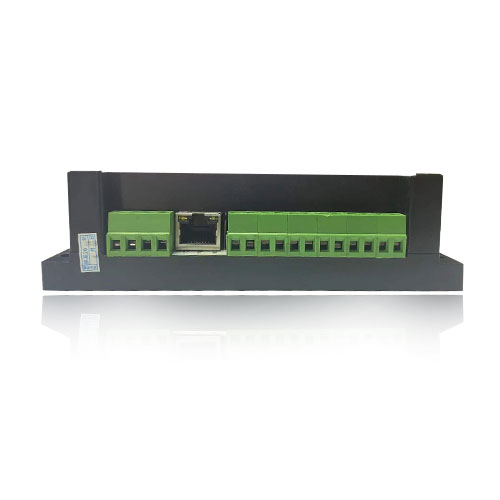

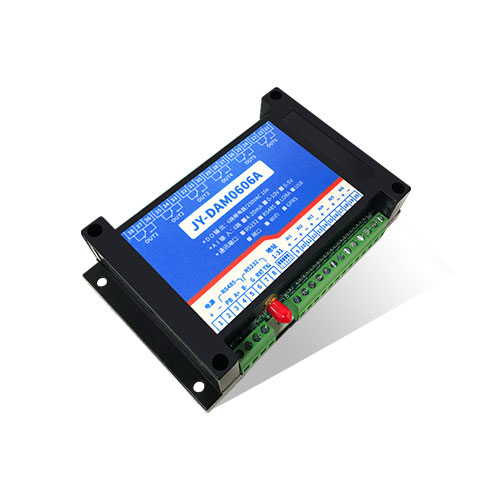

GPRS0606A 设备是我公司DAM 系列设备中GPRS 版本的一种,设备基于移动和联通的 GPRS 网络来进行通讯,使用我司配套的云平台软件可实现远程控制设备功能,每个设备具有唯一 ID 号方便用户进行二次开发使用。
l 供电电压 DC7-40V;
l 继电器输出触点隔离;
l 分为 2G 版和 4G 版两种:
2G 版支持移动、联动 SIM 卡;
4G 版支持移动、联通、电信 SIM 卡;

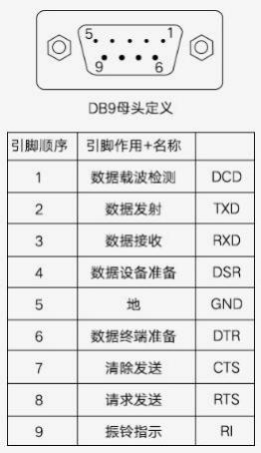

l 通信波特率:2400,4800,9600, 19200,38400;
l 通信协议:支持标准 modbus 协议;

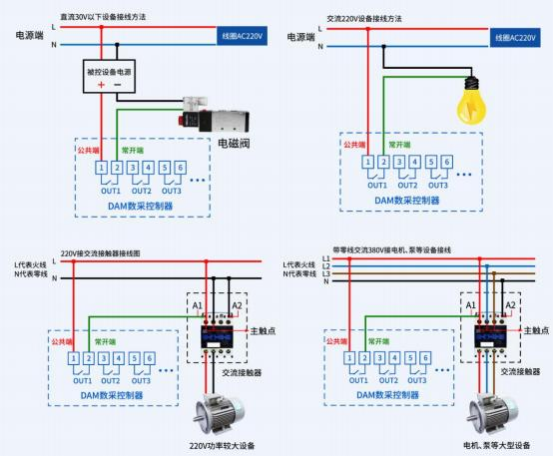

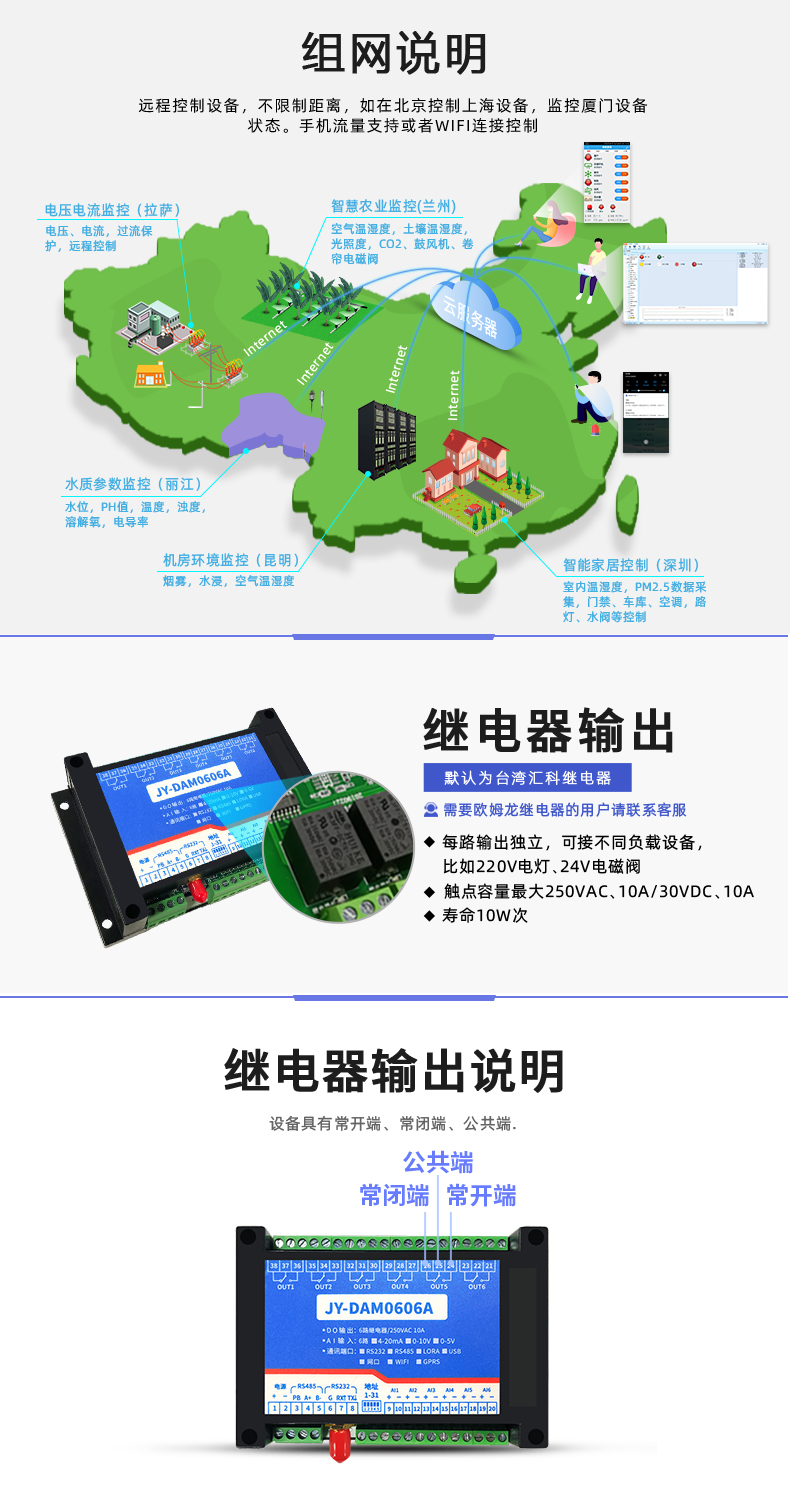

l 六路继电器控制输出;

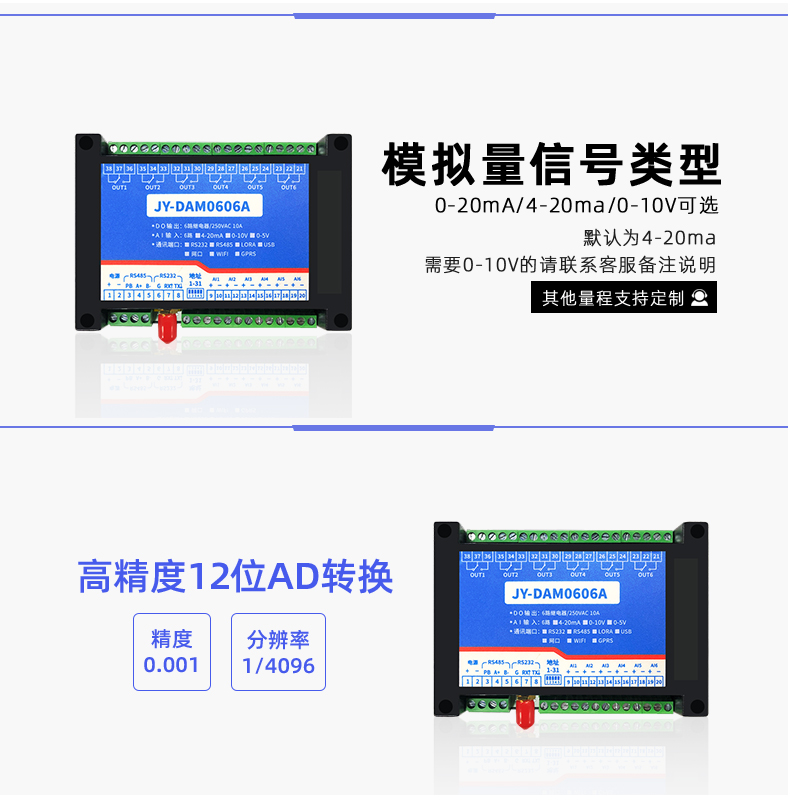

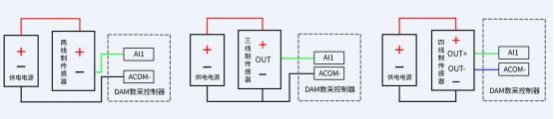

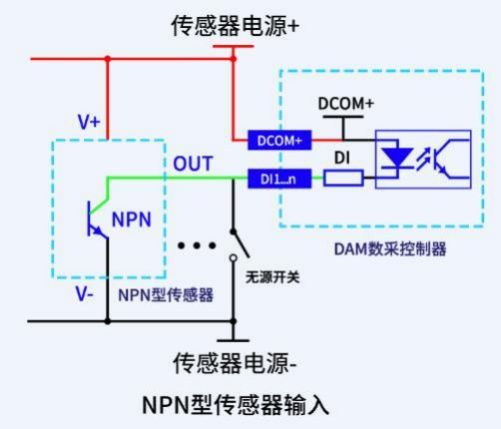

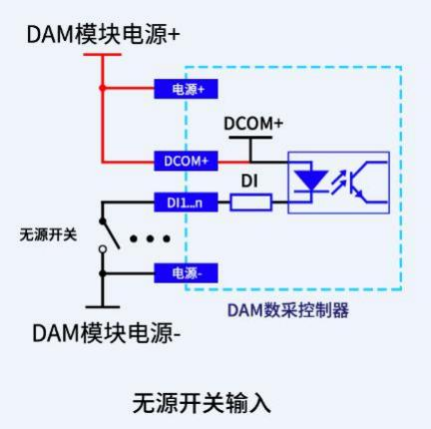

l 六路 4-20mA/0-10V/0-5V 模拟量输入;

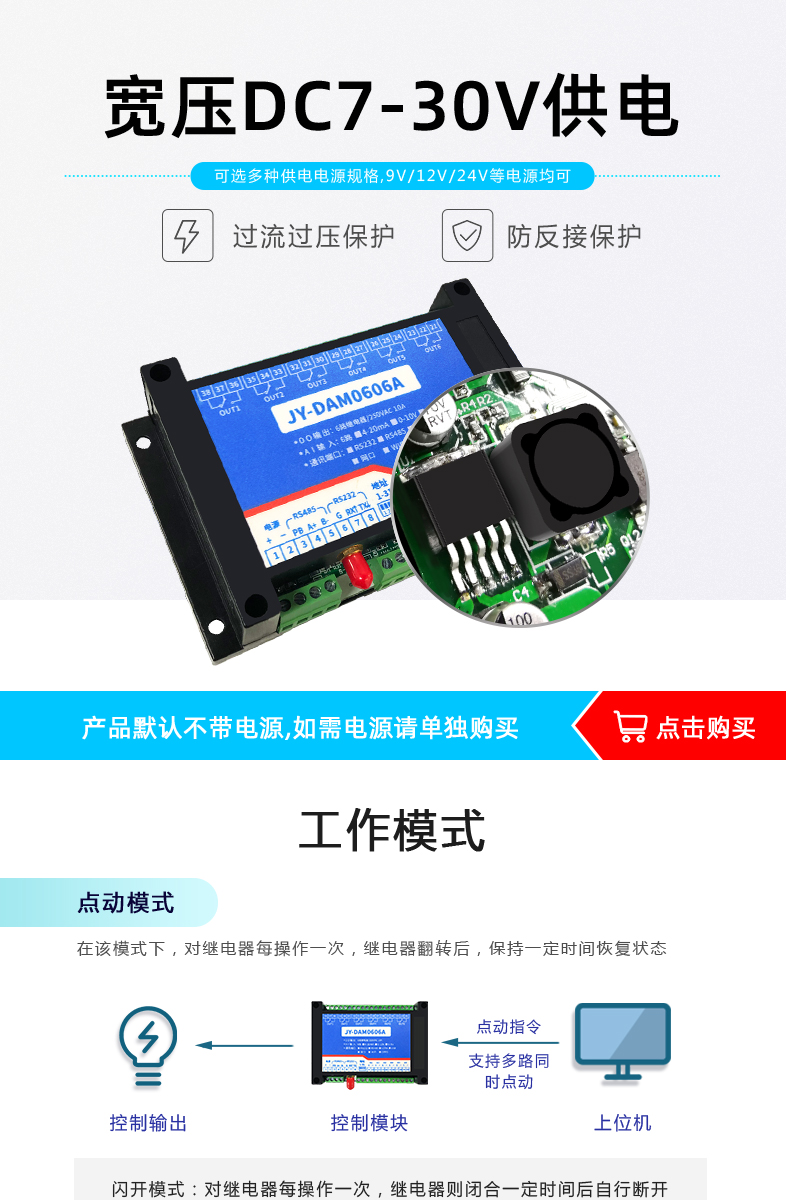

l 具有闪开、闪断功能,可以在指令里边带参数、操作继电器开一段时间自动关闭。

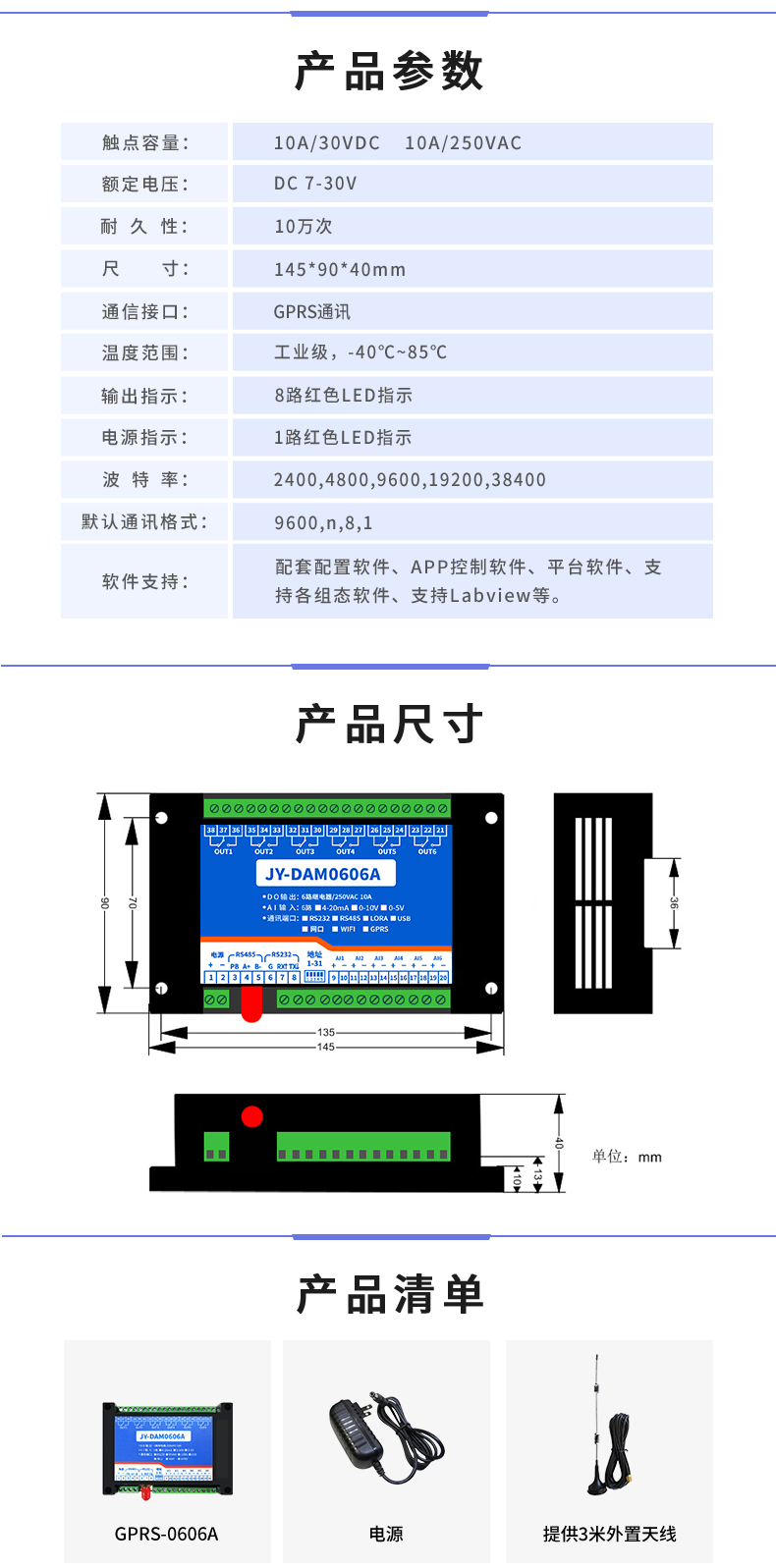

参数 | 说明 |
触点容量 | 10A/30VDC 10A/250VAC |
耐久性 | 10万次 |
通讯接口 | GSM 网络(移动、联通) |
额定电压 | DC 7-40V |
电源指示 | 1路红色 LED 指示(不通信时常亮,通信时闪烁) |
输出指示 | 6路红色 LED 指示 |
温度范围 | 工业级,-40℃—85℃ |
尺寸 | 145*90*40mm |
重量 | 200g |
默认通讯格式 | 9600,n,8,1 |
波特率 | 2400,4800,9600,19200,38400 |
软件支持 | 配套配置软件、app 控制软件,平台软件;支持各家组态软件; 支持 Labviewd 等 |

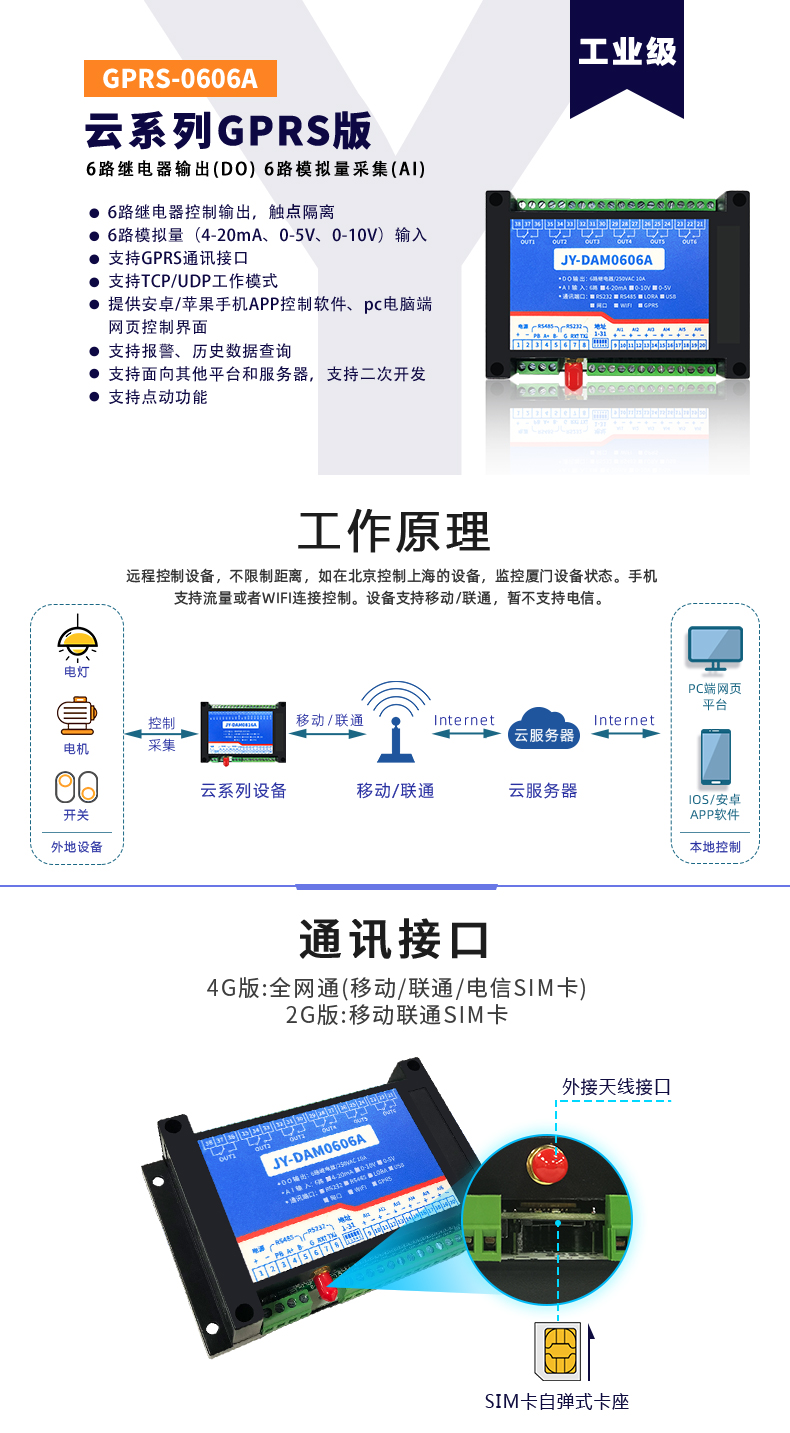

设备使用基于移动或联通的 GSM 网络进行远程通讯,设备上插入移动或联通 SIM 卡即可,支持流量卡。
l 2G 版设备插入移动MicroSIM(中卡)流量卡;
l 4G 版支持插入移动/联通/电信-MicroSIM(中卡)流量卡;
使用配套电源给设备供上电,接上配套天线
IOS 版
安卓版
n 设备使用 Micro-SIM Card(中卡);
n 2G 版支持移动和联通 SIM 卡;
n 4G 版支持移动、联通、电信 SIM 卡;
n 支持流量卡或者普通 SIM 卡;
n 插卡方向如下图所示:
芯片朝上,缺口朝外
1、网络配置说明
GPRS 版设备通过短信指令进行参数配置,详细配置方法,阅读【聚英云平台 GPRS版使用说明】文档即可;
下载地址:https://www.juyingele.com/download/JYCloud_GPRS.pdf
1、扫描二维码获取
使用手机扫描设备外壳或包装外壳上的二维码获取唯一 ID 号,如下所示:

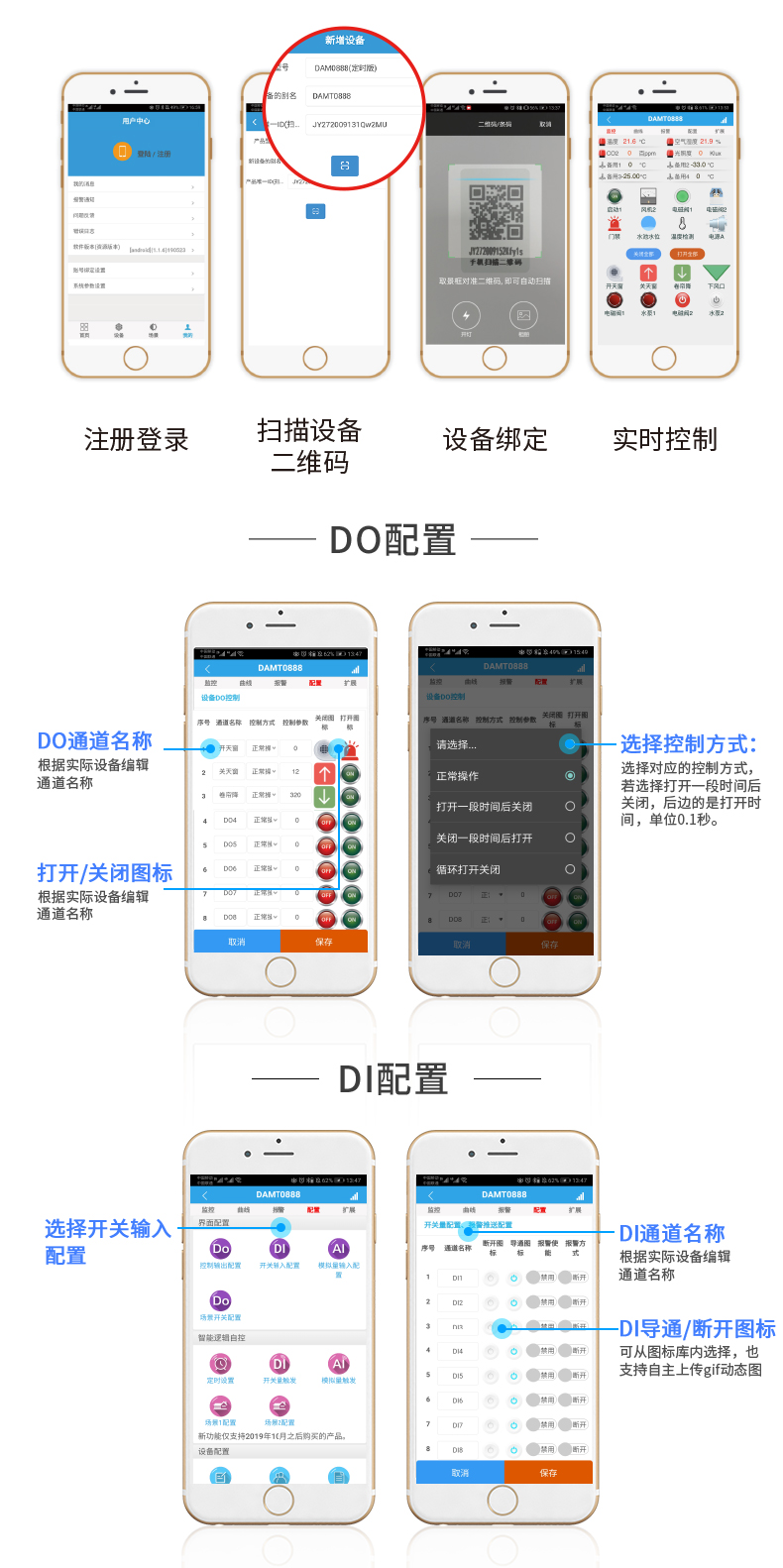

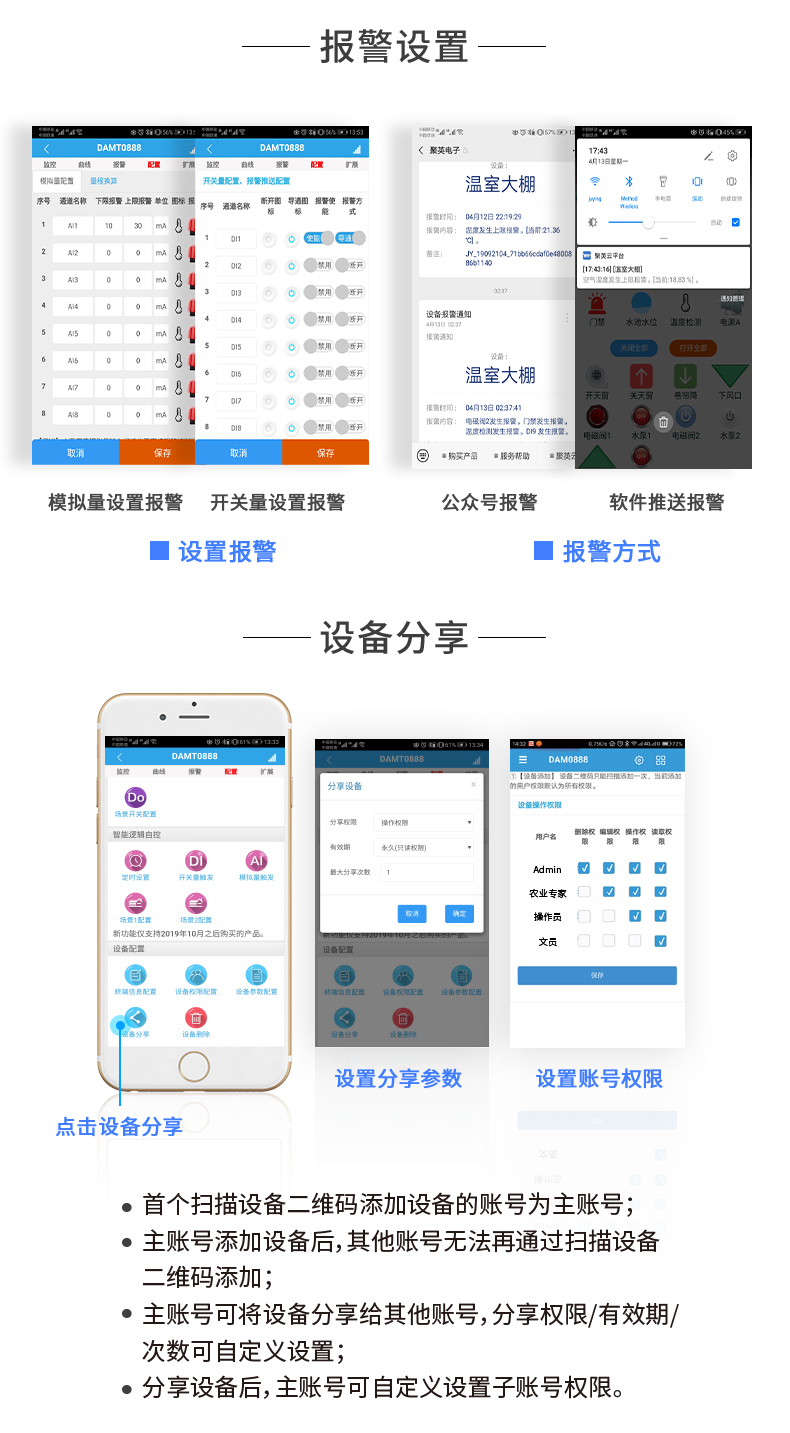

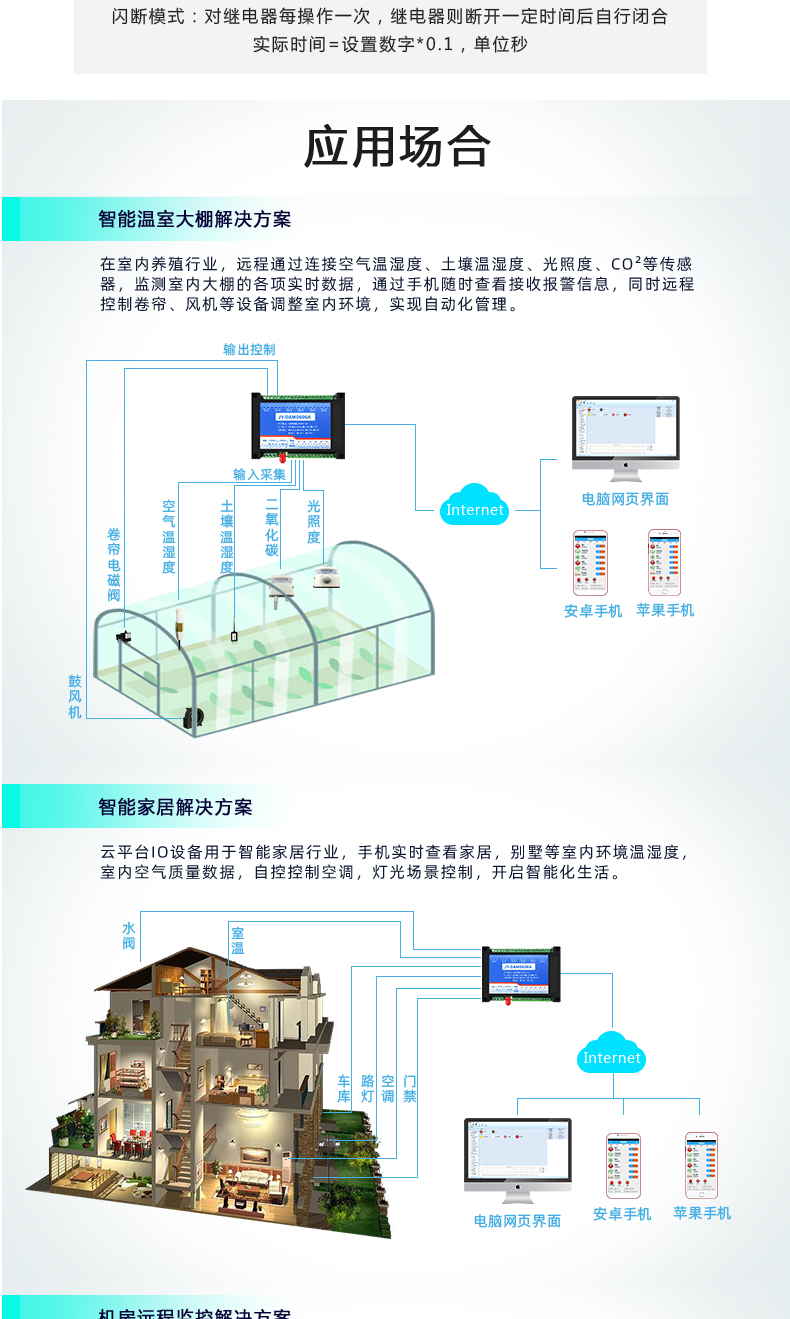

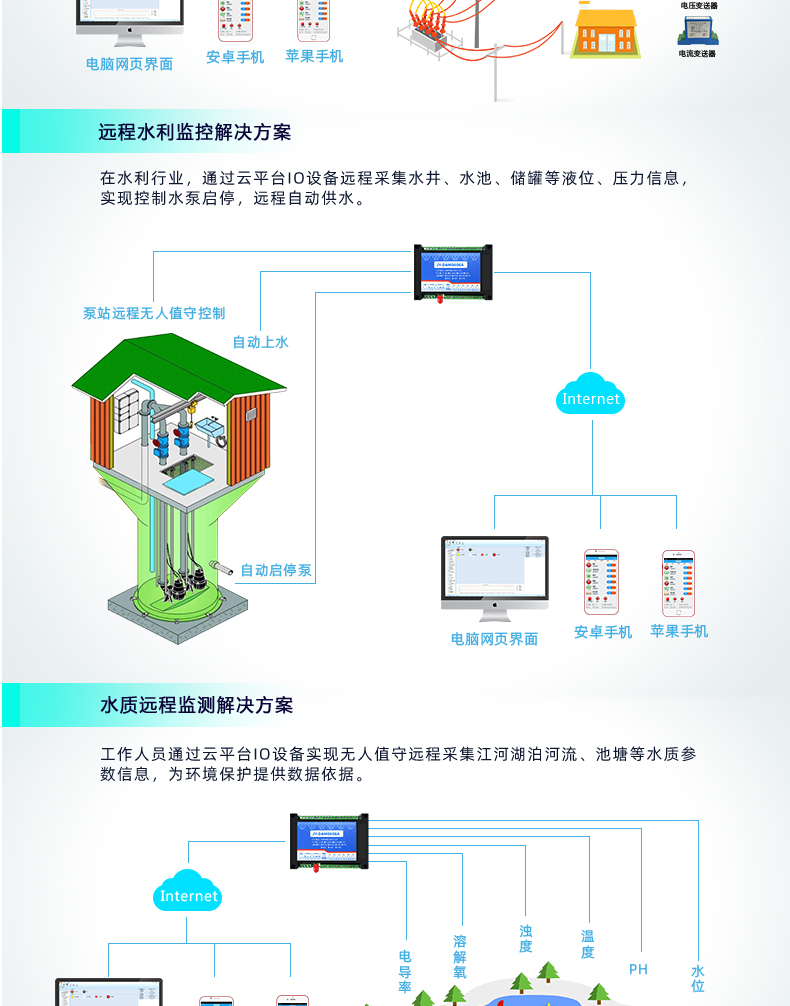

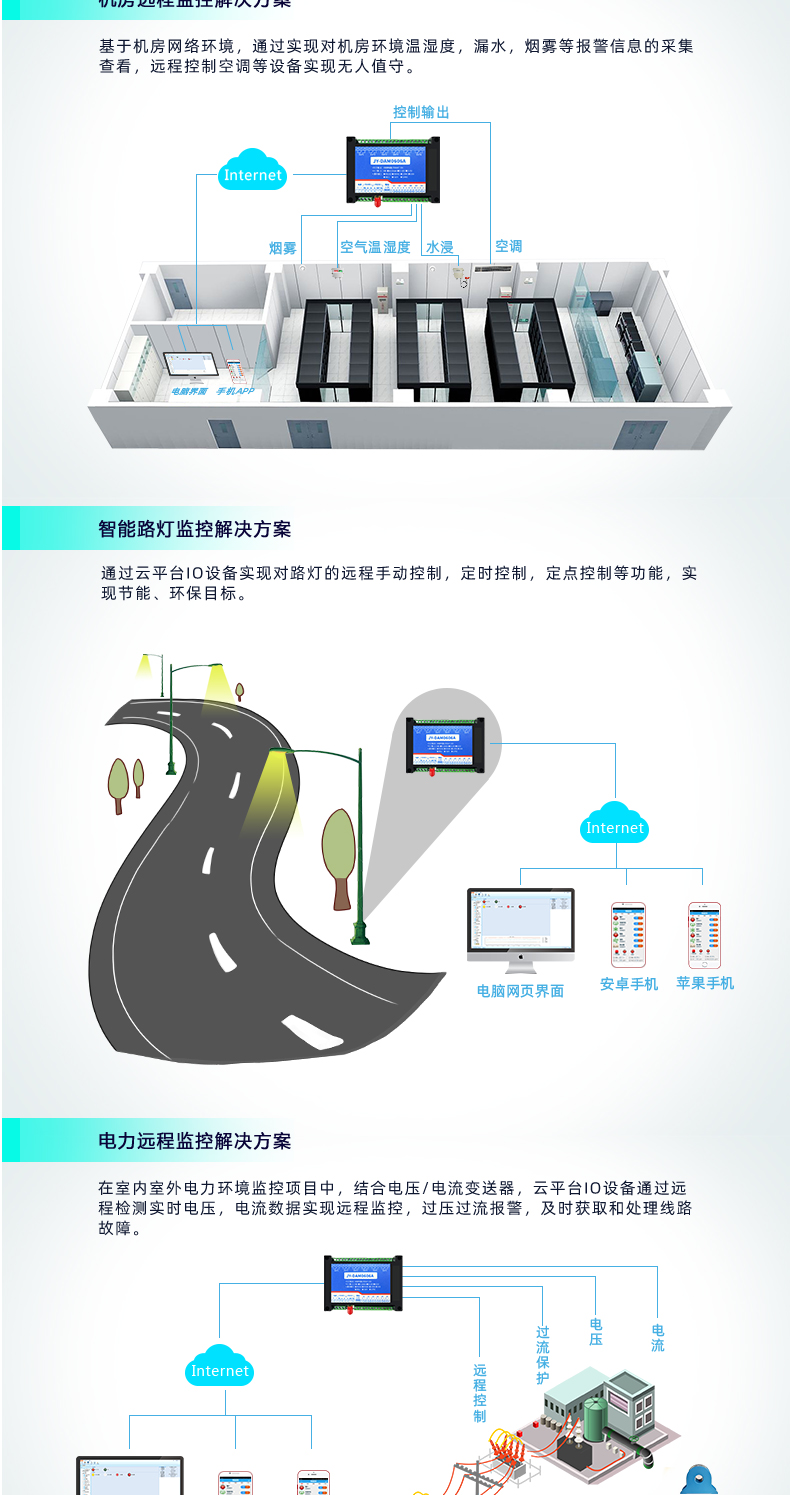

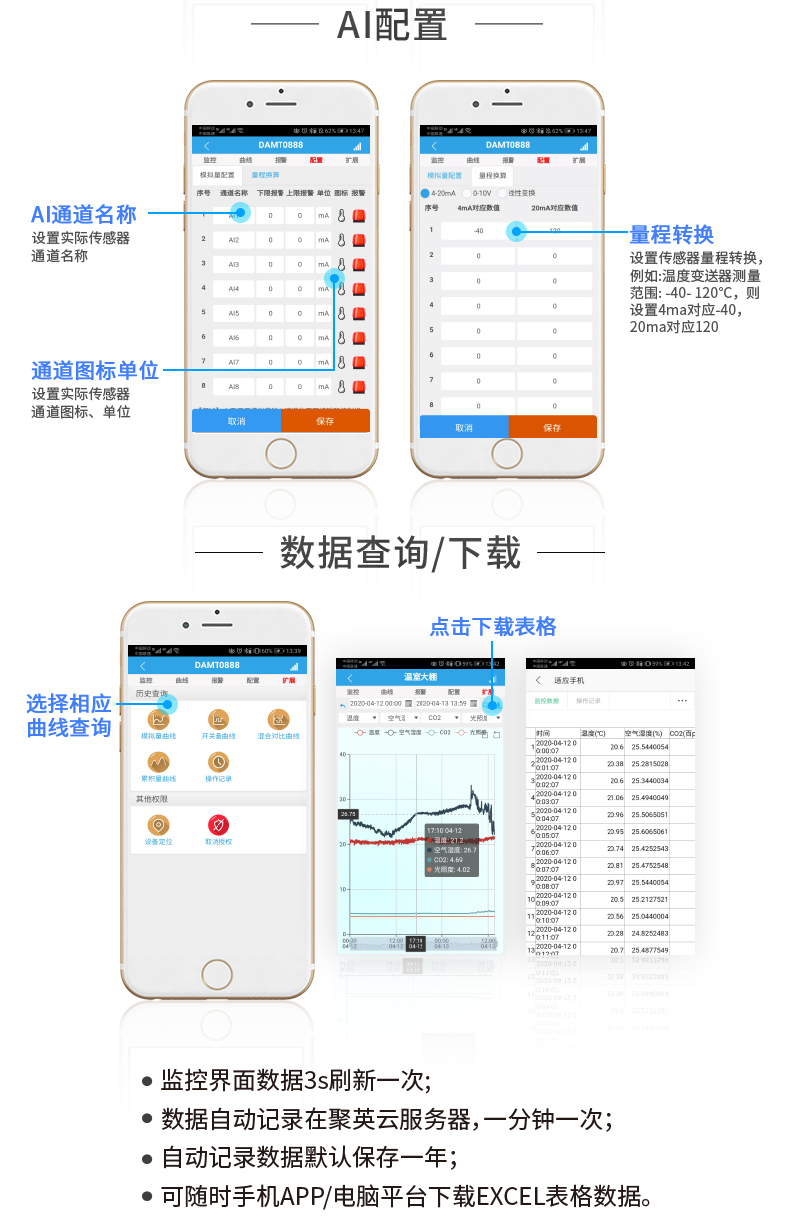

聚英云平台为我公司开发的一款网络平台软件,平台包含手机 APP 平台软件和网页版平台,其中手机 APP 软件又包含 Android 、IOS 两大类,平台以我公司的 DAM 系列网络版设备和GPRS 版设备为应用对象,旨在为用户提供远程控制输出(继电器、开关量)、模拟量(4-20mA 、0-10V 、0-5V)采集、开关量采集等服务,极大方便了用户的需求,服务器由我公司提供,客户可放心使用。
具体操作说明阅读【聚英云平台 GPRS 版使用说明】文档即可;
下载地址:https://www.juyingele.com/download/JYCloud_GPRS.pdf

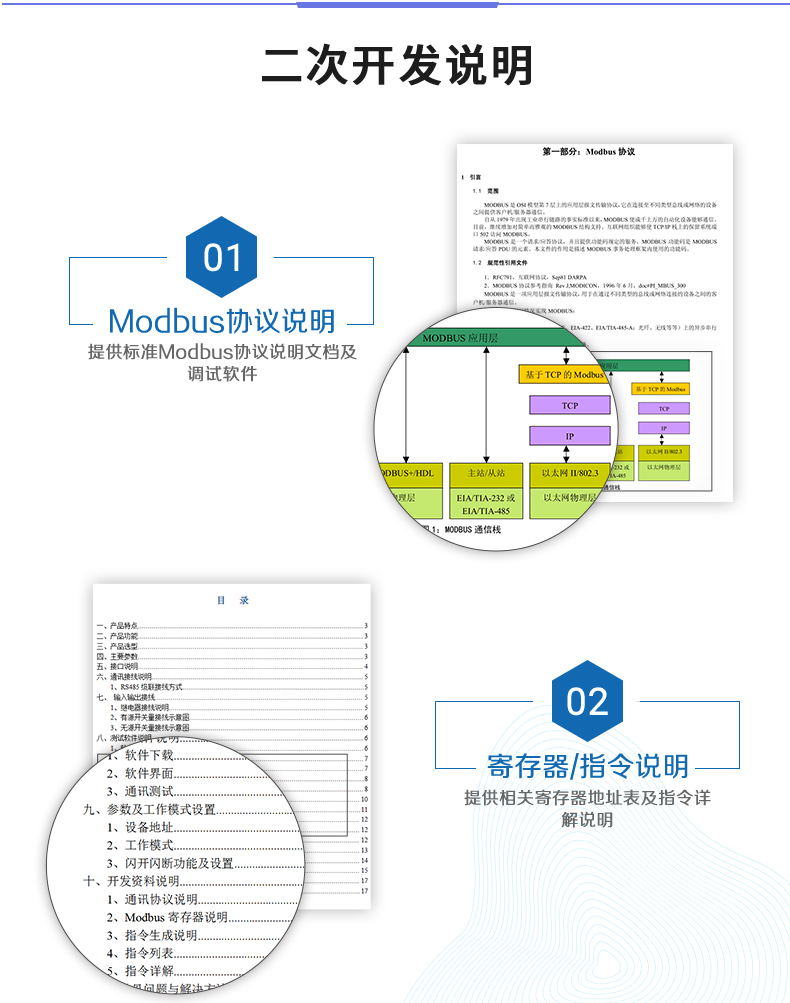

本产品支持标准modbus 指令,有关详细的指令生成与解析方式,可根据本文中的寄存器表结合参考《MODBUS 协议中文版》 即可。
Modbus 协议说明书下载链接地址:https://www.juyingele.com/download/Modbus_poll.zip
本控制卡主要为线圈寄存器,主要支持以下指令码:1 、5 、15
指令码 | 含义 |
1 | 读线圈寄存器 |
5 | 写单个线圈 |
15 | 写多个线圈寄存器 |
寄存器地址表:
寄存器名称 | 寄存器地址 | 说明 | ||
线圈控制 | ||||
线圈 1 | 写线圈 | 0x0001 | 第一路继电器输出 | |
线圈 2 | 1 号指令码 | 0x0002 | 第二路继电器输出 | |
线圈 3 | 0x0003 | 第三路继电器输出 | ||
线圈 4 | 0x0004 | 第四路继电器输出 | ||
线圈 5 | 0x0005 | 第五路继电器输出 | ||
线圈 6 | 0x0006 | 第六路继电器输出 | ||
模拟量输入 | ||||
输入 1 | 模拟量 | 3x0001 | 第一路输入 | |
输入 2 | 4 号指令 | 3x0002 | 第二路输入 | |
输入 3 | 3x0003 | 第三路输入 | ||
输入 4 | 3x0004 | 第四路输入 | ||
输入 5 | 3x0005 | 第五路输入 | ||
输入 6 | 3x0006 | 第六路输入 |
情景 | RTU 格式(16 进制发送) |
查询六路状态 | FE 01 00 00 00 06 A8 07 |
查询指令返回信息 | FE 01 01 00 61 9C |
控制第一路开 | FE 05 00 00 FF 00 98 35 |
控制返回信息 | FE 05 00 00 FF 00 98 35 |
控制第一路关 | FE 05 00 00 00 00 D9 C5 |
控制返回信息 | FE 05 00 00 00 00 D9 C5 |
控制第二路开 | FE 05 00 01 FF 00 C9 F5 |
控制第二路关 | FE 05 00 01 00 00 88 05 |
控制第三路开 | FE 05 00 02 FF 00 39 F5 |
控制第三路关 | FE 05 00 02 00 00 78 05 |
控制第四路开 | FE 05 00 03 FF 00 68 35 |
控制第四路关 | FE 05 00 03 00 00 29 C5 |
控制第五路开 | FE 05 00 04 FF 00 D9 F4 |
控制第五路关 | FE 05 00 04 00 00 98 04 |
控制第六路开 | FE 05 00 05 FF 00 88 34 |
控制第六路关 | FE 05 00 05 00 00 C9 C4 |
查询 6 路模拟量输入 | FE 04 00 00 00 06 64 07 |
查询返回信息 | FE 04 0C 00 00 00 00 00 00 00 00 00 00 00 00 2A F7 |
查询6 路继电器
FE 01 00 00 00 06 A8 07
字段 | 含义 | 备注 |
FE | 设备地址 | 这里为广播地址 |
01 | 01 指令 | 查询继电器状态指令 |
00 00 | 起始地址 | 要查询的第一个继电器寄存器地址 |
00 10 | 查询数量 | 要查询的继电器数量 |
29 C9 | CRC16 | 前 6 字节数据的CRC16 校验和 |
继电器卡返回信息:
FE 01 01 00 61 9C
字段 | 含义 | 备注 |
FE | 设备地址 | |
01 | 01 指令 | 返回指令:如果查询错误,返回 0x81 |
01 | 字节数 | 返回状态信息的所有字节数。1+(n-1)/8 |
00 | 查询的状态 | 返回的继电器状态。 Bit0:第一个继电器状态 Bit1:第二个继电器状态 。。。。。。。 Bit5:第六个继电器状态 |
61 9C | CRC16 | 前 6 字节数据的CRC16 校验和 |
闪开闪闭指令解析
闪开发送码:FE 10 00 03 00 02 04 00 04 00 0A 00 D8
闪断发送码:FE 10 00 03 00 02 04 00 02 00 14 21 62
字段 | 含义 | 备注 |
FE | 设备地址 | |
10 | 10 指令 | 查询输入寄存器指令 |
00 03 | 继电器地址 | 要控制的器地址 |
00 02 | 控制命令数量 | 要对继电的命令个数 |
04 | 字节数 | 控制信息命令的的所有字节数。1+(n-1)/8 |
00 04 或 00 02 | 指令 | 00 04 为闪开指令 00 02 为闪闭命令 |
00 0A | 间断时间 | 00 0A 为十六进制换为十进制则为 10 间隔时间为(0. 1 秒*10) |
00 D8 | CRC16 | 校验方式 |
返回码:FE 10 00 03 00 02 A5 C7
字段 | 含义 | 备注 |
FE | 设备地址 | |
10 | 10 指令 | 返回指令:如果查询错误,返回 0x82 |
00 03 | 设备地址 | 查询设备的地址 |
00 02 | 接收命令数 | 设备接受的命令个数 |
A5 C7 | CRC16 | 校验位 |
全开全关指令解析
全开发送码:FE 0F 00 00 00 10 02 FF FF A6 64
全断发送码:FE 0F 00 00 00 10 02 00 00 A7 D4
字段 | 含义 | 备注 |
FE | 设备地址 | |
0F | 0F 指令 | 返回指令:如果查询错误,返回 0x82 |
00 00 | 起始地址 | |
00 10 | 控制数量 | 控制的继电器数量 |
02 | 字节数 | 发送命令字节数 |
FF FF (或 00 00) | 全开全关命令 | FF FF 全开命令 00 00 全关命令 |
A1 7C (或 A0 CC) | CRC16 | 校验位 |
全断全开返回码:FE 0F 00 00 00 10 40 08
字段 | 含义 | 备注 |
FE | 设备地址 | |
0F | 0F 指令 | 返回指令:如果查询错误,返回 0x82 |
00 00 | 起始地址 | |
00 10 | 数量 | 返回信息的继电器数量 |
C1 C3 | CRC16 | 校验位 |
查询模拟量 AD 字
获取到的模拟量数据与实际输入值之间的关系为:实际值=返回值*0.001
发送码:FE 04 00 00 00 06 64 07
字段 | 含义 | 备注 |
FE | 设备地址 | |
04 | 04 指令 | 查询输入寄存器指令 |
00 00 | 起始地址 | 要查询的模拟量寄存器地址 |
00 06 | 查询数量 | 要查询的模拟量数量 |
64 07 | CRC16 |
模拟返回信息:
返回码:FE 04 0C 00 00 00 00 00 00 00 00 00 00 00 00 2A F7
字段 | 含义 | 备注 |
FE | 设备地址 | |
04 | 04 指令 | 返回指令:如果查询错误,返回 0x82 |
C | 字节数 | 返回状态信息的所有字节数。1+(n-1)/8 |
00 00… … … …00 00 | 查询的 AD字 | 0x00 00 ,即十进制 0 ,为查询的模拟量 AD字的值 |
2A F7 | CRC16 | 校验位 |
