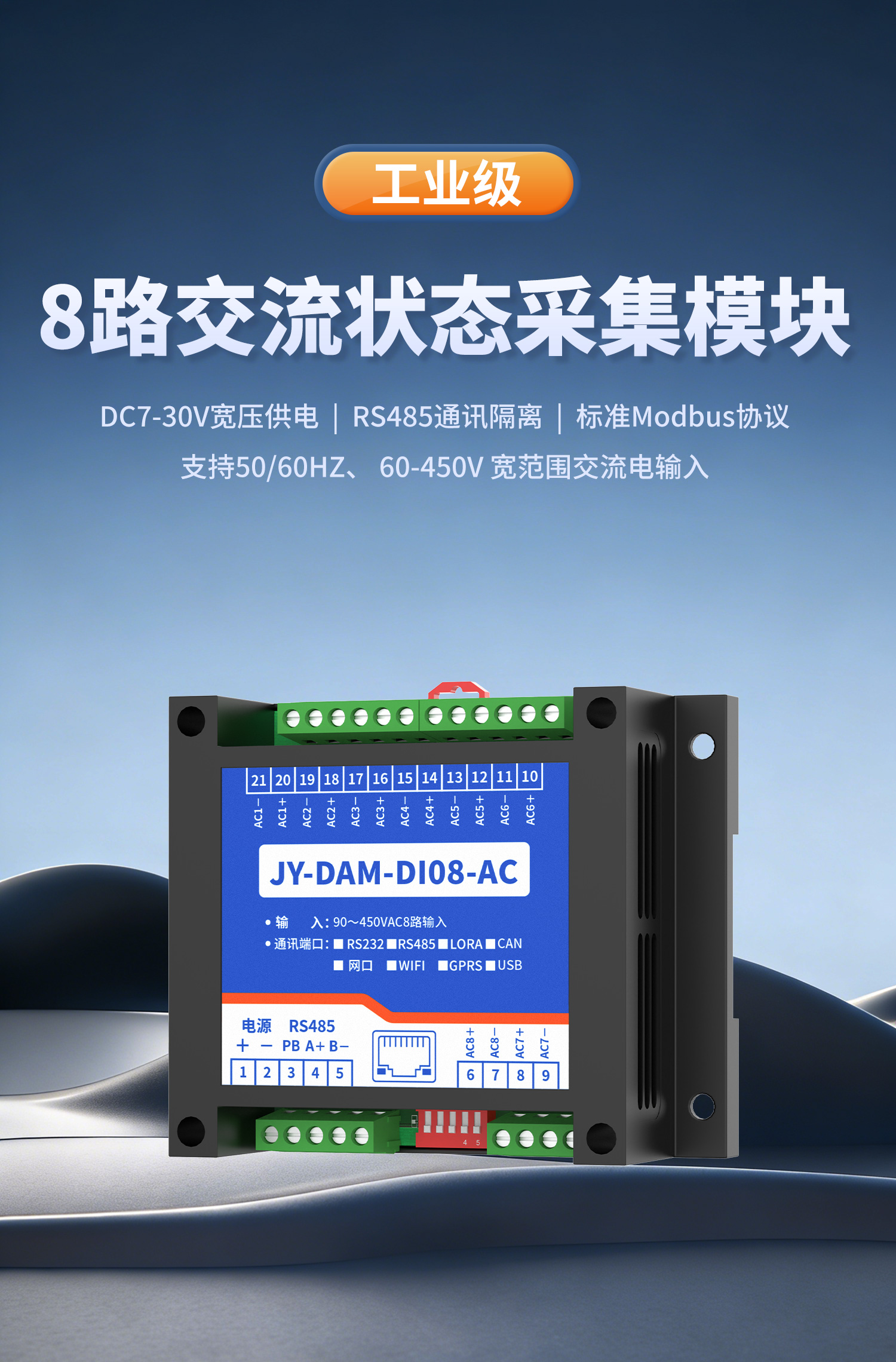

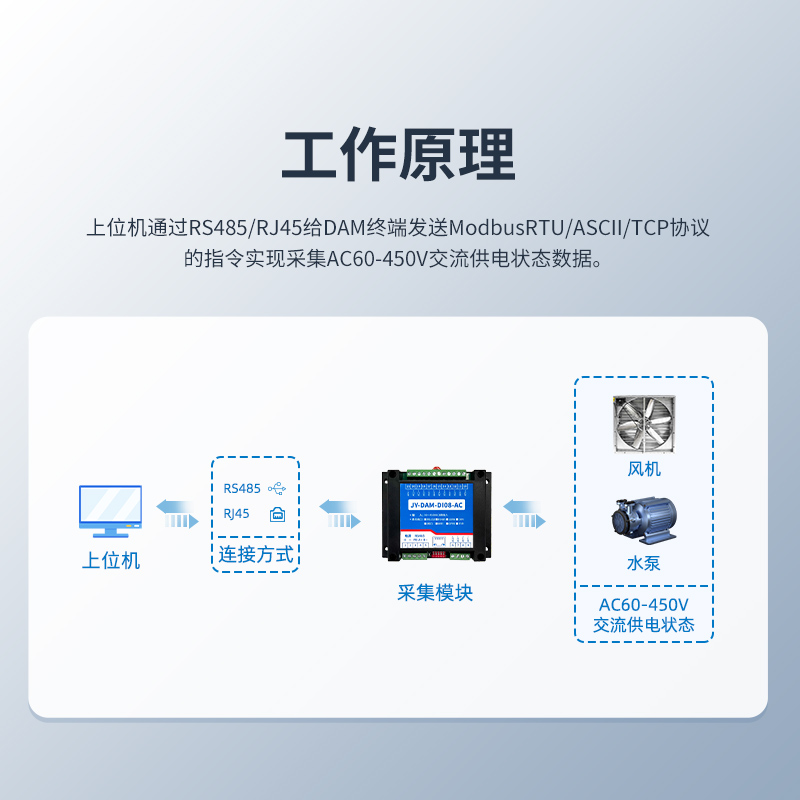

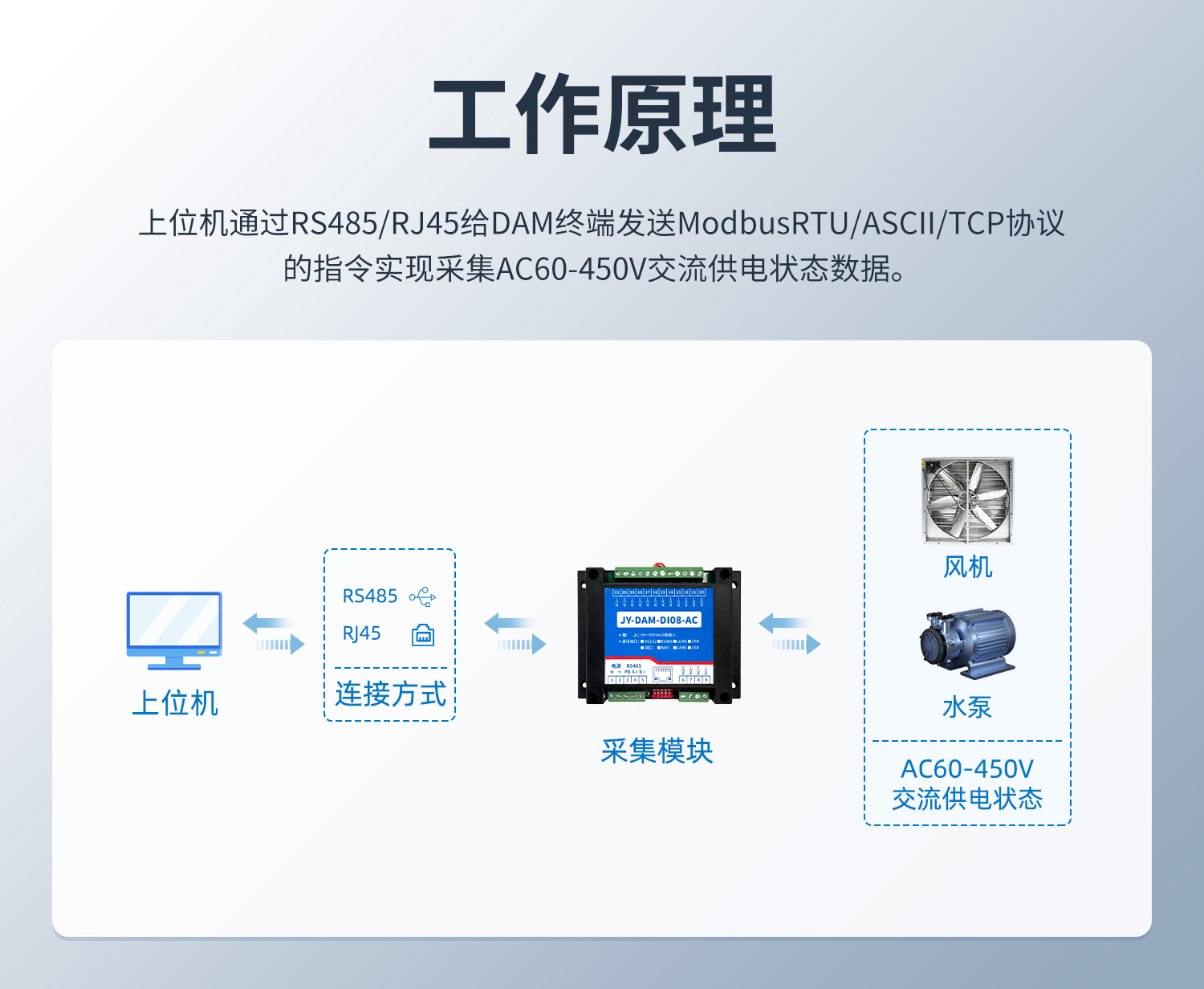

一、产品特点

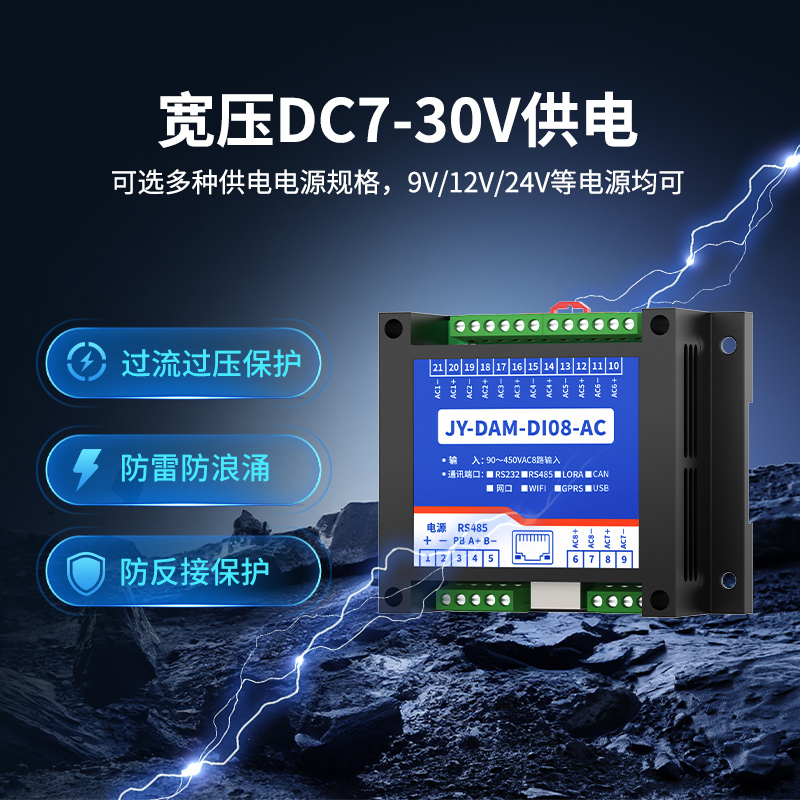

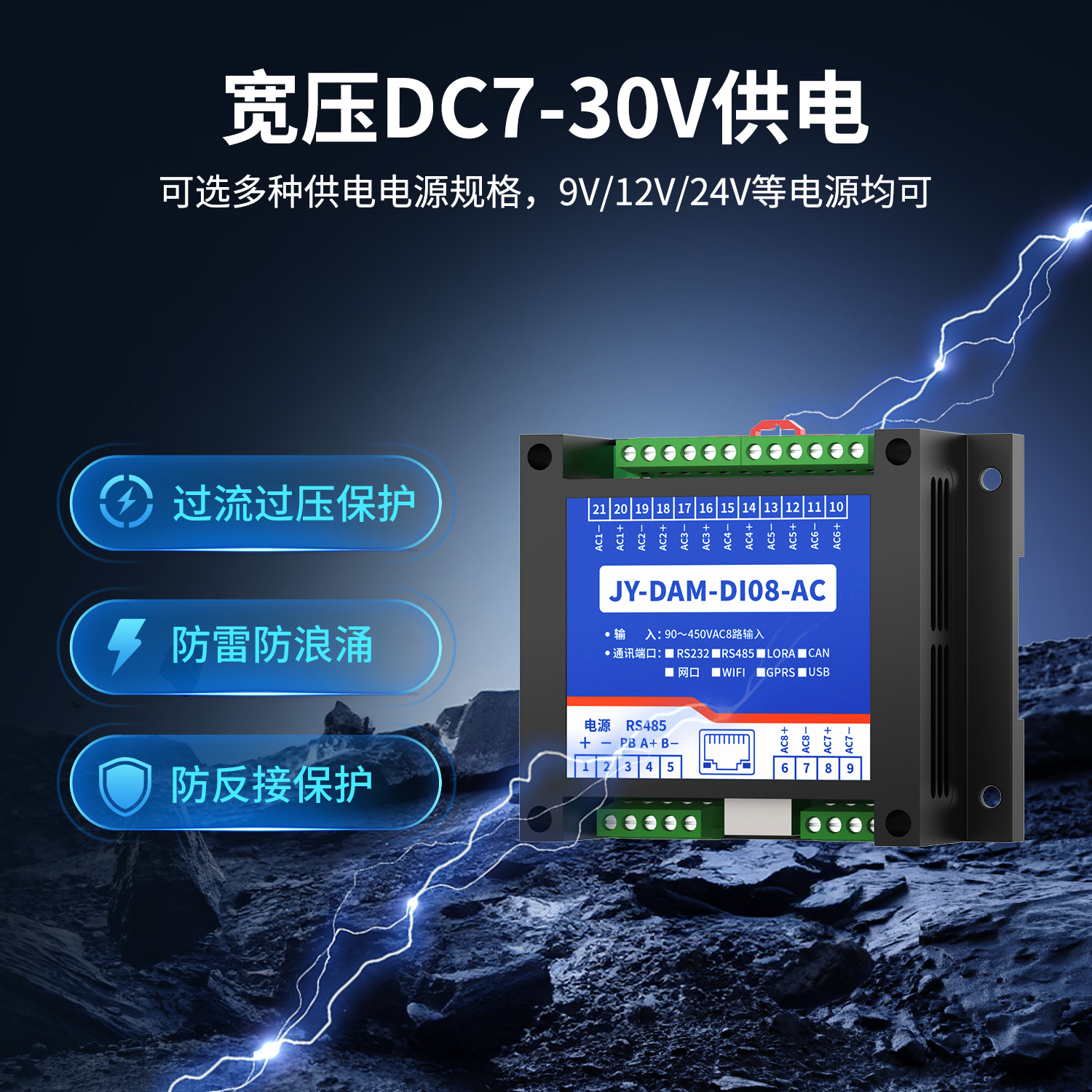

l DC7-30V 宽压供电

l RS485 通讯隔离。

l 通讯接口支持 RS485 、网口。

l 支持标准 Modbus 协议，同时支持 ASCII/RTU 格式。

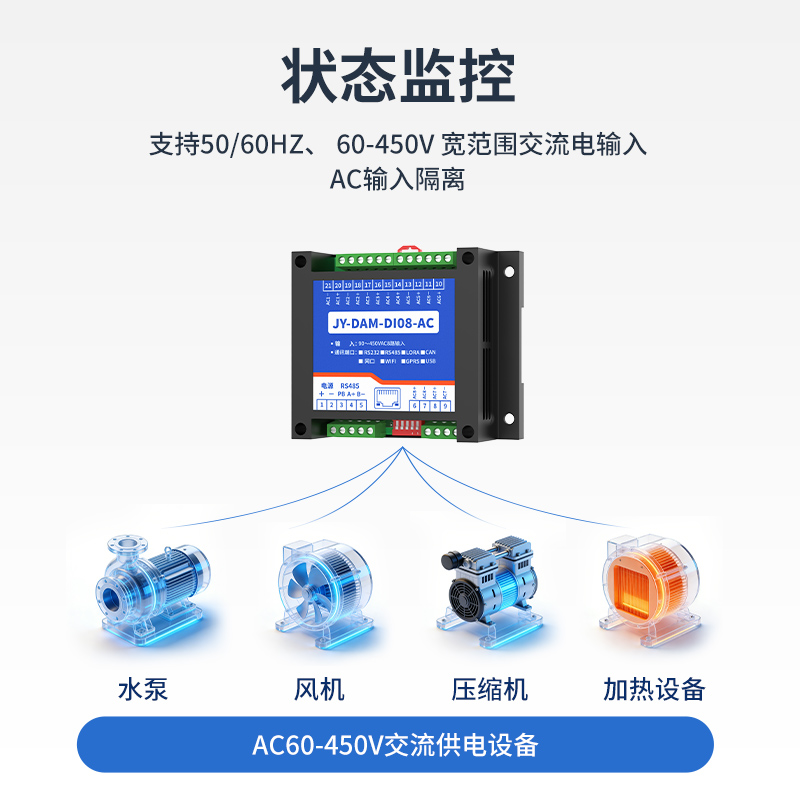

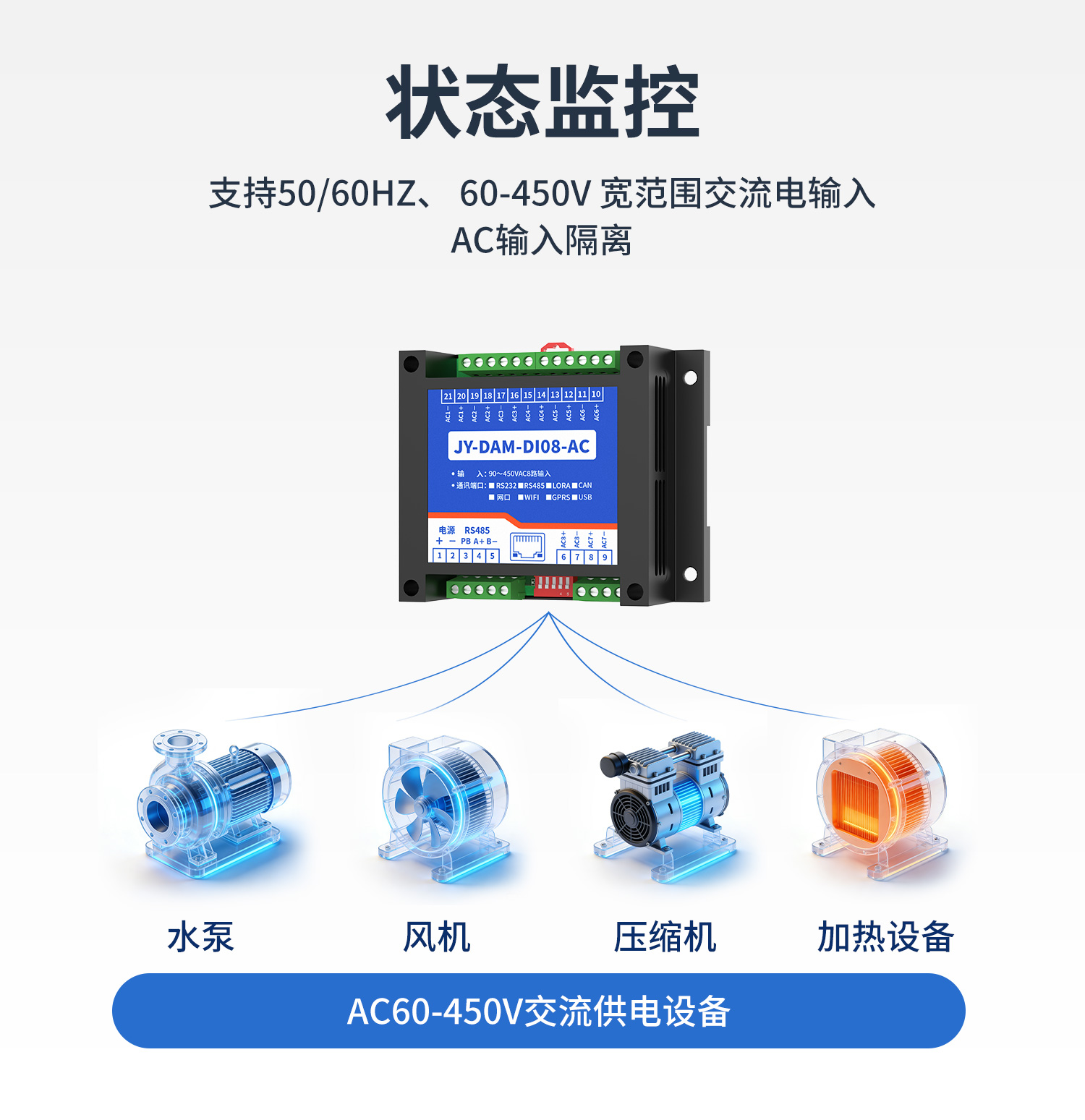

l 支持 50/60HZ 、 60-450V 宽范围交流电输入。

l AC 输入隔离。

二、产品功能

l 8 路 AC 采集通道

l 支持波特率：1200,2400,4800,9600, 14400, 19200,38400,56000,57600, 115200

三、产品选型

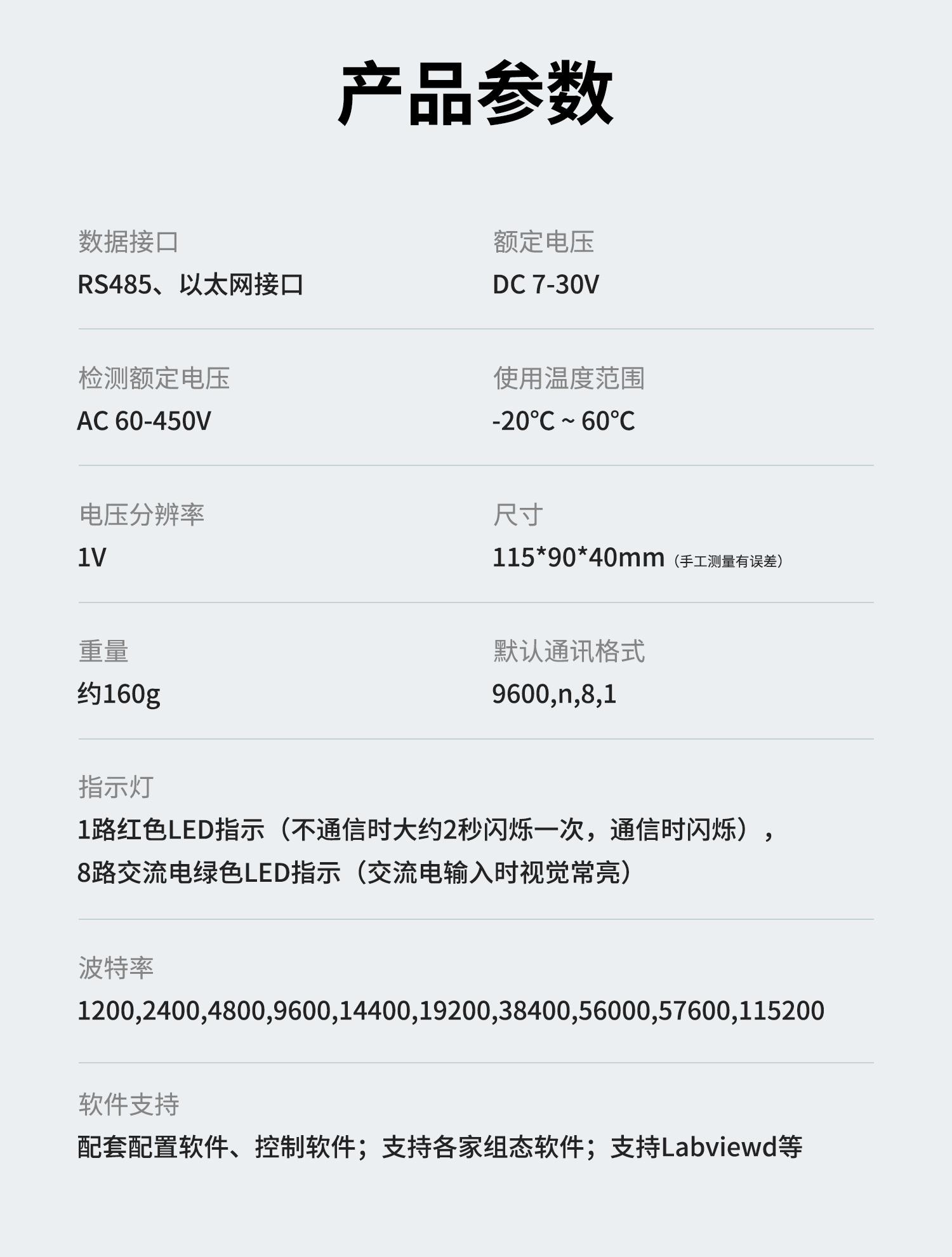

四、主要参数

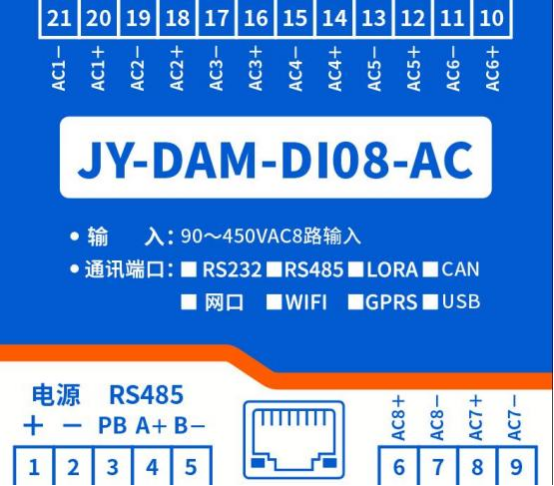

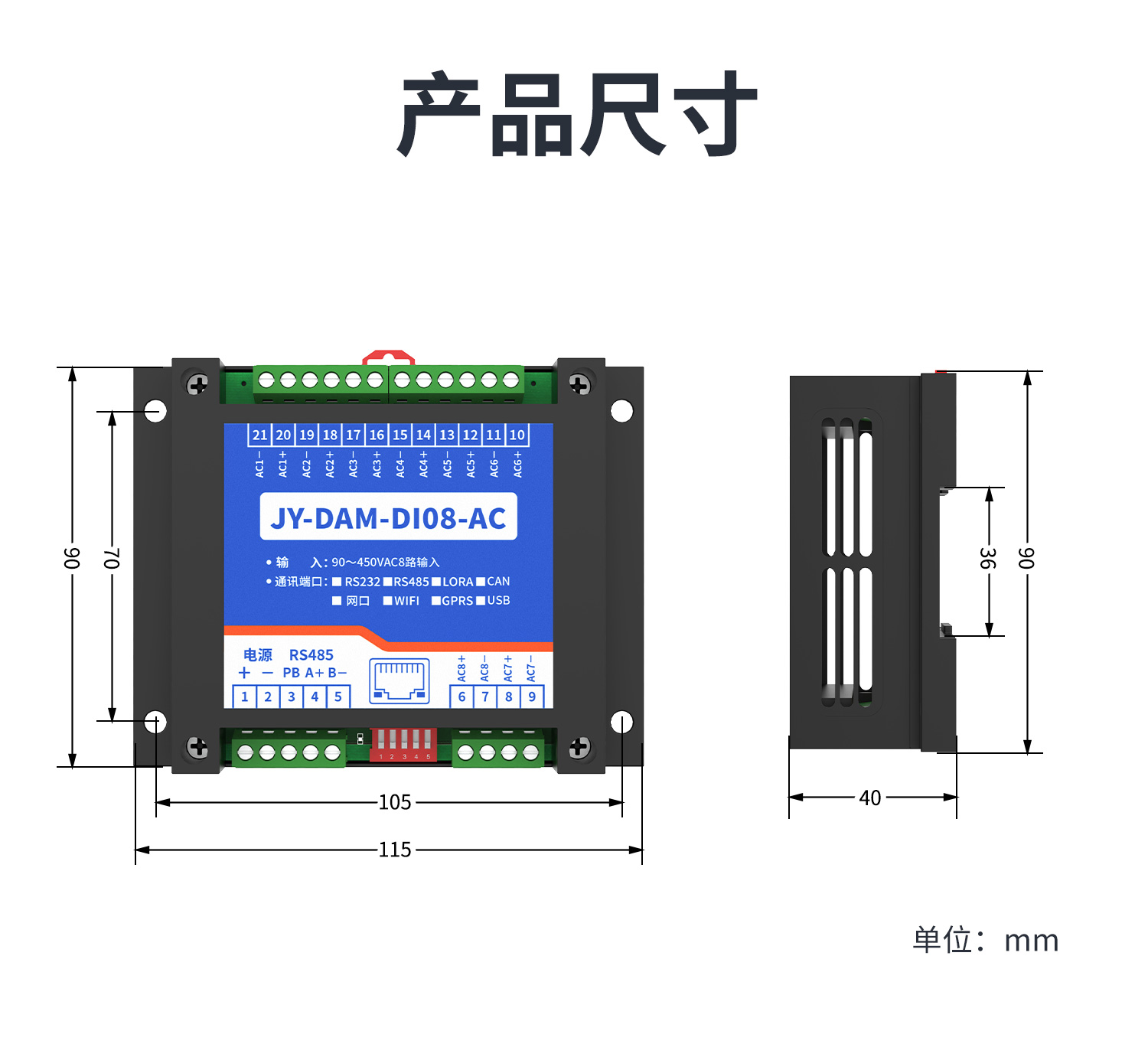

五、产品端子图

六、通讯接线说明

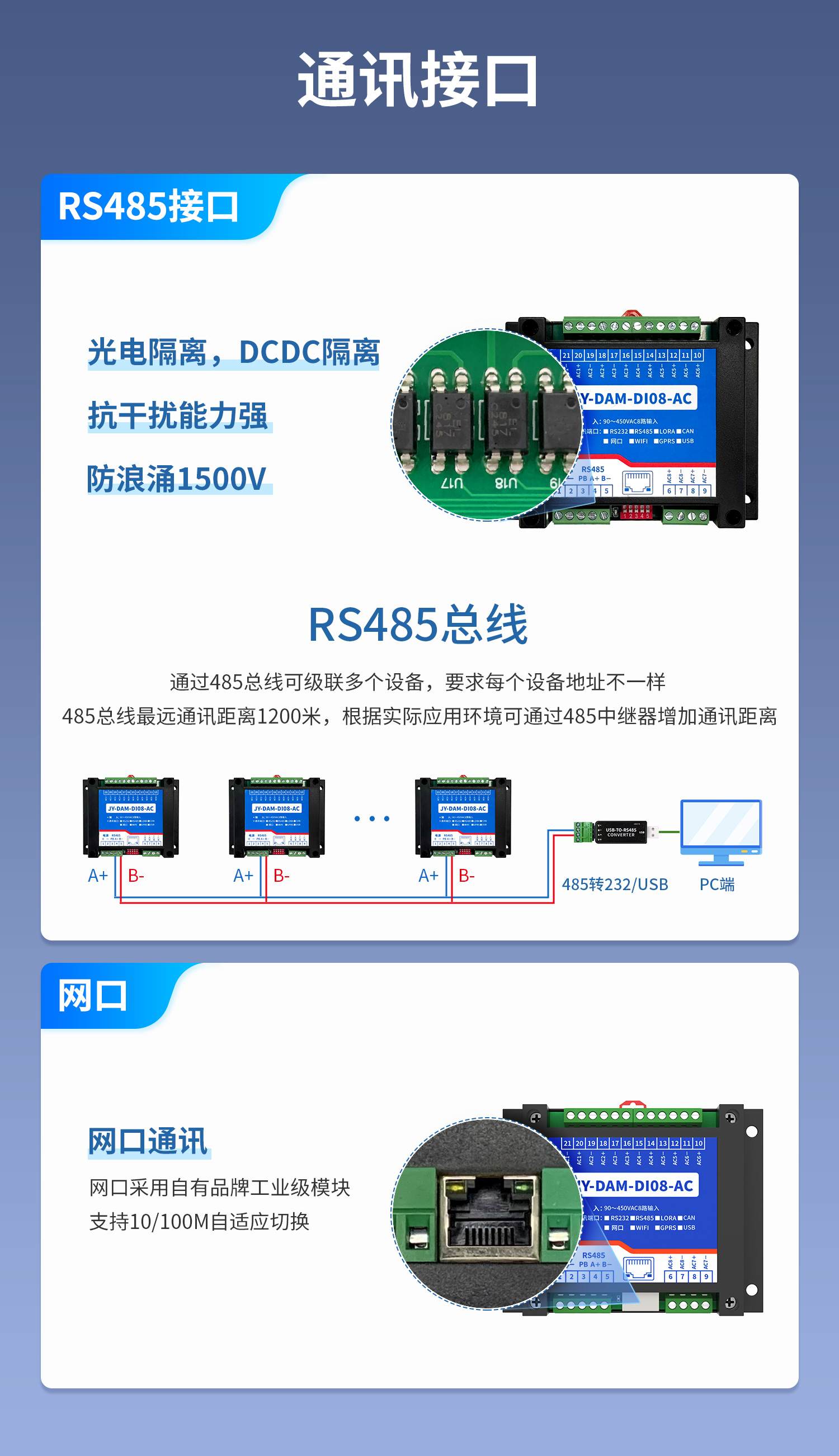

1、RS485 级联接线方式

电脑自带的串口一般是 RS232 ，需要配 232-485 转换器(工业环境建议使用有源带隔离的转换器)，转换后 RS485 为 A 、B 两线，A 接板上 A 端子，B 接板上 B 端子。若设备比较多建议采用双绞屏蔽线，采用链型网络结构。

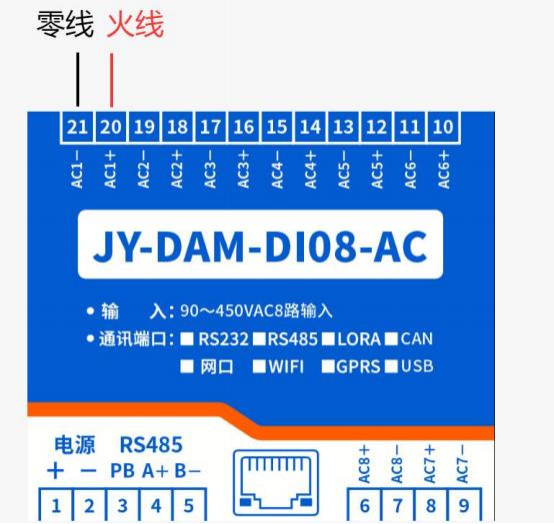

七、AC 接线方式

AC 输入使用零线和火线接线方式，输入不分正反。

图上每个对应通道均可检测一路交流电信号，上图以通道 1 为例

八、测试软件说明

1、DAM 调试软件

1.1 、软件下载

软件下载链接地址：http://www.juyingele.com.cn/software/software/  聚英翱翔 DAM 调试软件使用教程.rar

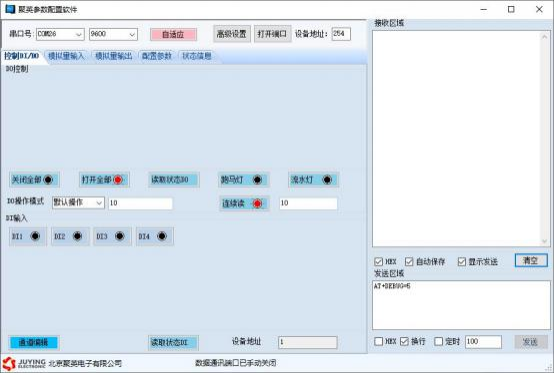

1.2 、软件界面

软件功能：

l 继电器状态查询

l 继电器独立控制

l 模拟量读取

l 开关量状态查询

l 调试信息查询

l 工作模式的更改

l 偏移地址的设定

l 继电器整体控制

1.3 、通讯测试

1 选择设备当前串口号，默认波特率为 9600 ，设备地址修改为254 ，打开串口;

2 右下角显示采集成功等字样，读到的设备地址为“ 1 ”，软件右下方的发送和指令正确，则说明设备与电脑通讯成功。

2、采集模块调试

2.1 、软件功能

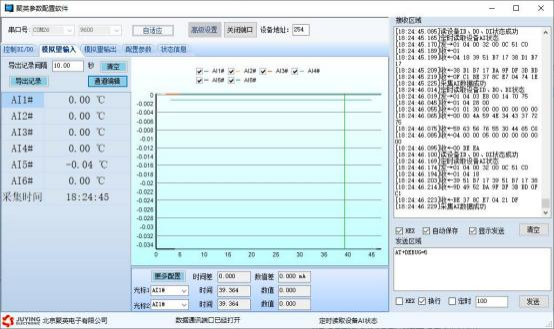

l 监测温度

l 显示温度曲线

l 修改波特率和设备地址

2.2 、波特率和设备地址更改方法

确定通信成功后，在配置参数中先点击基本信息的读取，选择正确的波特率和需要配置的设备地址，设备地址=偏移地址，点击设定，若右边接受区域不再显示收到之前地址的消息，则说明操作成功，可以点击关闭端口，重新配置调试软件的波特率和地址。

设备地址由拨码开关地址和设备基地址两部分构成。

拨码开关地址：是五位拨码开关地址。(范围0~31)

设备基地址：是指软件设置的地址，也叫偏移地址。

具体关系是：设备地址=拨码开关地址+设备基地址(无拨码开关设备：设备地址=设备基地址)。

修改设备地址如果小于 31 ，即用拨码开关。如果大于 31 ，需要修改设备基地址。

如：设置设备地址为 100 ，拨码开关地址拨为0 ，设备基地址应该写入 100。

如果没有拨码开关，则拨码开关地址为 0。

九、参数及工作模式配置

1、设备地址

1.1 、设备地址的介绍

DAM 系列设备地址默认为0 ，使用广播地址为 254 进行通讯，用0 无法通讯。

设备地址=偏移地址

1.2 、设备地址的读取

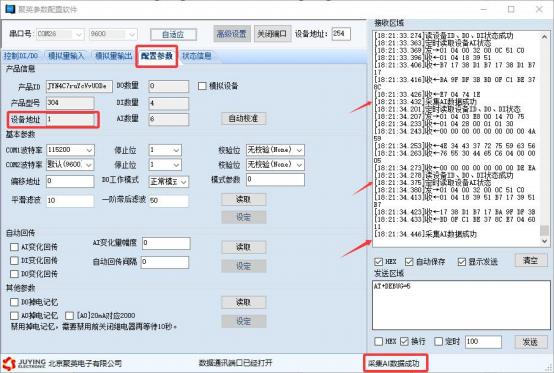

设备正常通讯后，转到配置参数页即可读到设备的当前地址。

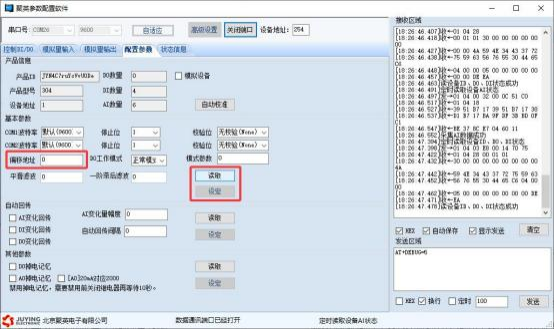

1.3 、偏移地址的设定与读取

点击 DAM 调试软件下方偏移地址后边的“读取 ”或“设定 ”来对设备的偏移地址进行读取或设置。

1.5 、波特率的读取与设置

与偏移地址的设定与读取一致，点击基本信息的“读取 ”和“设定 ”就可以读取和设置波特率和地址，操作后需要重启设备和修改电脑串口设置。

十、开发资料说明

1、通讯协议说明

本产品支持标准 Modbus 指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS 协议中文版》 即可。

Modbus 协议中文版参考：https://www.juyingele.com/download/Modbus_poll.zip    (软件视频教程连接)

本产品支持 Modbus RTU 格式。

2、Modbus 寄存器说明

本控制卡主要为配置寄存器，支持以下指令码：4 、6

寄存器地址表：

例：

修改串口 1 为:9600 偶校验 1 位停止位 : FE 10 03 E8 00 01 02 01 00 C6 1C

修改串口 1 为:9600 奇校验 1 位停止位 : FE 10 03 E8 00 01 02 02 00 C6 EC

修改串口 1 为:19200 偶校验 1 位停止位 : FE 10 03 E8 00 01 02 01 04 C7 DF

修改串口 1 为:38400 奇校验 1 位停止位 : FE 10 03 E8 00 01 02 02 05 06 EF

修改串口 2 为:9600 偶校验 1 位停止位 : FE 10 03 E9 00 01 02 01 00 C7 CD

修改串口 2 为:9600 奇校验 1 位停止位 : FE 10 03 E9 00 01 02 02 00 C7 3D

修改串口 2 为:19200 偶校验 1 位停止位 : FE 10 03 E9 00 01 02 01 04 C6 0E

修改串口 2 为:38400 奇校验 1 位停止位 : FE 10 03 E9 00 01 02 02 05 07 3E

3、指令生成说明

应用举例及其说明：本机地址除了偏移地址之外，还有默认的 254 为广播地址。当总线上只有一个设备时，直接使用254 地址即可。

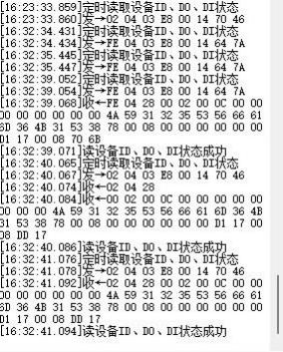

指令可通过“聚英翱翔 DAM 调试软件 ”，的调试信息来获取。

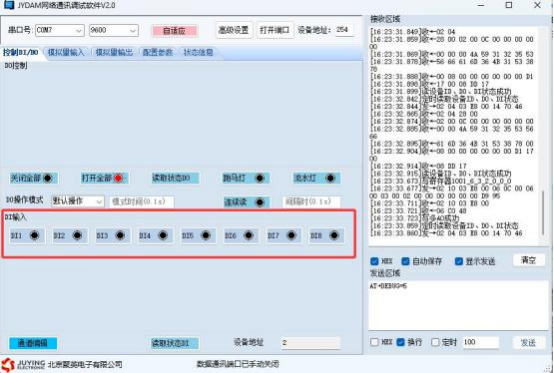

如下图，此设备没有 DO 输出，有 8 个 DI 输入。

4、指令列表

5、指令详解

5.1 、输入开关量查询

查询第一路输入(查询整型寄存器地址) FE 02 00 00 00 01 AD C5

模拟返回信息： FE 02 01 00 91 9C

十一、常见问题与解决方法

1 、485 总线上挂有多个设备时，每个设备地址不能一样，不能使用广播地址 254 来进行通讯。

广播地址在总线上只有一个设备时可以使用，大于 1 个设备时请以偏移地址区分地址来控制，否则会因为模块在通信数据的判断不同步上导致指令无法正确执行。
