一、产品说明

DAM0404PT 设备是我公司云系列设备中网络版的一种 ，设备通过连接Internet广域网来进行通讯，使用我司配套的云平台软件可实现远程采集温度数据的功能，每个设备具有唯一 ID 号方便用户进行二次开发使用。

二、产品特点

l 供电电压 DC7-40V;

l DC7-30V;

l 继电器输出触点隔离;

l 大电流继电器输出;

l 通讯接口支持无线 WIFI+RJ45 以太网口;

l 设备默认 IP 为 192.168.16.254;

l 设备默认 WIFI 名称为 HI_Link_**(**代表随机数字字母组合);

l 支持标准modbus 协议，同时支持 ASCII/RTU 格式;

l 测量芯片采用24 位 AD 转换器,精度可做到 0.02 度;

l 支持用户二次开发。

l 具有闪开、闪断功能，可以在指令里边带参数、操作继电器开一段时间自动关闭;

三、产品功能

l 4 路 PT100 采集通道;

l 支持 5 位寻址地址;

l 支持波特率：2400,4800,9600, 19200,38400。

l 同时支持局域网和外网控制使用;

l 支持 UDP/TCP 工作模式;

l 支持 Client 、Server 模式;

l 支持透传、力控、组态王、Modbus tcp 连接;

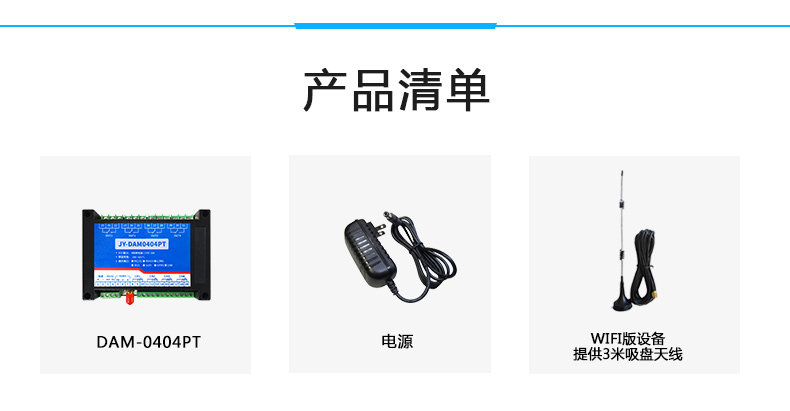

四、产品选型

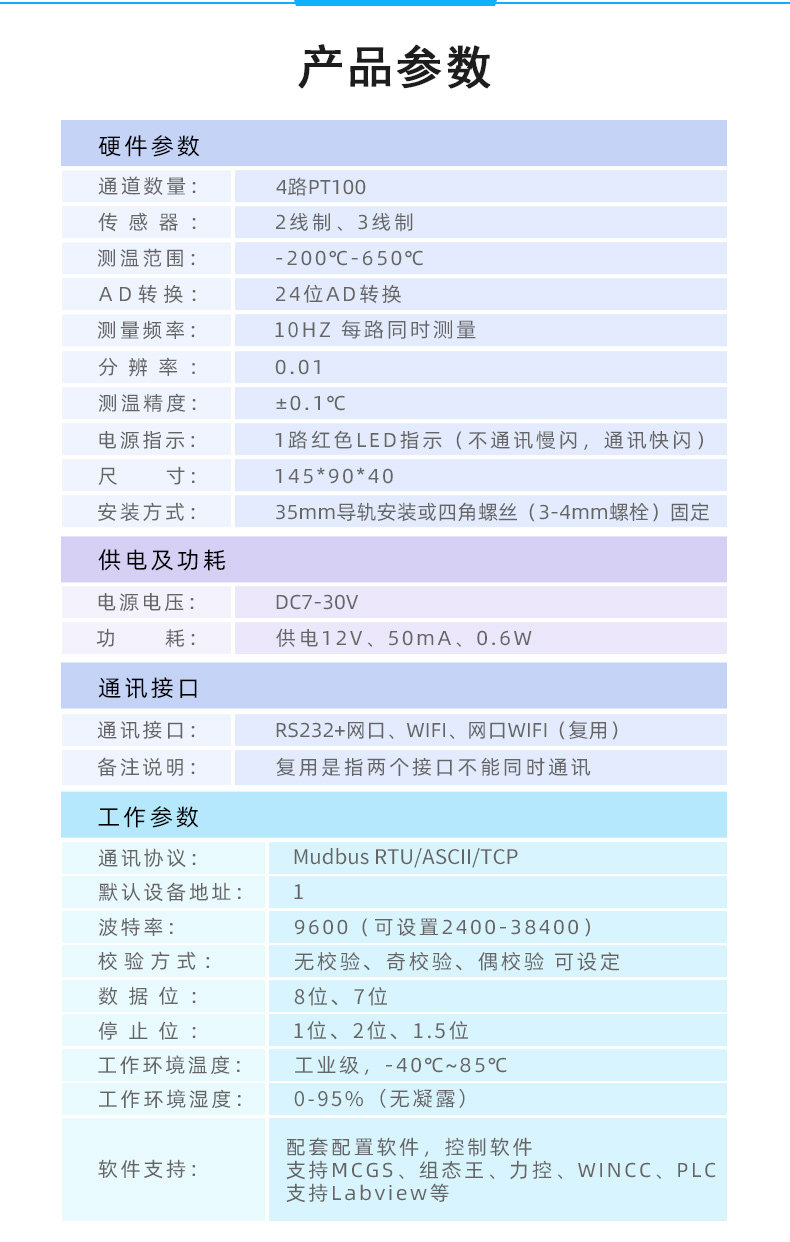

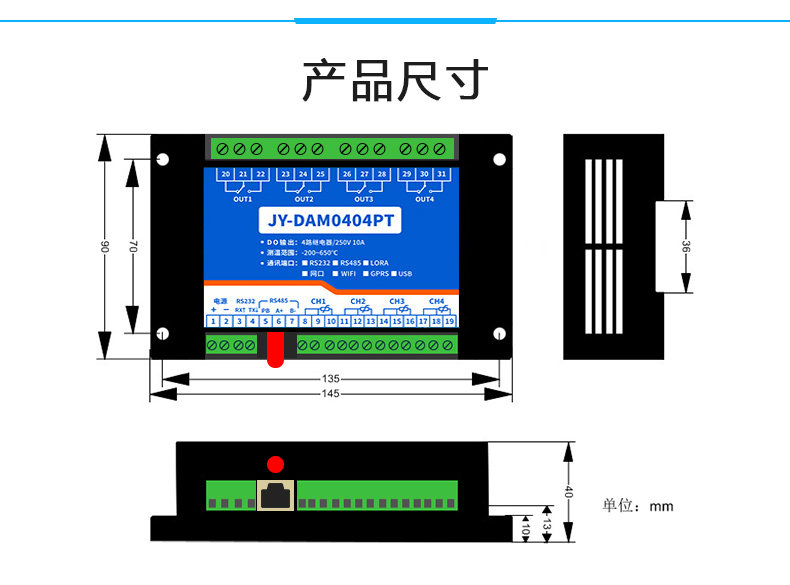

五、主要参数

六、通讯说明

1、WIFI 连接

设备供电后，会出现一个 HI_LINK_**的 WIFI 信号，WIFI 连接密码为 12345678 ，连接后，对设备进行参数配置。

若没有出现此信号，需要先对设备进行复位操作。

2、WiFi 复位说明

1) 网口左侧有一个黑色复位按键或复位引脚(两个弯曲引出的针脚)，若没有复位按键或引脚，请与技术客服联系，010-82899827-803。

2)按住复位按键(或短接两个复位脚)超过 10-15s 后拿开。拿开后，网口黄灯和绿灯会同时常亮一次后熄灭。说明设备复位成功，等待 30s，设备 WIFI 信号会出现，WIFI信号名称为 HI_LINK_**(**代表数字)，WIFI 连接密码为 12345678。

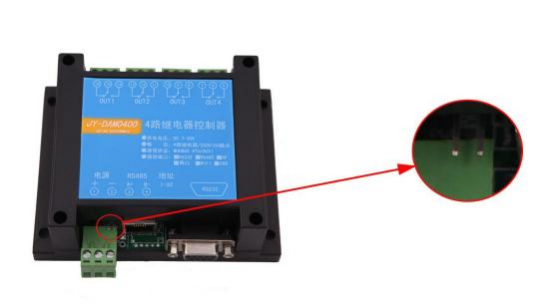

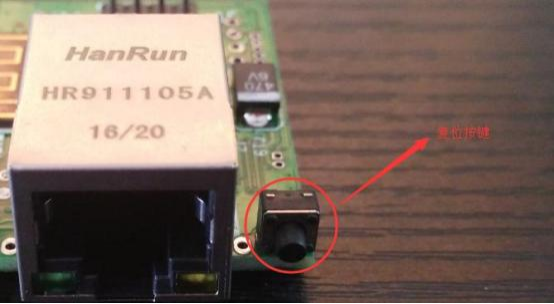

复位按键，如 2-1 图所示：

复位引脚如 2-2 图所示：

3、架构说明

设备使用基 于 Internet 广域 网进 行远程通讯 ， 通过配置参数面 向我 司 云服务器ems.jydtu.com ，端口号 60001 进行通讯。

七、快速使用说明

1 、设备供电后连接设备 WIFI 信号，通过网页进行参数配置;

2 、测试通讯;

3 、获取设备唯一 ID 号;

4 、手机安装云平台 app 软件;

5 、通过云平台添加设备进行测试使用。

八、硬件说明

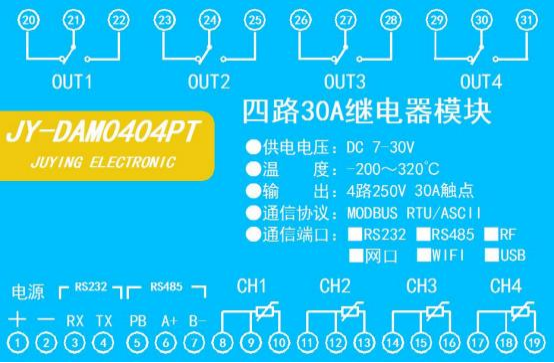

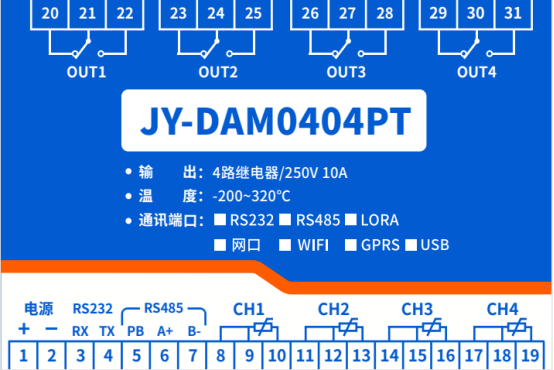

1、接口说明

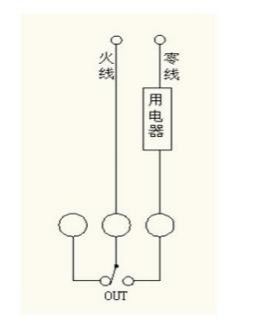

2、继电器接线说明

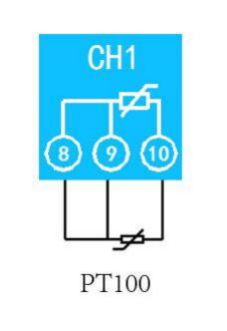

3、PT100 传感器接线

PT100 采用三线制接线方式

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.01

根据 PT100 品牌的不同，其中 8 脚和9 脚接 PT100 传感器中颜色相同的引线。

九、设备参数配置

1、网络配置

WIFI+网口版设备通过 WEB 方式进行参数配置。具体配置说明手册下载地址如下：https://www.juyingele.com/download/JYCloud_NET-WIFI.pdf

十、设备唯一 ID 号

使用聚英云平台软件，要求 DAM 设备具有唯一 ID 号，唯一 ID 号获取有以下两种方式：

1、扫描二维码获取

使用手机扫描设备外壳或包装外壳上的二维码获取唯一 ID 号，如下所示：

十一、平台软件说明

聚英云平台为我公司开发的一款网络平台软件，平台包含手机 APP 平台软件和网页版平台，其中手机 APP 软件又包含 Android 、IOS 两大类，平台以我公司的 DAM 系列网络版设备和GPRS 版设备为应用对象，旨在为用户提供远程控制输出(继电器、开关量)、模拟量(4-20mA 、0-10V 、0-5V)采集、开关量采集等服务，极大方便了用户的需求，服务器由我公司提供，客户可放心使用。

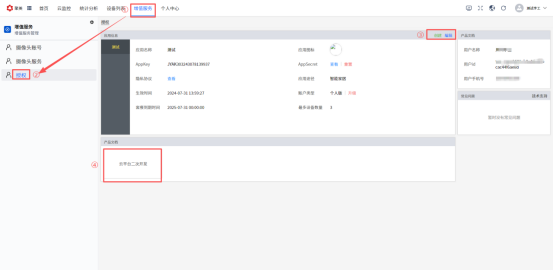

具体操作说明阅读【聚英云平台 WIFI 网口版使用说明】文档即可;

下载地址：https://www.juyingele.com/download/DLC_timing_Config.zip

十二、开发资料说明

1、通讯协议说明

本产品支持标准modbus 指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS 协议中文版》 即可。

Modbus 协议说明书下载链接地址：https://www.juyingele.com/download/Modbus_poll.zip

2、Modbus 寄存器说明

本控制卡主要为温度寄存器，支持以下指令码：3 、4 、6

线圈寄存器地址表：

备注：

① ：Modbus 设备指令支持下列Modbus 地址：

00001 至 09999 是离散输出(线圈)

10001 至 19999 是离散输入(触点)

30001 至 39999 是输入寄存器(通常是模拟量输入) 40001 至 49999 是保持寄存器(通常存储设备配置信息)

采用5 位码格式，第一个字符决定寄存器类型，其余 4 个字符代表地址。地址 1 从 0 开始，如 00001 对应 0000。

波特率数值对应表

3、相关指令

4、指令详解

4.1 继电器输出

控制 1 路继电器(以第一路开为例，其他通道参照本例)

发送码：FE 05 00 00 FF 00 98 35

继电器卡返回信息：

返回码：FE 05 00 00 FF 00 98 35

4.2 、继电器状态

查询4 路继电器

发送码：FE 01 00 00 00 04 29 C6

继电器卡返回信息：

返回码：FE 01 02 00 00 AD E8

4.3 、温度输入

查询第一路温度

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.01

发送码：FE 04 00 00 00 01 25 C5

模拟返回信息：

返回码：FE 04 02 00 00 AD 24

4.4 、闪开闪闭指令

闪开闪闭指令解析

闪开发送码：FE 10 00 03 00 02 04 00 04 00 0A 00 D8

闪断发送码：FE 10 00 03 00 02 04 00 02 00 14 21 62

返回码：FE 10 00 03 00 02 A5 C7

4.6 、全开全关指令

全开全关指令解析

全开发送码：FE 0F 00 00 00 04 01 FF 31 D2

全断发送码：FE 0F 00 00 00 04 01 00 71 92

全开返回码：FE 0F 00 00 00 04 40 07

全断返回码：FE 0F 00 00 00 04 40 07
