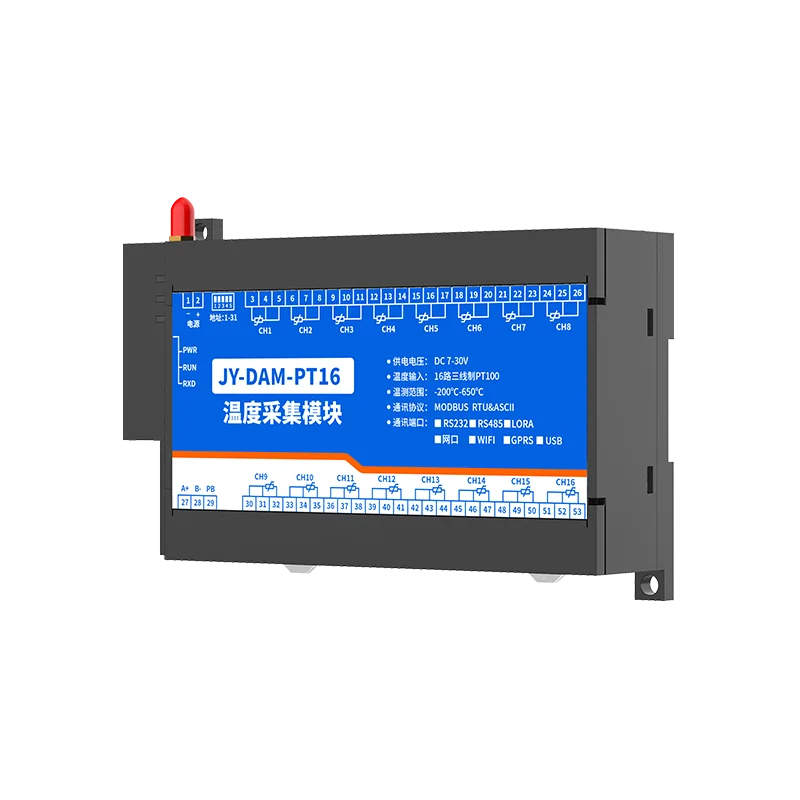

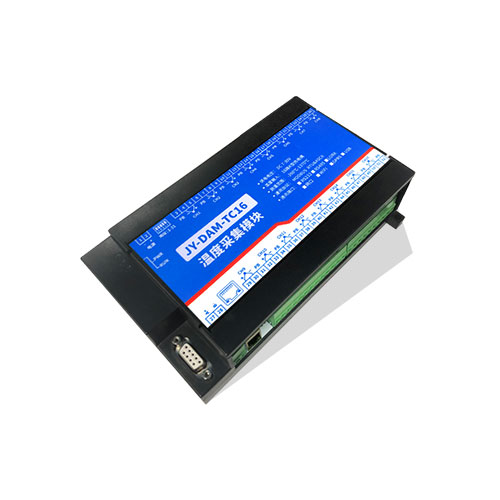

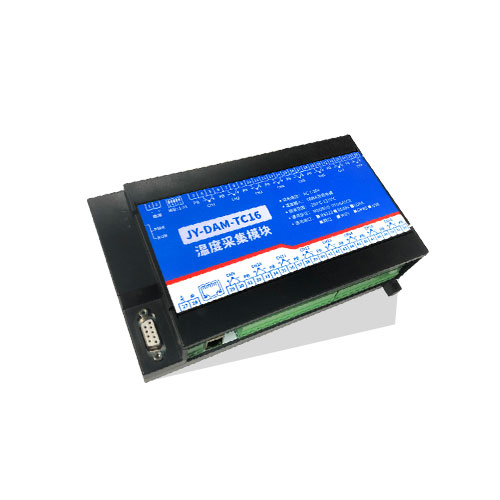

DAMPT16 云平台 PT100温度采集模块

数字滤波 | 线阻修正 | 高精度0.01℃ | 高速率10HZ

16路热电偶温度数据采集 ,工业级温度采集模块，高精度24位AD转换分辨率0.01●测温精度0.1℃●采集频率10HZ●支持多路同时采集●设备兼容两线制和三线制PT100传感器

联网方式：网口/WiFi 功能说明：16路PT100 版本说明：标准版协议：Modbus TCP/RTU/ASCII 软件说明：免费测试/应用软件二次开发：支持安装方式：35mm导轨或四角螺丝

技术手册在线购买

概述特点性能参数相关下载订购方式视频教程常见问题技术应用系列产品

一、产品说明

DAMPT16设备是我公司云系列设备中网络版的一种，设备通过连接Internet广域网来进行通讯，使用我司配套的云平台软件可实现远程采集温度数据的功能，每个设备具有唯一ID号方便用户进行二次开发使用。

二、产品特点

供电电压DC7-40V；
通讯接口支持无线WIFI+RJ45以太网口；
设备默认IP为192.168.16.254；
设备默认WIFI名称为HI_Link_**（**代表随机数字字母组合）；
支持标准modbus协议，同时支持ASCII/RTU格式；
测量芯片采用24位AD转换器,精度可做到0.02度；
支持用户二次开发。

三、产品功能

16路PT100采集通道；
支持5位寻址地址；
支持波特率：2400,4800,9600,19200,38400。
同时支持局域网和外网控制使用；
支持UDP/TCP工作模式；
支持Client 、Server模式；
支持透传、力控、组态王、Modbus tcp连接；

四、产品选型

型号	modbus	GSM	WIFI	RJ45	PT100
DAMPT16-WIFI网口	●		●	●	16

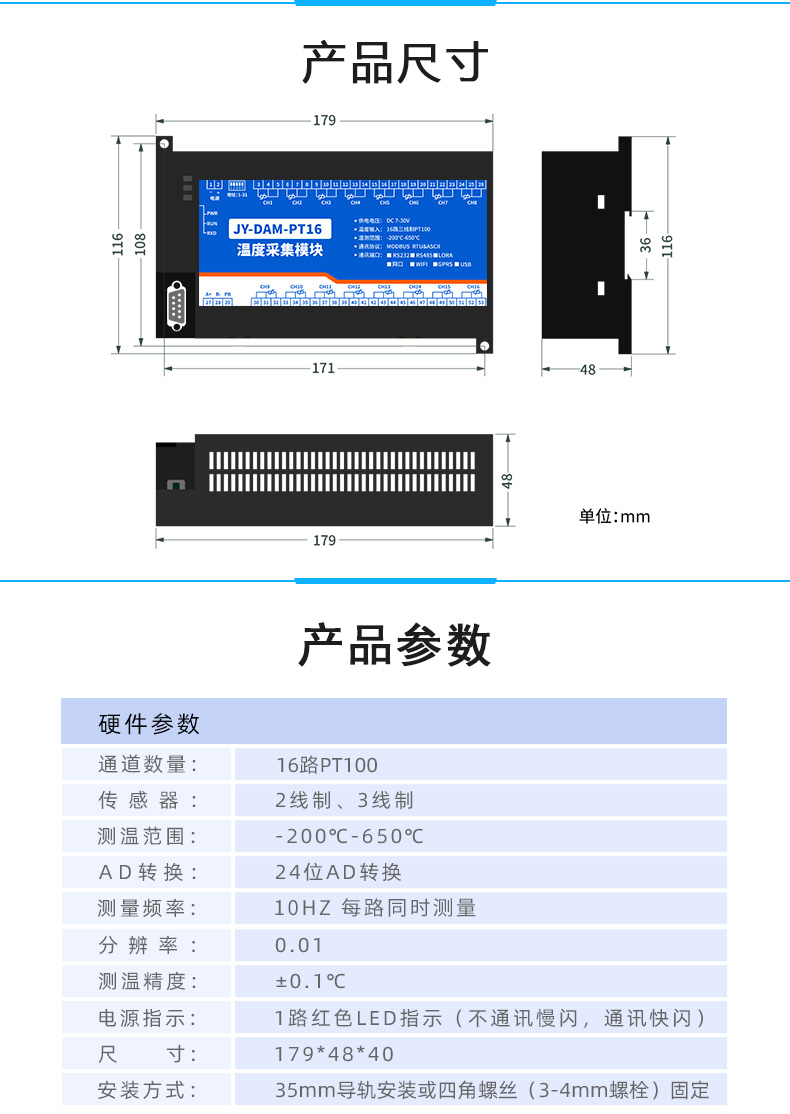

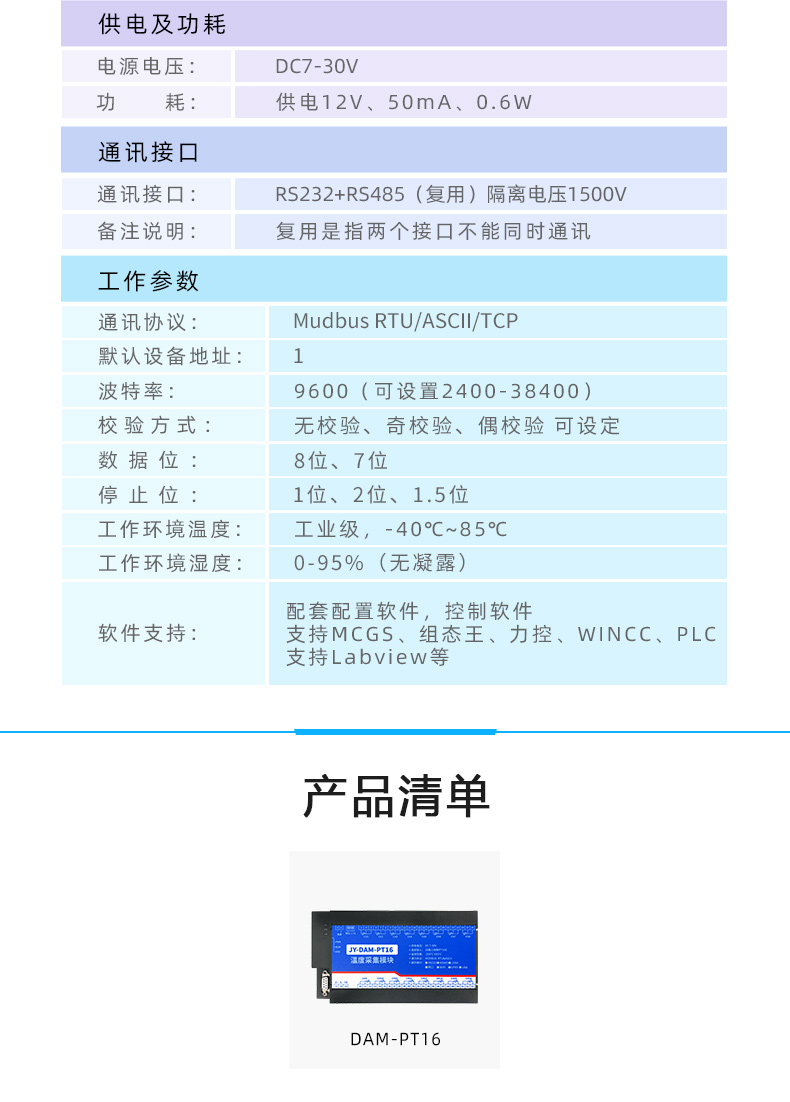

五、主要参数

参数	说明
数据接口	WIFI+网口
默认WIFI名称	HI_LINK_（代表随机数字字母组合）
默认IP	192.168.16.254
额定电压	DC 7-40V
电源指示	1路红色LED指示（不通信时常亮，通信时闪烁）
通讯指示	与电源指示灯共用
温度范围	-200℃到320℃
温度分辨率	0.1%
温度范围	工业级，-40℃～85℃
尺寸	1459441mm
重量	330g
默认通讯格式	9600,n,8,1
波特率	2400,4800,9600,19200,38400
软件支持	配套配置软件、app控制软件，平台软件；支持各家组态软件；支持Labviewd等

六、通讯说明

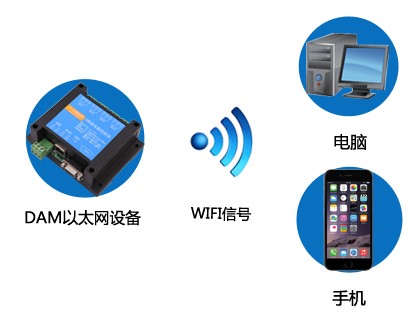

1、WIFI连接

设备供电后，会出现一个HI_LINK_**的WIFI信号，WIFI连接密码为12345678，连接后，对设备进行参数配置。

若没有出现此信号，需要先对设备进行复位操作。

2、WiFi复位说明

网口左侧有一个黑色复位按键或复位引脚（两个弯曲引出的针脚），若没有复位按键或引脚，请与技术客服联系，010-82899827-803。
按住复位按键（或短接两个复位脚）超过10-15s后拿开。拿开后，网口黄灯和绿灯会同时常亮一次后熄灭。说明设备复位成功，等待30s，设备WIFI信号会出现，WIFI信号名称为HI_LINK_**（**代表数字），WIFI连接密码为12345678。

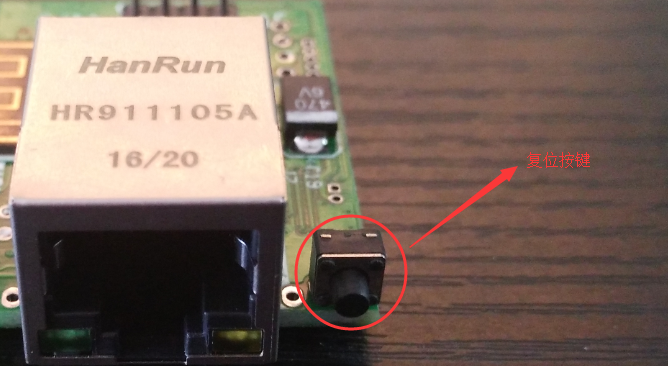

复位按键，如2-1图所示：

图2-1

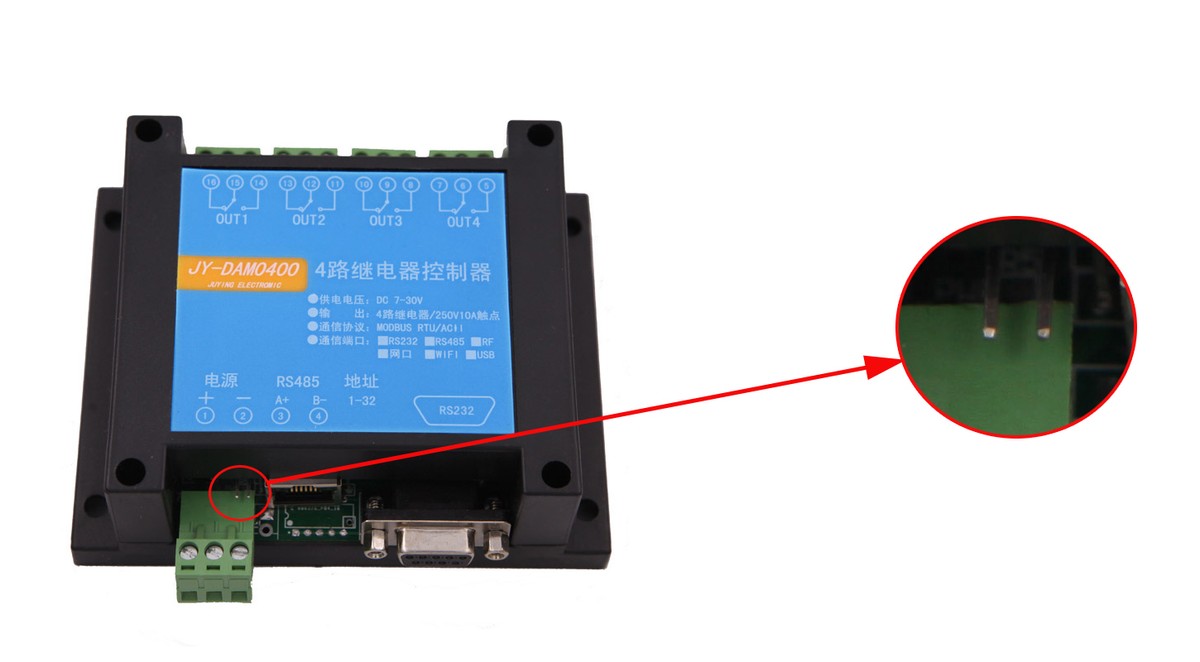

复位引脚如2-2图所示：

图2-2

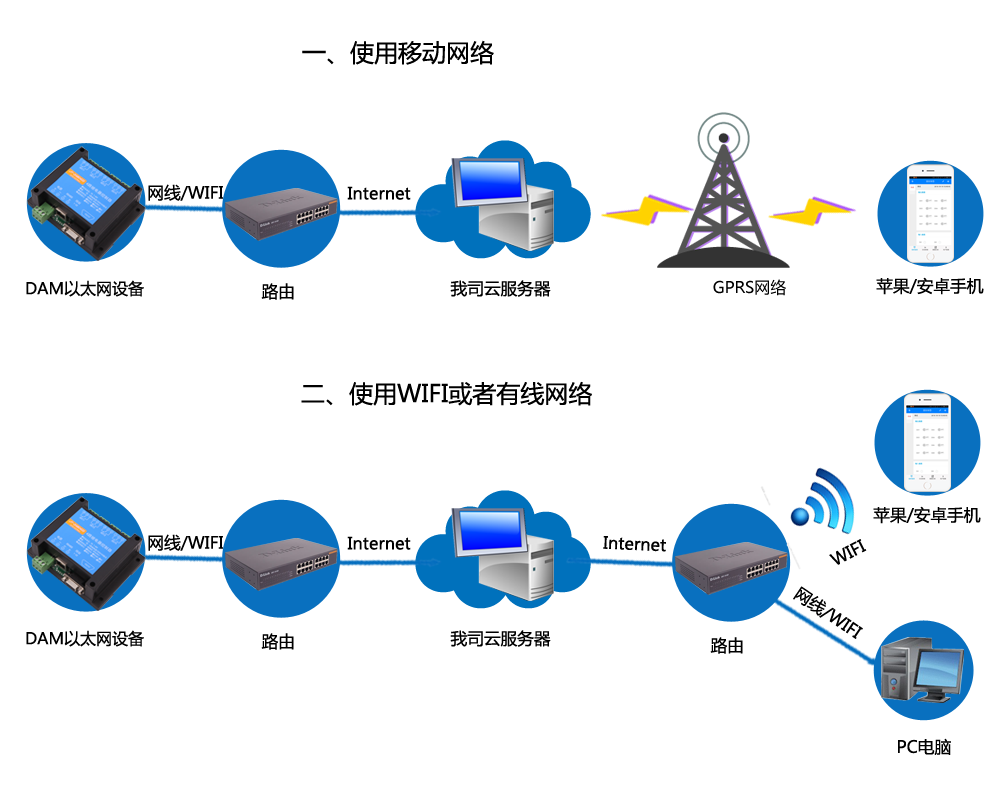

3、架构说明

设备使用基于Internet广域网进行远程通讯，通过配置参数面向我司云服务器ems.jydtu.com，端口号60001进行通讯。

七、快速使用说明

1、设备供电后连接设备WIFI信号，通过网页进行参数配置；

2、测试通讯；

3、获取设备唯一ID号；

4、手机安装云平台app软件；

5、通过云平台添加设备进行测试使用。

八、硬件说明

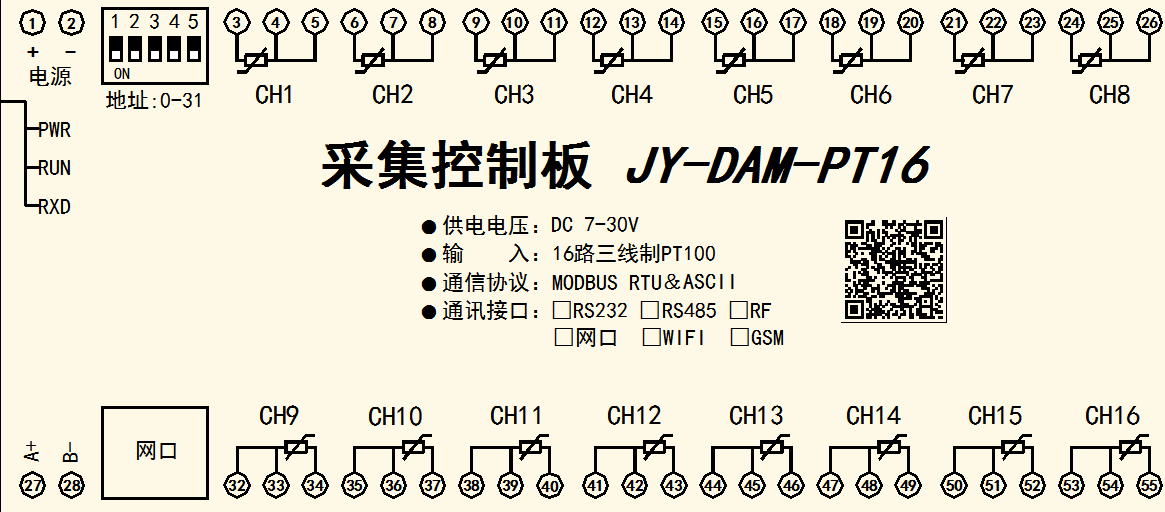

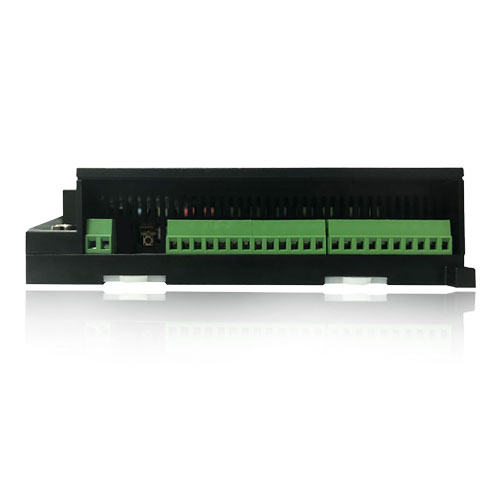

1、接口说明

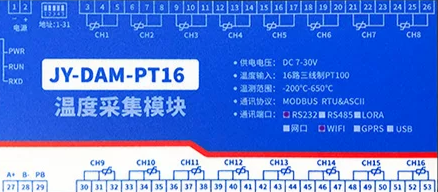

2、引脚说明

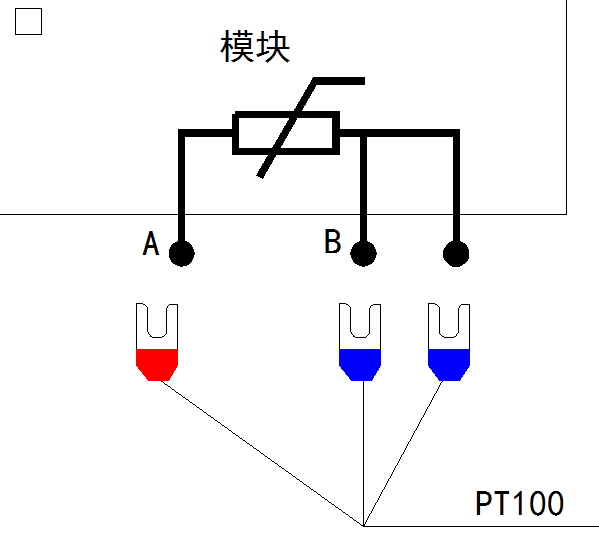

PT100采用三线制接线方式

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.01

九、设备参数配置

1、网络配置

WIFI+网口版设备通过WEB方式进行参数配置。具体配置说明手册下载地址如下：

http://www.juyingele.com.cn/software/clp/聚英云平台WIFI网口版使用说明.rar

十、设备唯一ID号

使用聚英云平台软件，要求DAM设备具有唯一ID号，唯一ID号获取有以下两种方式：

1、扫描二维码获取

使用手机扫描设备外壳或包装外壳上的二维码获取唯一ID号，如下所示：

十一、平台软件说明

聚英云平台为我公司开发的一款网络平台软件，平台包含手机APP平台软件和网页版平台，其中手机APP软件又包含Android、IOS两大类，平台以我公司的DAM系列网络版设备和GPRS版设备为应用对象，旨在为用户提供远程控制输出（继电器、开关量）、模拟量（4-20mA、0-10V、0-5V）采集、开关量采集等服务，极大方便了用户的需求，服务器由我公司提供，客户可放心使用。

具体操作说明阅读【聚英云平台WIFI网口版使用说明】文档即可；

下载地址：

http://www.juyingele.com.cn/software/clp/聚英云平台WIFI网口版使用说明.rar

十二、开发资料说明

1、通讯协议说明

本产品支持标准modbus指令，有关详细的指令生成与解析方式，可根据本文中的寄存器表结合参考《MODBUS协议中文版》即可。

Modbus协议说明书下载链接地址：

http://www.juyingele.com.cn/software/software/Modbus%20POLL软件及使用教程.rar

2、Modbus寄存器说明

本控制卡主要为温度寄存器，支持以下指令码：3、4、6

指令码	含义
3	读取配置数据
4	读取温度数据
6	修改配置数据

线圈寄存器地址表：

寄存器名称		寄存器地址		说明
模拟量输入
输入1	温度输入 4号指令		3x0001		第一路输入
输入2			3x0002		第二路输入
输入3			3x0003		第三路输入
输入4			3x0004		第四路输入
输入5			3x0005		第五路输入
输入6			3x0006		第六路输入
输入7			3x0007		第七路输入
输入8			3x0008		第八路输入
输入9			3x0009		第九路输入
输入10			3x0010		第十路输入
输入11			3x0011		第十一路输入
输入12			3x0012		第十二路输入
输入13			3x0013		第十三路输入
输入14			3x0014		第十四路输入
输入15			3x0015		第十五路输入
输入16			3x0016		第十六路输入
配置参数
通信波特率	保持寄存器		4x1001		见下表波特率数值对应表，默认为0，支持0-5，该寄存器同时决定RS232和RS485的通信波特率
备用			4x1002		备用，用户不可写入任何值。
偏移地址			4x1003		设备地址=偏移地址+拨码开关地址
工作模式			4x1004		用户可以使用，存储用户数据
延迟时间			4x1005		用户可以使用，存储用户数据

备注：

①：Modbus设备指令支持下列Modbus地址：

00001至09999是离散输出(线圈)

10001至19999是离散输入(触点)

30001至39999是输入寄存器(通常是模拟量输入) 40001至49999是保持寄存器(通常存储设备配置信息)

采用5位码格式，第一个字符决定寄存器类型，其余4个字符代表地址。地址1从0开始，如00001对应0000。

波特率数值对应表

数值	波特率
0	9600
1	2400
2	4800
3	9600
4	19200
5	38400

3、相关指令

查询第1路温度	FE 04 00 00 00 01 25 C5
返回信息	FE 04 02 00 00 AD 24
查询第2路温度	FE 04 00 01 00 01 74 05
查询第3路温度	FE 04 00 02 00 01 84 05
查询第4路温度	FE 04 00 03 00 01 D5 C5
查询第5路温度	FE 04 00 04 00 01 64 04
查询第6路温度	FE 04 00 05 00 01 35 C4
查询第7路温度	FE 04 00 06 00 01 C5 C4
查询第8路温度	FE 04 00 07 00 01 94 04
查询第9路温度	FE 04 00 08 00 01 A4 07
查询第10路温度	FE 04 00 09 00 01 F5 C7
查询第11路温度	FE 04 00 0A 00 01 05 C7
查询第12路温度	FE 04 00 0B 00 01 54 07
查询第13路温度	FE 04 00 0C 00 01 E5 C6
查询第14路温度	FE 04 00 0D 00 01 B4 06
查询第15路温度	FE 04 00 0E 00 01 44 06
查询第16路温度	FE 04 00 0F 00 01 15 C6
查询1~16路温度	FE 04 00 00 00 10 E5 C9

4、指令详解

4.1模拟量查询

获取到的温度数据与实际输入值之间的关系为：实际值=返回值*0.01

查询第一路温度

FE040000000125C5

字段	含义	备注
FE	设备地址
04	04指令	查询输入寄存器指令
00 00	起始地址	要查询的第一路模拟量寄存器地址
00 01	查询数量	要查询的模拟量数量
25 C5	CRC16

模拟返回信息：

FE 04 02 00 00 AD 24

字段	含义	备注
FE	设备地址
04	04指令	返回指令：如果查询错误，返回0x82
02	字节数	返回状态信息的所有字节数。1+(n-1)/8
00(TH) 00(TL)	查询的AD字	TH为温度高字节，TL 为温度低字节
AD 24	CRC16
